IFCプロパティ/属性値の割り当てまたは編集

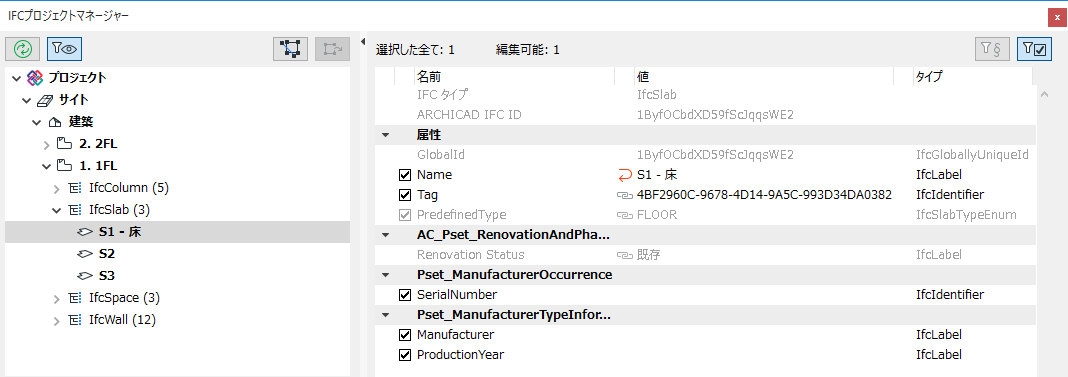

必要に応じて、IFCプロジェクトマネージャーで任意の要素を選択し、編集可能なプロパティ値または属性値を上書きできます。

IFCプロジェクトマネージャーの属性とIFCプロパティの表示は、データのステータスを示します。

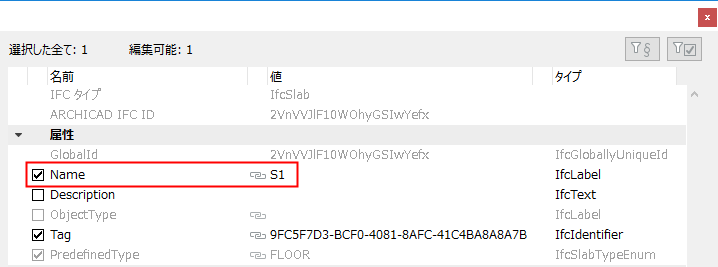

• 黒：編集可能な項目であり、カスタム値で上書きできます。
• チェックボックス：チェックボックスがオンの場合、このプロパティまたは属性が値を持つことを示します。





  注: [値をもつ項目のみ表示]を有効にしている場合、値を持たない項目は全て非表示になります。ご注意ください。「 IFCプロジェクトマネージャーに表示されるデータのフィルタ 」を参照してください。

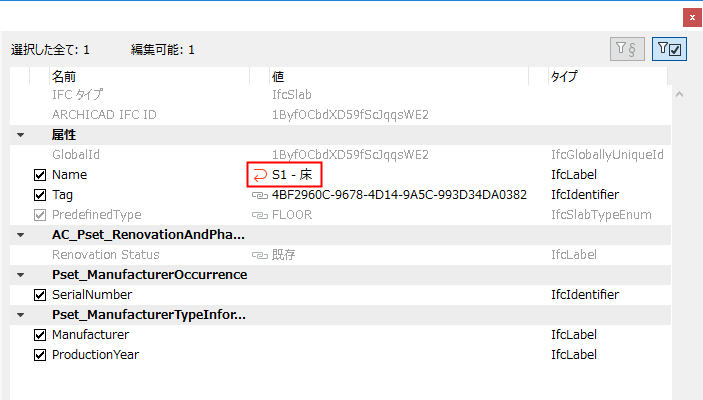

• 赤の矢印：カスタム値に表示される赤の矢印をクリックすると、元の値に戻すことができます。





• グレー：IFCプロジェクトマネージャーで修正することはできません。
• 要素のIFCタイプは、プレビューIFC変換設定のタイプマッピング定義に応じて異なります。この項目はグレー表示になるため、ここでは編集できません。
• 鎖をつなぐマーク：この値は他のインターフェイスから取得されます。例:

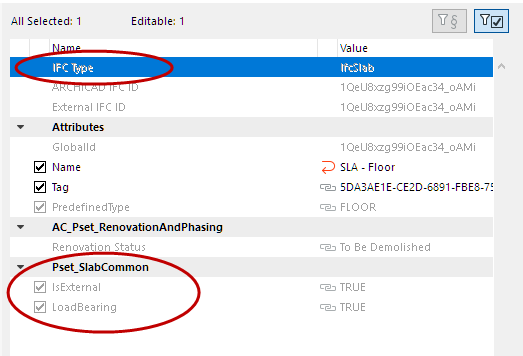

  • IsExternalとLoadBearingのIFCプロパティ（下記画像を参照）は、ここではグレー表示され、編集できません。

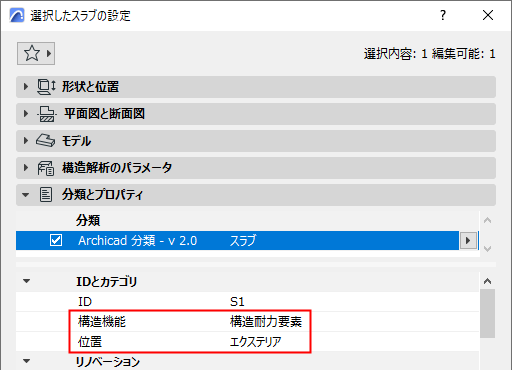

    • これらの値は、要素の設定ダイアログの設定に応じて異なります。「LoadBearing」の値は構造機能から取得され、「IsExternal」の値は位置から取得されます。





• プロパティセット内にプロパティがなくなると、そのセットはリストから自動的に削除されます。
