IFCプロジェクトマネージャー内の移動：属性とプロパティ

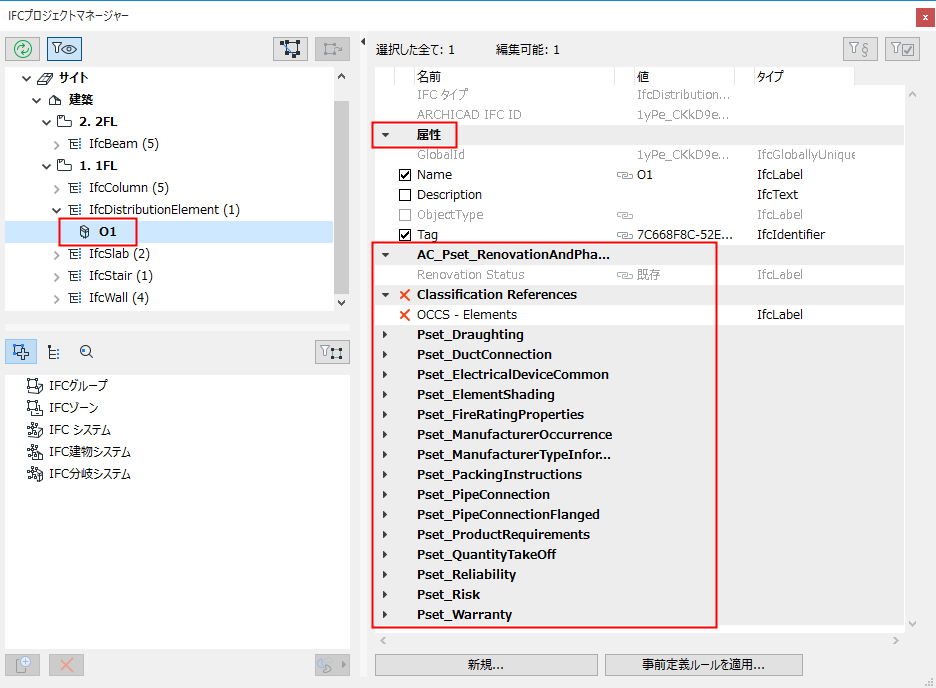

ツリー内のプロジェクト要素を選択します。この選択した項目について、IFCプロジェクトマネージャーの右側に以下が表示されます。

複数の要素を選択している場合、最後に選択した要素のIFCデータが表示されます。

リストの上部には、選択した要素と編集可能な要素の数が表示されます。

多数のIFCプロパティおよび属性が、エクスポート用IFC変換設定で定義されたプロパティマッピングルールに基づいて自動的に定義されます。

IFCプロジェクトマネージャーに表示されるデータのフィルタ

膨大な数のIFCデータタイプがあらかじめ定義されていますが、通常、IFCプロジェクトマネージャーにこれらの全てのデータタイプを同時に表示する必要はありません。右上にある2つのフィルタボタンを使用すると、ここに表示されるデータを削減できます。

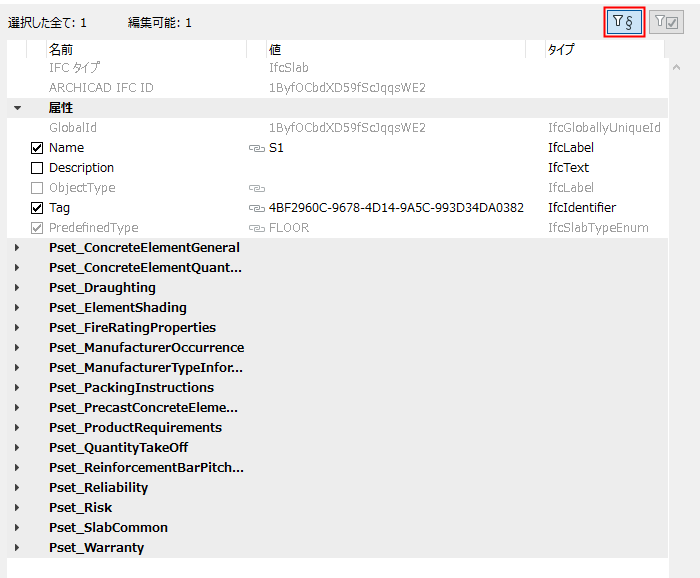

有効なプレビュー変換設定からのプロパティのみ表示

このボタンを有効にすると、プレビュー変換設定のプロパティマッピングプリセットに基づくデータのみが表示されます。

このフィルタを有効にしない場合、IFCプロジェクトマネージャーには、ここで作成された新規プロパティと要素の設定ダイアログボックスで作成された新規プロパティ、およびインポートプロセスで追加されたカスタムデータも表示されます。

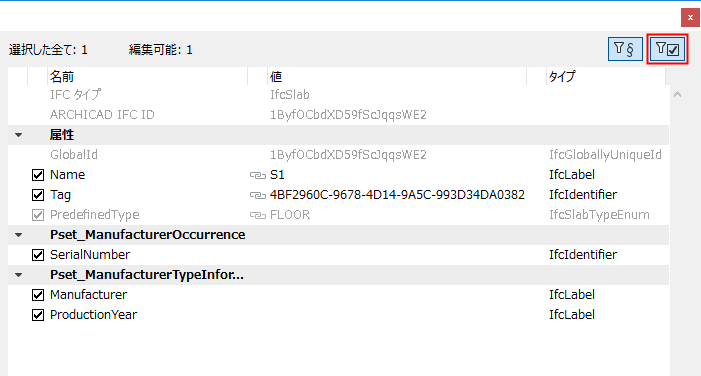

値をもつ項目のみ表示

この切り替えボタンをオンにすると、値が割り当てられたデータ、つまり、チェックボックスがオンであるデータのみが表示されます。

注: フィールドが空白でもチェックボックスがオンになっているプロパティは、値が割り当てられたプロパティとして見なされます。
