IFCプロジェクトマネージャーの割り当ての使用

IFC割り当て（IfcRelAssigns）を使用してプロジェクト要素のグループを作成できます。IFC標準の主要な割り当てタイプは、IFCプロジェクトマネージャーで確認できます。

  • IFCグループ
  • IFCゾーン
  • IFC Spatial Zones
  • IFCシステム
  • IFC建物システム
  • IFC分岐システム

    各割り当てタイプの詳細については、「IFC割り当て」を参照してください。

    図 1. IFCプロジェクトマネージャーの割り当てタイプ

IFCプロジェクトマネージャーでIFC要素をIFC割り当てでグループ化するには、以下の手順を実行します。

  1. [新規作成]ボタンを使用して、割り当てタイプの下に新しい割り当てを作成します。
  2. 上部のツリービューから関連するIFCエンティティを新しく作成する割り当てリレーション項目にドラッグします。

このプロセスについては、以下で説明します。

注: IFC Spatial Zoneの割り当ては、これとは異なる方法で作成します。これを行うには、Archicadで空間要素をモデル化します（使用できるのはモルフツールまたはゾーンツールのみです）。それらを「Spatial Zone」に分類し、IFCタイプをifcSpatialZoneにマッピングします。「IFC Spatial Zoneの割り当て」を参照してください。

割り当てリレーションの新規作成

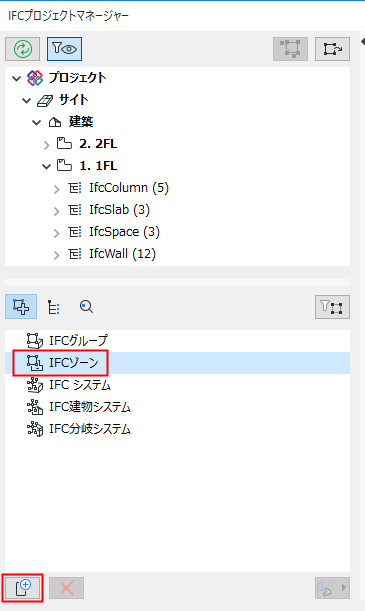

  1. [割り当て]アイコンをクリックして、割り当てビューモードに切り替えます（上図参照）。
  2. 割り当てタイプをクリックして選択します（IFCゾーンなど）。
  3. ウィンドウの下部にある[新規]ボタンをクリックします。

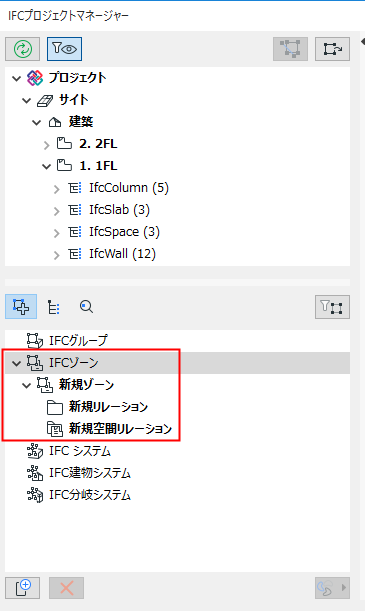

    その結果、次のようになります。

    • 選択した割り当てタイプに対して新規割り当て（新規ゾーンなど）が作成されます。
    • 「新規リレーション」フォルダが新規割り当て内に作成されます。これで関連するIFCエンティティをこのフォルダに追加できます。
    • 「新規空間リレーション」ノードも新規割り当て内に作成されます （IFCグループには使用できません）。（IFCグループには使用できません）。関連する空間エンティティをこのノードに追加できます。

  4. IFCエンティティツリーから関連項目を「新規リレーション」フォルダ/「新規空間リレーション」ノード上にドラッグします。
    ヒント: Shiftキーを押しながらクリックして複数項目を選択し、そのアイコンをクリックしてドラッグします。

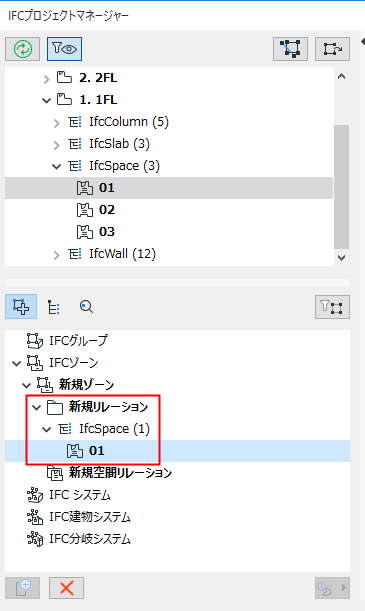

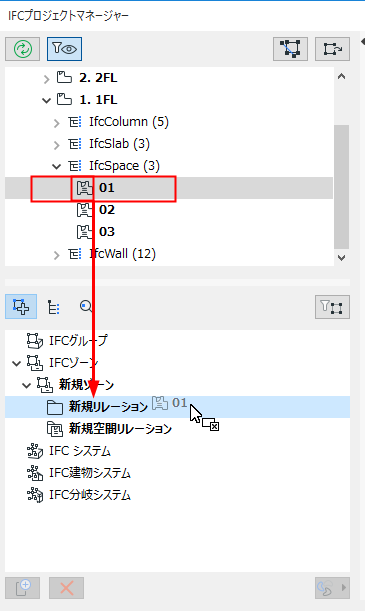

    AddZoneEntity.png    AddZoneEntityDone.png

    IFCエンティティをクリックして「新規リレーション」フォルダにドラッグします

    「割り当ての例」を参照してください。

追加可能なエンティティ

リレーションフォルダ：リレーションフォルダに追加できるエンティティは、以下のように割り当てタイプに応じて異なります。

  • IFCグループ：論理グループを作成するプロジェクト要素をドラッグできます。
  • IFCゾーン：IfcSpace要素をドラッグできます。
  • IFC Spatial Zones:要素をここにドラッグして[空間リレーション]フォルダに追加します
  • IFCシステム：IFC空間タイプ（IfcSite、IfcBuilding、IfcBuildingStorey、IfcSpace）とその関連要素をドラッグできます。
  • IFC建物システム：関連する建物要素をドラッグできます。追加可能な項目：IfcBuildingElement、IfcFurnishingElement、IfcElementAssembly、IfcTransportElement
  • IFC分岐システム：MEP要素（IfcDistributionElementおよびサブ要素）をドラッグできます。

空間リレーション：空間リレーションノードには、空間IFC要素（サイト、建築物、フロア、ゾーン）を追加できます。

割り当て項目の名称変更

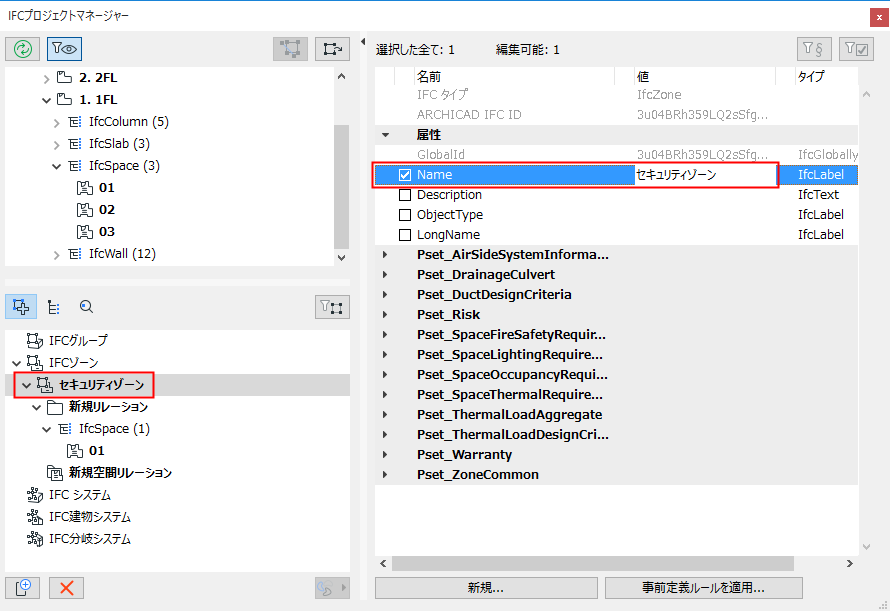

ダイアログの右側にある[Name]属性フィールドで、新規作成項目の名前を変更できます。



割り当てまたはエンティティの削除

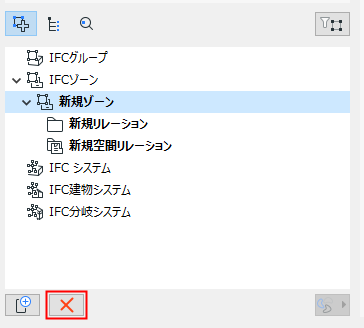

リレーションエンティティまたは割り当てを削除するには、それを選択して「削除」（赤色の[X]）ボタンをクリックします。



割り当て階層の管理

  • 特定の割り当てタイプ内で、エンティティを別のリレーションフォルダにドラッグ&ドロップします。
  • 新規階層を定義します。既存の割り当てまたは割り当てタイプ項目を選択し、「新規作成」をクリックしてサブ項目を定義します。このようにして、割り当てタイプ内に複数レベルの階層を作成できます。
  • 項目をコピーするには、Ctrl/Altキーを押しながら項目をドラッグします。
  • 子（サブ）割り当てを親割り当てにするには、それを選択して、ダイアログボックスの外側にドラッグします。子（サブ）割り当ては、親割り当てとして階層に再表示されます。

割り当ての例

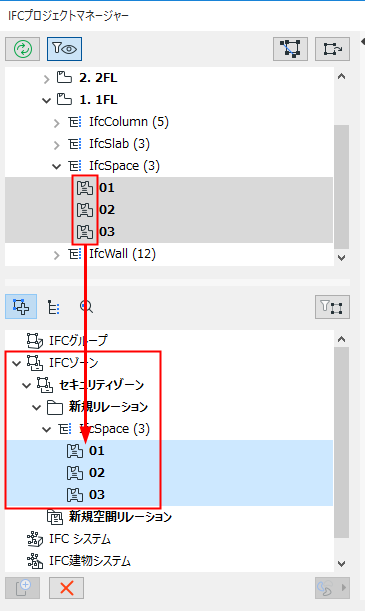

  • 「セキュリティゾーン」という名前のIfcZoneを作成します。これはプロジェクトのセキュリティ機能を持つ全てのIfcSpaceを1つにグループ化します。

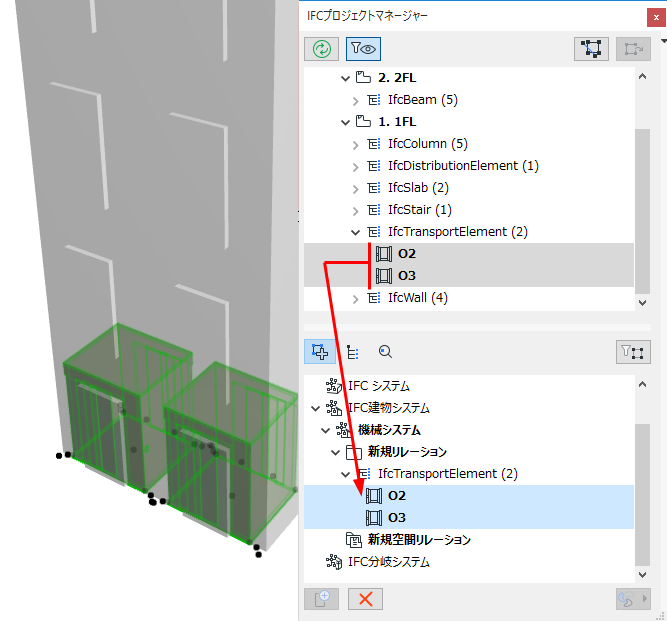

  • エレベータシステム内のグループ化されたエレベータを、機械システムの子（サブ）システムに設定することができます。


MEP要素：IFC分岐システムへの自動割り当て

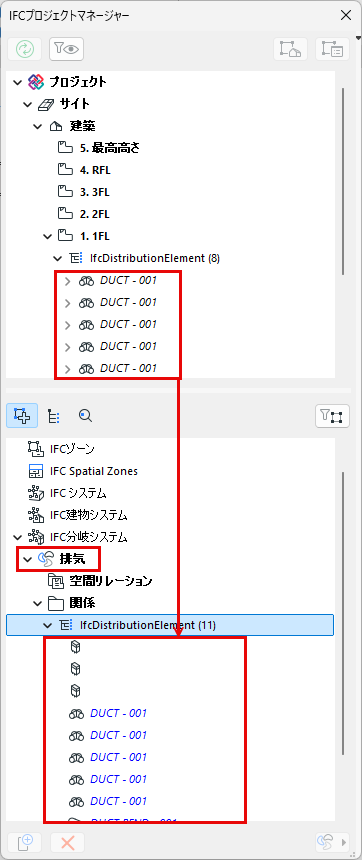

MEP要素は、各要素のMEPシステムに対応するIFC分岐システム割り当てに自動的に追加できます。例:

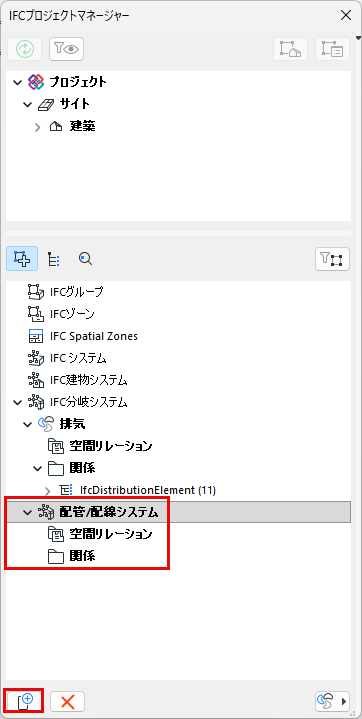

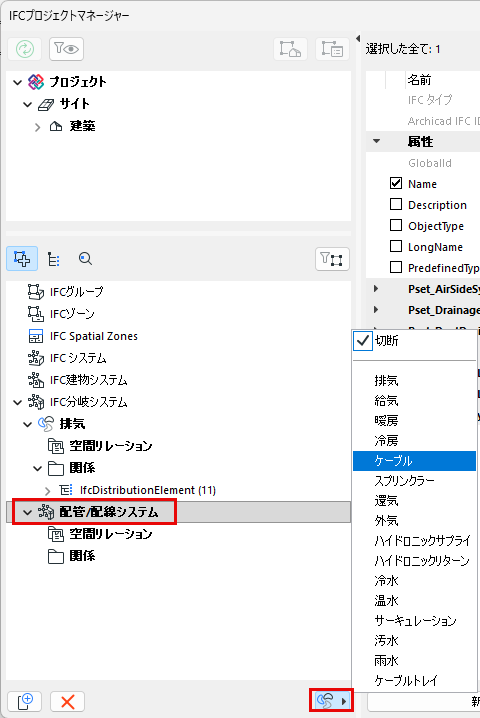

  1. IFC分岐システムの割り当てタイプで、[新規作成]ボタンをクリックして空のIFC分岐システムを新規作成します。

  2. この新しい分岐システムを選択し、右側（割り当てリストの下）にあるMEPアイコンをクリックします。

  3. ポップアップメニューから目的のMEPシステム（例：外気）を選択します。給気）。それに応じて分岐システムの名前が変更されます。
  4. このMEPシステム（例：外気）に属する全ての要素が、ツリーから「新規リレーション」フォルダに自動的に追加されます。
    注: その他の分岐要素をこのフォルダに手動で追加することもできます。


IFC分岐システムからMEPシステム要素を削除するには、分岐システム項目（例：外気）を選択し、MEPシステムポップアップメニューから「切断」を選択します。
