IFC Spatial Zoneの割り当て

IfcSpatialZoneエンティティは、スペースをグループ化したり、機能上、構造上、または管理上の目的で特定の領域を定義するために使用されます。温熱ゾーン、照明ゾーン、施工ゾーンなどが例として挙げられます。基本的なグループとは異なり、IfcSpatialZoneは独自の個別の3D形状と配置を持つことができます。（詳細はbuildingsmart.orgの説明を参照してください

この機能は、IFC4およびIFC4x3を使用するArchicadワークフローでサポートされています。

  1. モルフツールまたはゾーンツールを使用して空間要素をモデリングします。
  2. 要素を例えば次のように分類します。「Spatial Zone」（システムにそのような分類が含まれていない場合は、新規分類を作成してください）。

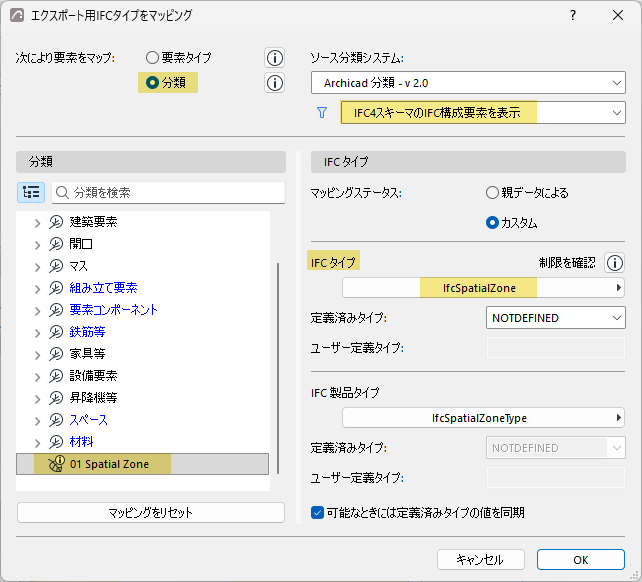

  3. エクスポート用変換設定を構成します:
    • IFC4またはIFC4x3スキームを使用
    • [タイプマッピング]から、[エクスポート用IFCタイプをマッピング]を開く
    • Spatial Zone分類をIFCタイプ = IfcSpatialZoneとしてマッピング

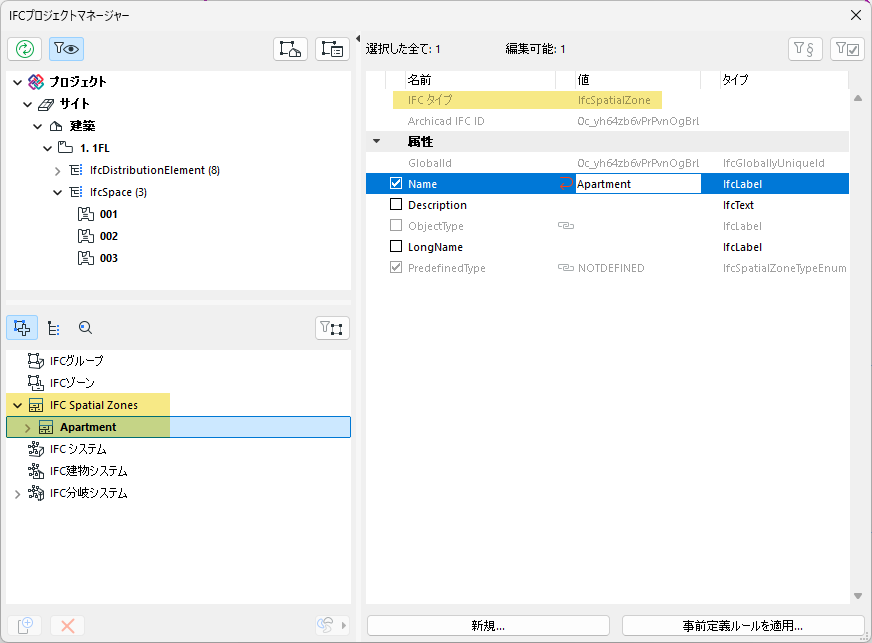

IFCプロジェクトマネージャー内：ifcSpatialZoneとしてマップされた要素がIFC Spatial Zone割り当てリストに表示されます。

この例では、住戸全体を表すゾーンがSpatial Zoneとして分類されています。その結果、このゾーンエンティティはIfcSpatialZoneとして表示されます。
注: 他の割り当てタイプとは異なり、IFCプロジェクトマネージャーで新しいSpatial Zoneのリスト項目を作成することはできません。このような空間要素を追加するには、まずそれらを（ゾーンツールまたはモルフツールを使用して）モデリングし、次にタイプマッピングを使用してIfcSpatialZoneとして分類する必要があります。

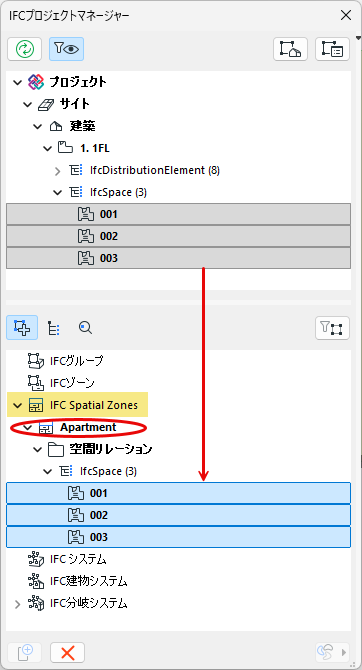

これで、通常のゾーンまたはその他の要素（オブジェクト、柱など）を[空間リレーション]フォルダにドラッグして、新しく定義されたSpatial Zoneに割り当てることができます。
