事前定義済みのプロパティマッピング（IFCにエクスポート）

エクスポート用IFC変換設定のプロパティマッピングプリセットでは、Archicad モデルをIFCにエクスポートするときのIFCプロパティと属性の割り当てを定義します。

一部の属性およびプロパティデータには、あらかじめマッピングルールが定義されており、ユーザーがプロパティマッピングで作成する必要はありません。

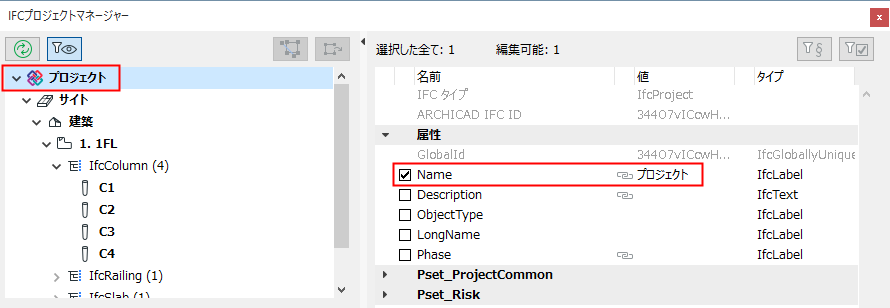

これらのルールは[エクスポート用IFCプロパティをマッピング]ダイアログボックスには表示されませんが、IFCプロジェクトマネージャーおよび要素設定に、グレーの鎖アイコンで表示されます（値が設定されている場合）。

以下の表に、これらのルールを示します。

Archicad ‐コマンド	Archicad パラメータ	IFCエンティティタイプ	IFCデータ	IFCプロジェクトマネージャー	IFC4x3の変更点
プロジェクト情報	プロジェクト名	`IfcProject`	`Attribute>Name`	可視/ 編集可能	-
プロジェクト情報	プロジェクトの説明	`IfcProject`	`Attribute>Description`	可視/ 編集可能	-
プロジェクト情報	プロジェクトID	`IfcProject`	`Attribute>GlobalId（`Archicadプロジェクト情報に基づいたグローバルID（IFC属性）の制御方法`を参照）`	-	-
プロジェクト情報	プロジェクトステータス	`IfcProject`	`Attribute>Phase`	可視/ 編集可能	-
場所の設定	プロジェクトの北:	`IfcProject`	`Attribute>` `RepresentationContext>` `TrueNorth`	-	-
場所の設定	緯度	`IfcSite`	`Attribute>RefLatitude`	可視	-
場所の設定	経度	`IfcSite`	`Attribute>RefLongitude`	可視	-
場所の設定	高度	`IfcSite`	`Attribute>RefAltitude`	可視	-
プロジェクト情報	敷地の名前	`IfcSite`	`Attribute>Name`	可視/ 編集可能	-
プロジェクト情報	敷地ID	`IfcSite`	`属性>Global Id（`Archicadプロジェクト情報に基づいたグローバルID（IFC属性）の制御方法`を参照）`	-	-
プロジェクト情報	敷地の説明	`IfcSite`	`Attribute>Description`	可視/ 編集可能	-
プロジェクト情報	敷地の住所→ 敷地の住所1	`IfcSite`	`Attribute>` `SiteAddress>` `AddressLines`	-	`Pset_Address.` `AddressLines`
プロジェクト情報	敷地の住所→ 敷地の住所2	-	-	-	`Pset_Address.` `AddressLines`
プロジェクト情報	敷地の住所→ 敷地の住所3	-	-	-	`Pset_Address.` `AddressLines`
プロジェクト情報	敷地の住所→ 敷地の私書箱	`IfcSite`	`Attribute>` `SiteAddress>` 私書箱	-	`Pset_Address.` `PostalBox`
プロジェクト情報	敷地の住所→ 敷地の市区町村	`IfcSite`	`Attribute>` `SiteAddress>` `Town`	-	`Pset_Address.` `Town`
プロジェクト情報	敷地の住所→ 敷地の都道府県	`IfcSite`	`Attribute>` SiteAddress> `領域`	-	-
プロジェクト情報	敷地の住所→ 敷地の郵便番号	`IfcSite`	`Attribute>` `SiteAddress>` `PostalCode`	-	`Pset_Address.` `PostalCode`
プロジェクト情報	敷地の住所→ 敷地の国	`IfcSite`	`Attribute>` `SiteAddress>` `国`	-	`Pset_Address.` `国`
プロジェクト情報	総敷地境界線長さ	`IfcSite`	`BaseQuantity>` `GrossPerimeter`	-	-
プロジェクト情報	総敷地面積	`IfcSite`	`BaseQuantity>` `GrossLandArea`	-	-
プロジェクト情報	建造物名	`IfcBuilding`	`Attribute>Name`	可視/ 編集可能	-
プロジェクト情報	建造物説明	`IfcBuilding`	`Attribute>Description`	可視/ 編集可能	-
プロジェクト情報	建造ID	`IfcBuilding & IfcBuildingStorey`	`Attribute>GlobalId（`Archicadプロジェクト情報に基づいたグローバルID（IFC属性）の制御方法`を参照）`	-	-
プロジェクト情報	連絡先の氏名→連絡先の敬称	`IfcPerson`	`Attribute>PrefixTitles`	-	-
プロジェクト情報	連絡先の氏名→連絡先の名	`IfcPerson`	`Attribute>GivenName`	-	-
プロジェクト情報	連絡先の氏名→連絡先のミドルネーム	`IfcPerson`	`Attribute>MiddleNames`	-	-
プロジェクト情報	連絡先の氏名→連絡先の姓	`IfcPerson`	`Attribute>FamilyName`	-	-
プロジェクト情報	連絡先の氏名→連絡先の称号	`IfcPerson`	`Attribute>SuffixTitles`	-	-
プロジェクト情報	連絡先ID	`IfcPerson`	`Attribute>Id`	-	-
プロジェクト情報	連絡先の役割	`IfcPerson`	`Attribute>Roles`	-	-
プロジェクト情報	連絡先の部署	`IfcPerson`	`Addresses>` `Postal>` `InternalLocation`	-	廃止
プロジェクト情報	連絡先の会社	`IfcOrganization`	`Attribute>Name`	-	-
プロジェクト情報	連絡先の会社コード	`IfcOrganization`	`Attribute>Id`	-	-
プロジェクト情報	連絡先の住所→ 連絡先の住所1	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `AddressLines`	-	廃止
プロジェクト情報	連絡先の住所→ 連絡先の私書箱	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalBox`	-	廃止
プロジェクト情報	連絡先の住所→ 連絡先の市区町村	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Town`	-	廃止
プロジェクト情報	連絡先の住所→ 連絡先の都道府県	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `領域`	-	廃止
プロジェクト情報	連絡先の住所→ 連絡先の郵便番号	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalCode`	-	廃止
プロジェクト情報	連絡先の住所→ 連絡先の国	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `国`	-	廃止
プロジェクト情報	連絡先のメール	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `ElectronicMailAddress`	-	廃止
プロジェクト情報	連絡先の電話番号	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `TelephoneNumbers`	-	廃止
プロジェクト情報	連絡先のFax	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `FacsimileNumbers`	-	廃止
プロジェクト情報	連絡先のWebサイト	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `WWWHomePageURL`	-	廃止
フロアの設定	高度	`IfcBuildingStorey`	`Attribute>Elevation`	可視/ 編集可能	-
ゾーン設定	名前	`IfcSpace`	`Attribute>LongName`	可視/ 編集可能	-
ゾーン設定	番号（No）	`IfcSpace`	`Attribute>Name`	可視/ 編集可能	-
（要素）設定	分類とプロパティ→ID	`（IFC要素タイプ）`	`Attribute>Name`	可視/ 編集可能	-
（要素）設定	分類とプロパティ> 分類	`（IFC要素タイプ）`	`Attribute>ObjectType`	可視/エクスポート用変換設定、タイプマッピングで編集可能）	-
（要素）設定	分類とプロパティ> 分類	`（IFC要素タイプ）`	`Attribute>PredefinedType`	可視/エクスポート用変換設定、タイプマッピングで編集可能）	-
（要素）設定	分類とプロパティ> 構造機能	`（IFC要素タイプ）`	`Pset_...Common>` `LoadBearing`	可視	-
（要素）設定	分類とプロパティ> 位置	`（IFC要素タイプ）`	`Pset_...Common>` `IsExternal`	可視	-
（要素）設定	分類とプロパティ> リノベーションステータス	`（IFC要素タイプ）`	`AC_Pset_RenovationAndPhasing>` `リノベーションステータス`	可視	-
（要素）設定	分類とプロパティ> 分類	`（IFC 製品タイプ）`	`Attribute>ElementType`	可視/エクスポート用変換設定、タイプマッピングで編集可能）	-
（要素）設定	分類とプロパティ> 分類	`（IFC 製品タイプ）`	`Attribute>PredefinedType`	可視/エクスポート用変換設定、タイプマッピングで編集可能）	-
一覧表（要素）	一般→ ユニークID	`（IFC要素タイプ）`	`Attribute>Tag`	可視/ 編集可能	-
窓/ドアの設定	プレビューと位置 →幅	`IfcWindow / IfcDoor`	`Attribute>OveralWidth`	可視	-
窓/ドアの設定	プレビューと位置 →高さ	`IfcWindow / IfcDoor`	`Attribute>OverallHeight`	可視	-
（自動タイプ名前設定ルール）	ビルディングマテリアル/プロファイル名、要素の寸法。複数セグメントの場合：セグメント数、セグメントの最大寸法、セグメントの長さ。	`IfcColumn`	`Pset_ColumnCommon>` `参照`	可視/ 編集可能	-
（自動タイプ名前設定ルール）	ビルディングマテリアル/プロファイル名、要素の寸法。複数セグメントの場合：セグメント数、セグメントの最大寸法、セグメントの長さ。	`IfcBeam`	`Pset_BeamCommon>` `参照`	可視/ 編集可能	-
