IFCエクスポートのプロパティマッピング

[ファイル]→[相互運用性]→[IFC]→[IFC変換設定]

エクスポート用変換設定を選択し、プロパティマッピングプリセットを開きます。

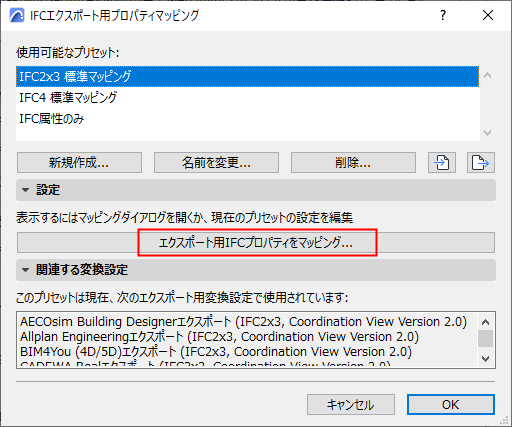

このプリセットダイアログの[エクスポート用IFCプロパティをマッピング]をクリックして、マッピング定義にアクセスします。



これらのマッピングは、エクスポートされた要素に割り当てられたIFCプロパティを定義します。

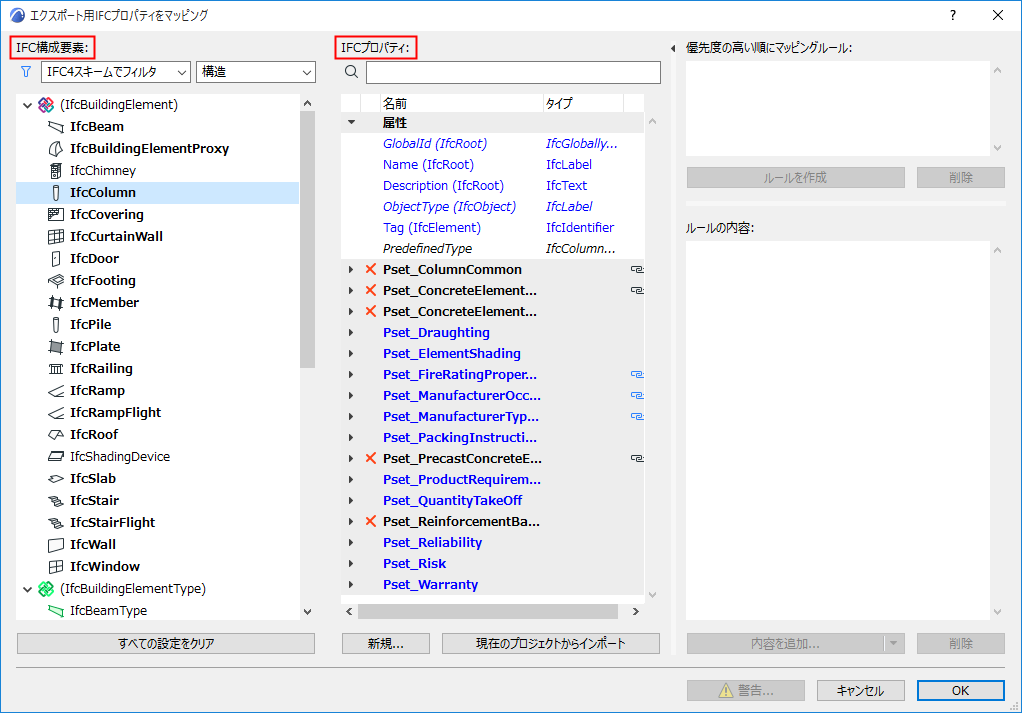

IFC構成要素のツリーリスト

IFCエンティティは左側のツリーに表示されます。

  • 必要に応じて、ポップアップを使用してツリーリストのフィルタを設定します。
    • スキーム（IFC2x3、IFC4、またはIFC4.3）でフィルタ
      • Note:プロパティマッピングに使用可能な親エンティティは、現在のフィルタのスキームに属していない場合でも表示されます。
    • ドメインでフィルタ（構造またはMEP）。例えば、構造範囲に建築物要素（IfcBuildingElement）タイプ（IfcBeam、IfcColumnなど）を含め、設備範囲にIfcDistributionタイプを含めます。
    • IFC割り当てタイプ、IFCタイプオブジェクト、またはIFC空間要素タイプ（IfcSpatialStructureElement：IfcSite、IfcBuilding、IfcBuildingStorey、IfcSpace）でフィルタ

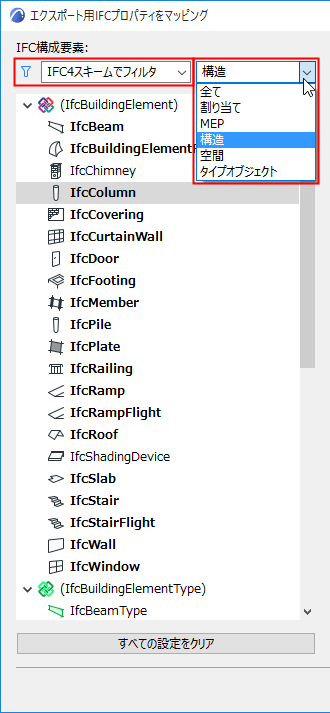

      図 1. ツリーリストのIFCエンティティをフィルタ
      注: 括弧で囲まれたIFCエンティティはIFCスキームには必要ですが、Archicad要素が直接割り当てられていません。

IFCプロパティのリスト

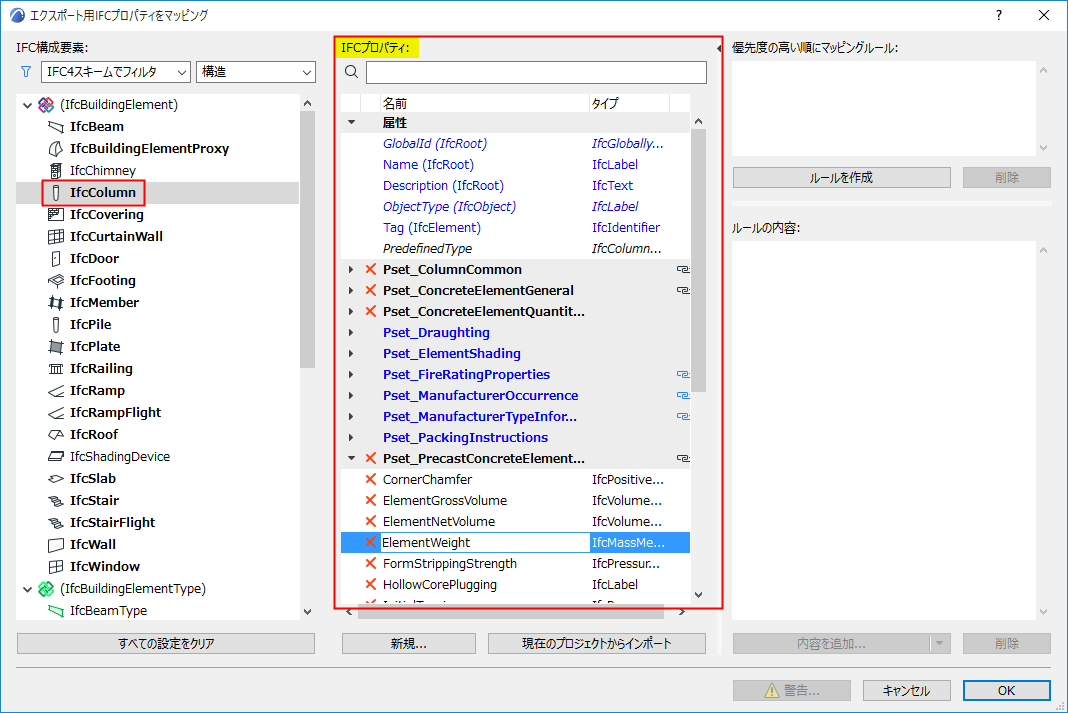

選択した各エンティティのIFCプロパティは、[IFCプロパティ]列に表示されます。


  • 親要素（IfcElementなど）に割り当てられているプロパティデータは、その全ての子要素（IfcBeam、IfcColumn、IfcSlab、IfcWallなど）に自動的に割り当てられます。
  • X：赤色の「X」をクリックして、任意のデータ項目を削除できます。属性は削除できません。
  • 太字：プロパティセットデータが割り当てられているIFCエンティティは、太字で表示されます。

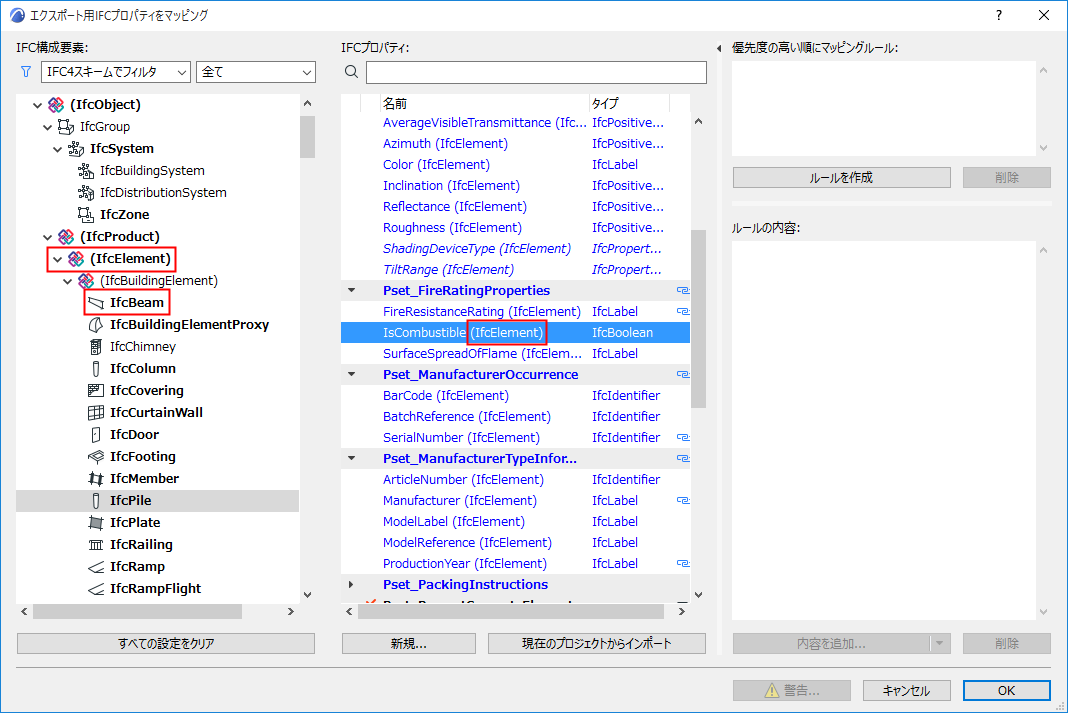

  • 青字：子要素のプロパティは青字で表示されます。括弧内に親タイプ名が表示されます。

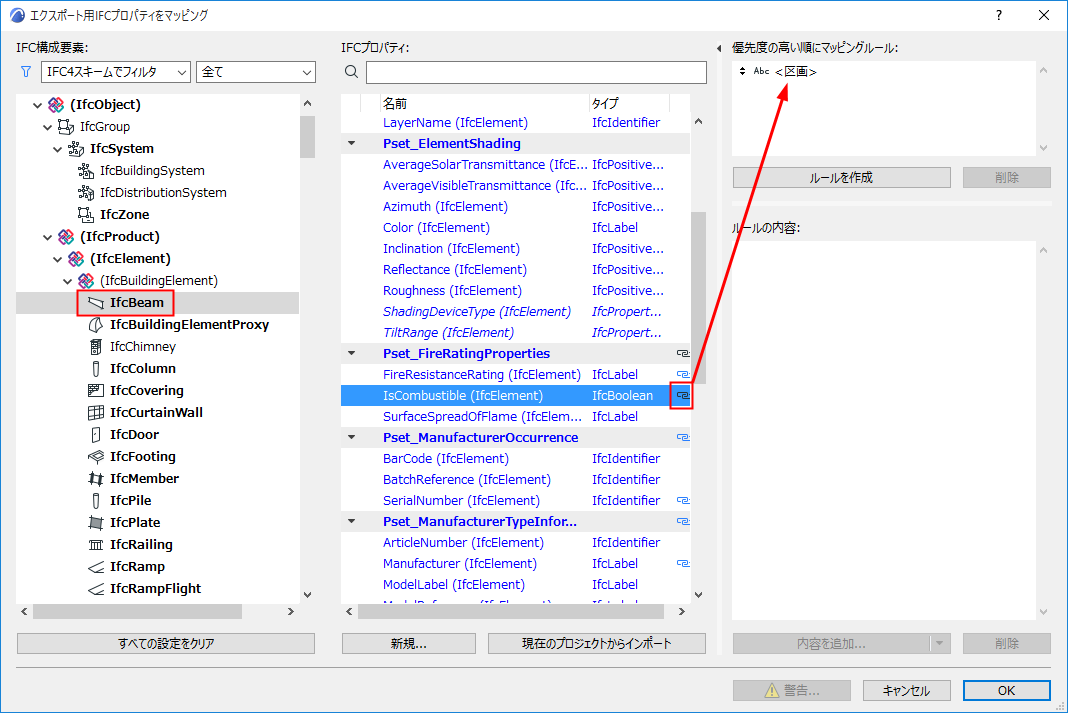

  • 鎖アイコン：プロパティがマッピングルールを持つことを示します。そのマッピングルールは、ダイアログボックスの右側に表示されます。

    「マッピングルールの作成方法」を参照してください。



プロパティの割り当ては、親レベルでのみ変更できます。したがって、全ての建築物要素の共通プロパティを作成すると、個々の建築物要素タイプ（IfcWall、IfcColumn、IfcSlabなど）に対して、個別にプロパティを作成する必要はありません。その代わりに、上位レベル（IfcElementなど）で一度に作成できます。



新しいプロパティ/分類参照の追加

特定のIFCタイプの全ての要素に対してカスタムプロパティを作成できます。

  1. 項目を選択します。
  2. [新規作成]をクリックします。

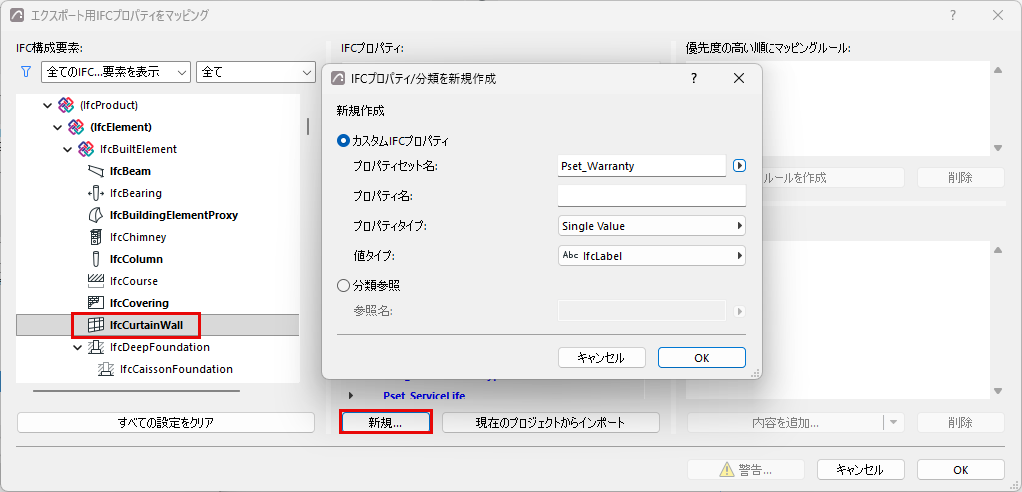

詳細は、「IFCプロパティ/分類の新規作成」を参照してください。

現在のプロジェクトからインポート

IFCプロジェクトマネージャーまたは要素設定ダイアログのいずれかを使用して、個別要素用のカスタムIFCプロパティを作成している場合があります。これらのカスタムプロパティを[プロパティマッピング]ダイアログに追加するには、[現在のプロジェクトからインポート]をクリックします。

注: IFC要素タイプ（IfcWallなど）に割り当てられたカスタムプロパティが、まだ現在のプロジェクトでは使用できない場合、そのタイプのインスタンスがモデルに定義されるまで、IFC管理ダイアログには表示されません。

すべての設定をクリア

現在のプロパティマッピングプリセットの全ての内容（マッピングルール、プロパティ、分類参照）を削除します。
