座標ボックスパレット
このコンテキストメニューを使用して、このパレットを水平/垂直または拡大/縮小化形式で表示します。

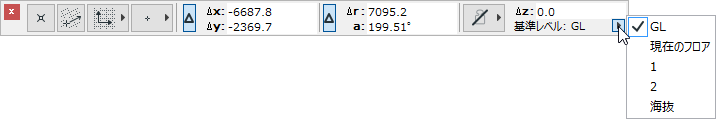

座標ボックスには、左から右に次のコントロールが並んでいます。
- [ユーザー原点]：ゼロポイントをユーザーが定義した位置にリセットします。このボタンをクリックし、平面図の任意の場所に原点を配置します。
詳細は、「原点」を参照してください。
- [傾斜グリッドを設定]：[傾斜グリッド]ボタンをクリックし、平面図にベクトルを描画して傾斜グリッドの角度を指定します。注:「通常の」グリッドに戻すには、[グリッド切り替え]ボタンを使用します。
- [直交グリッド/傾斜グリッドを切り替え]：[傾斜グリッド]オプションを選択して傾斜したグリッドに切り替えるか、[直交グリッド]オプションを選択して水平/垂直グリッドに切り替えます。
- [グリッドスナップ]：次の3つのオプションから1つを選択し、グリッドスナップを制御します。
- グリッドスナップなし
- スナップグリッドにスナップ
- 組み立てグリッドにスナップ
詳細は、「グリッドにスナップ」を参照してください。
- [絶対/相対]：デルタボタンをオンに切り替えて、相対的なX座標およびY座標（デカルト座標）と半径/角度座標（極座標）を表示し、入力します。
絶対座標値は、編集原点からではなく、プロジェクト原点、またはユーザー原点からのカーソルの水平、垂直、半径および角度距離を示します。
相対座標値は、作図前にはプロジェクト原点、またはユーザー原点から、作図または編集中には編集原点からのカーソルの水平、垂直、半径および角度位置を示します。
一般的には、絶対デカルト座標と相対極座標を表示すると、最も多くの情報が得られ、通常の作業状況では最も便利です。
