3Dドキュメント設定

[3Dドキュメント設定]ダイアログボックスは以下から使用できます。

3Dドキュメントの一般パネル

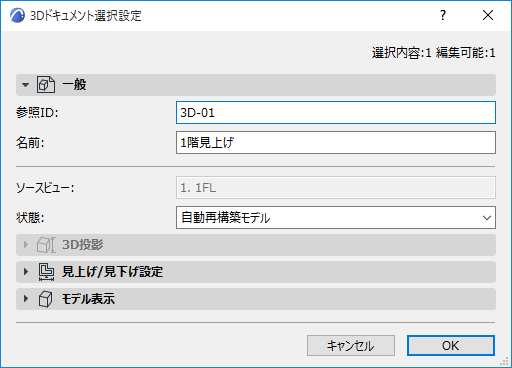

[参照ID]：IDはデフォルトで割り当てられますが、このフィールドに他の値を入力して変更できます。

[名前]：ナビゲータパレットおよび3Dドキュメントウィンドウのタイトルバーに表示されます。

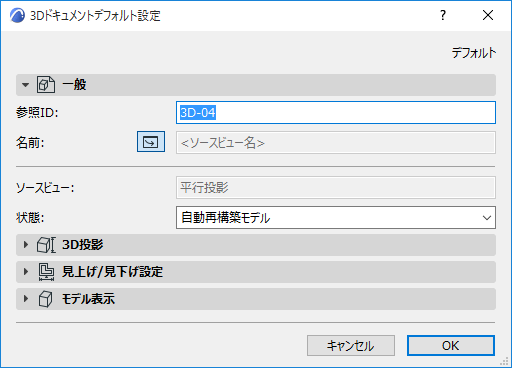

3Dドキュメントデフォルト設定で、ソースビューの名前のアイコンを有効にすることができます。これにより、新規に作成した3Dドキュメントの名前としてソースビューが自動的に割り当てられます。
注: これにより、作成時のソースビューの名前のみが設定されます。フロア名の変更は自動的には起こりません。フロア名は、後でカスタムテキストに変更できます。

[状態]：3Dドキュメントとモデル間のリンクを定義します。

[自動再構築モデル]：モデルが変更されると、開くたびまたは画面の前面に表示されるたびに自動的に3Dドキュメントを再構築します。
[手動再構築モデル]：3Dドキュメントをモデルから再構築するには、[表示]→[更新]→[モデルから再構築] コマンドを使用する必要があります（3Dドキュメントウィンドウのコンテキストメニュー、およびプロジェクト一覧項目のコンテキストメニューからも、同じコマンドを使用できます）。
注: 図面タイプの3Dドキュメントはありません。

このパネルは、3Dウィンドウに関係する3Dドキュメントのうち、選択したものにのみ使用可能です。

このパネルにより、下記の情報が得られます。

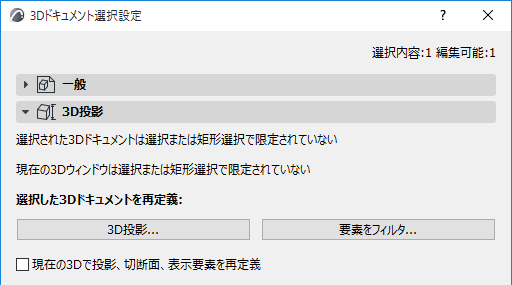

選択した3Dドキュメントを再定義するには、次の3つのコントロールを使用します。

「3Dドキュメントを再定義」を参照してください。

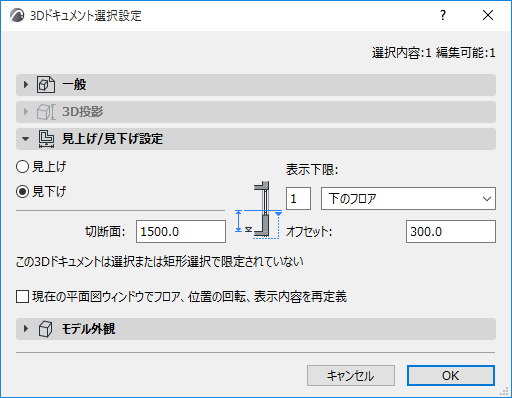

このパネルには、見上げ/見下げ設定に基づいた3Dドキュメント用のオプションがあります。

[ソースビュー]：3Dドキュメントのソース平面図ビューの名前を表示します。

[見上げ/見下げ]：オプションを選択し、切断面からのビューをどの方向に投影するか定義します。

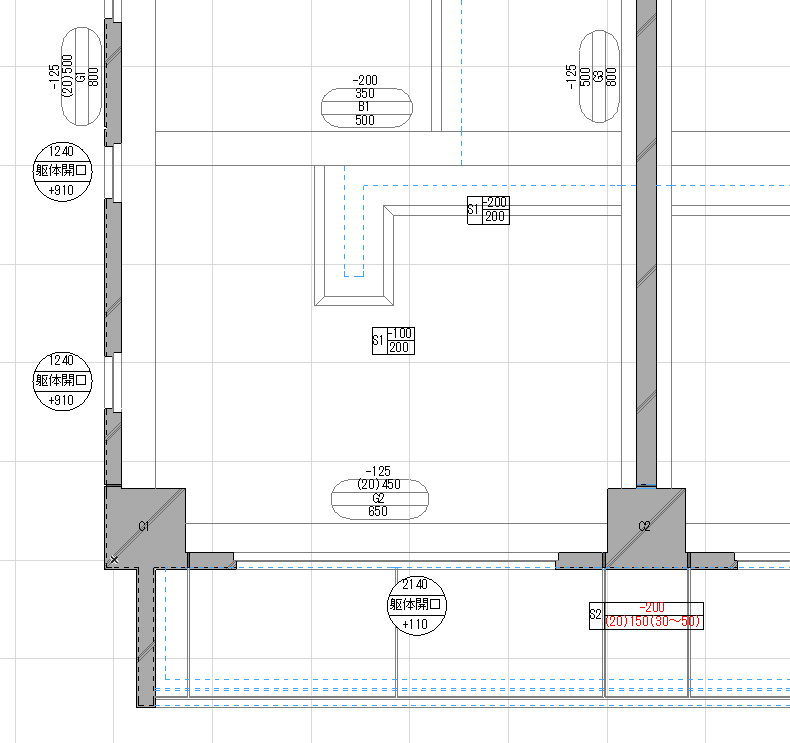

[見上げ]：切断面より「上向き」の投影。モデルの頭上部分の鏡像を表示します。
また投影範囲を定義します。例：1階上の表示上限

投影する表示上限からの正または負のオフセットを定義することができます。

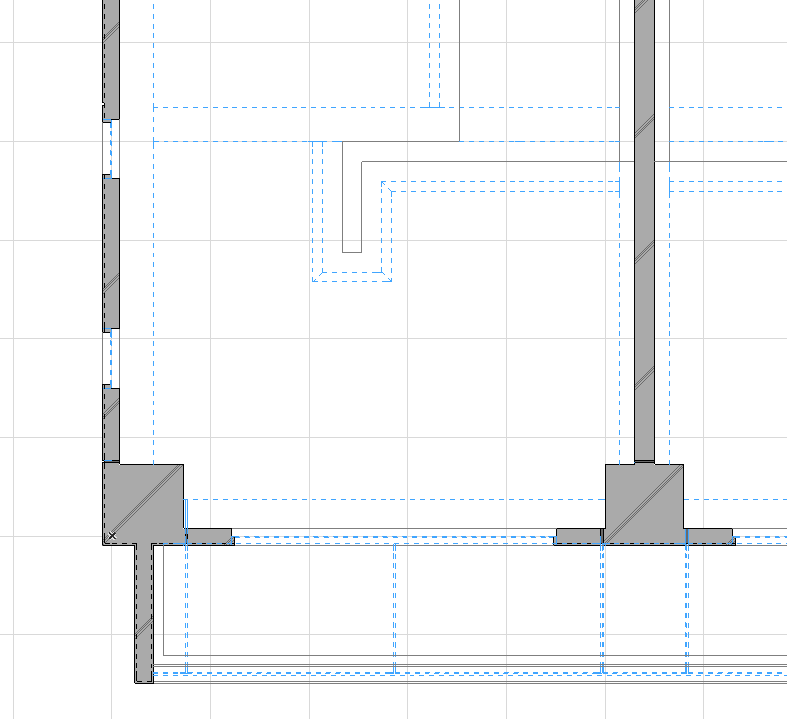

[見下げ]：切断面より「下向き」（床まで）の投影。例：1階下の表示下限
投影する表示上限から正または負のオフセットを定義することができます。

[切断面]：見上げ/見下げ設定を行う切断面の高さを定義します。切断面高さは3Dドキュメントを作成する階の床高から計測されます。

[選択内容/矩形選択に関する情報]：ダイアログボックスにより、選択した3D平面図の平面図ソースに関する情報を確認できます。これにより、3Dドキュメントを生成した際、矩形選択あるいは選択内容のどちらが選択されたかがわかります。その結果、3Dドキュメントの内容が限定されます。

注: 平面図ソースウィンドウは、現在開いている平面図ウィンドウと必ずしも同じではない場合があります。

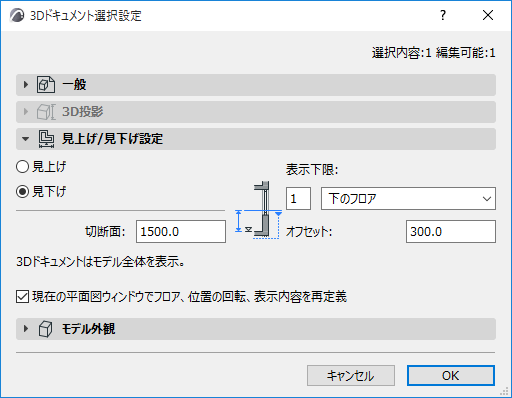

下図の再定義チェックボックスをオンにすると、再定義した3Dドキュメントがクロップされるかどうか、またはモデル全体が表示されるかどうかについての情報が得られます。

重要: この設定は3Dドキュメントに適用され、そのソースウィンドウとは無関係です。

隠された辺

これをオンにすると、このビューで隠れてしまう要素の辺が表示されます。

隠れた辺用の線種と直線ペンを設定します。

[切断面に表示]：切断面あるいは表示範囲の境界の背後に隠れた辺の可視度をコントロールします。

3Dドキュメント境界での要素の輪郭（平面図に基づいた3Dドキュメントの場合）

これをオンにすると、3Dドキュメントの境界で要素が切断される場所に輪郭線が追加されます。

オプションで、線種とカラーを上書きします。
