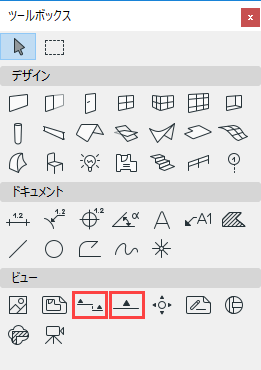

断面図および立面図設定

一般パネル

[参照ID]：IDはデフォルトで割り当てられますが、このフィールドに他の値を入力して変更できます。

[名前]：ナビゲータパレットおよび断面/立面ウィンドウのタイトルバーに表示されます。

新規断面/立面図マーカーを配置するには（デフォルト設定）

次のポップアップを使用して、断面/立面図ツールで作成するものを定義します。

[新規ビューポイントを作成]を選択した場合：

マーカー参照に次のいずれかを含められます。

• [ビューポイント]、ナビゲータプロジェクト一覧の位置で識別

または

• 断面[ビューポイントの最初に配置した図面]、レイアウトブック階層の位置で識別

[リンクされたマーカーを配置]を選択した場合：

マーカー参照に次のいずれかの情報を含められます。

• 選択したビューポイント
• 選択した図面
• ビューポイントの最初に配置した図面
• ビューの最初に配置した図面

[リンクされていないマーカーを配置]を選択した場合：

マーカー参照にはリンクされた情報は含まれません。下の[マーカー]パネルでカスタムのテキスト（[第一テキスト行]/[第二テキスト行]パラメータ）を定義できます。

[参照先]：選択した参照項目のパス（ナビゲータ階層での位置）が表示されます。

配置された断面/立面図マーカーを再定義するには（選択したマーカーを使用して）：

ポップアップフィールドには、選択したマーカーの現在の状態に関するフィードバックが表示されます（ソースマーカー、リンクされたマーカー、またはリンクされていないマーカーのいずれか）。

必要に応じて、ポップアップを使用して状態を変更します。

マーカー参照を再設定するには：ポップアップの選択肢を選択するか、[参照]ボタンをクリックして、マーカーに表示するナビゲータパスのビューポイント/ビュー/図面を選択します。使用可能な選択肢は、マーカーの状態によって異なります（ソースマーカー、リンクされたマーカーまたはリンクされていないマーカー）。

リンクされていないマーカーの場合は、下の[マーカー]パネルでカスタムのテキスト（[第一テキスト行]/[第二テキスト行]パラメータ）を定義できます。

ステータス（ソースマーカーの場合のみ）

オプションを選択して、断面/立面と平面図間のリンクの状態を定義します。

• [自動再構築モデル]：平面図が変更された場合、それが有効化されるたびに、このビューが自動的に再構築されます。
• [手動再構築モデル]：このビューは自動的には再構築されません。モデルから再構築するには、[表示]→[更新]→[モデルから再構築]コマンドを使用する必要があります
• [図面]：要素は平面図と連動していない2D図面要素に分解され、モデルからは自動的に再構築されません。ただし、モデルに加えられた最新の変更を反映するために、図面は更新できます。

表示フロア（ソースマーカーの場合のみ）

マーカーおよび線を表示するフロアを選択します。

• 垂直範囲が[無限]の場合：全フロアまたは特定のカスタムフロアを選択します（ポップアップリストに表示されるフロアから選択するか、[フロアを参照]で選択します）。
• 垂直範囲が[有限]の場合、2つの追加オプションが有効になります。 [完全に範囲内]：マーカーおよび立面線は、高さの値フィールドで定義した垂直範囲に完全に含まれる全てのフロアに表示されます。 [一部範囲内]：マーカーは、高さの値フィールドで定義した垂直範囲に少なくとも一部が含まれる全てのフロアに表示されます。

水平範囲（ソースマーカーの場合のみ）

水平範囲は、断面/立面図ウィンドウに含まれるモデルの奥行きを定義します。

• [無限]：他の要素で隠れていない場合、線の後ろの全要素が断面/立面ウィンドウに表示されます。
• [有限]：線と制限の間にある要素のみが断面/立面ウィンドウに表示されます（この制限は、断面/立面線の描画が終了した後、目玉カーソルでクリックした時点で定義されます）。
  注: この制限は画面だけに表示されるマーカーで、レイアウトには表示されません。

  「マーカー範囲線の表示」を参照してください。

• [フラット]：断面線によって実際に切断される要素のみが表示されます（立面図では使用不可）。

垂直範囲（ソースマーカーの場合のみ）

断面/立面図ウィンドウに含まれる平面図の垂直範囲を定義します。

• [無限]：プロジェクトの高さ全体が含まれます。
• [有限]：含まれる垂直範囲が制限されます。高度値の範囲の上部限界および下部限界を入力します （黒矢印をクリックし、GLまたは特定のカスタムフロアを高さ値の基準として選択します）。





モデル外観パネル

「モデル外観（断面図タイプのビュー）」を参照してください。

マーカーパネル

断面線の設定（断面図のみ）

• 断面線とIDの線種とペンの太さ/ペンカラーを選択します。
  注: 断面の奥行き（制限）線（有限水平範囲の断面図の場合）は、画面のみに表示されるマーカー範囲項目で、その線種とカラーは[オプション]→[作業環境]→[画面オプション]で設定します。





• [連続]または[分節]を選択します。
  • [分節]：表示するセグメントを定義するには、右側にあるチェックボックスを使用します。
    • 最初の分節
    • 中間の分節
    • 最後のセグメント
    • [長さ]：各セグメントの長さ

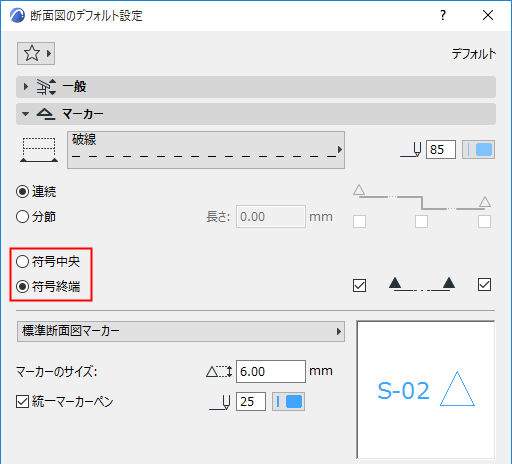

マーカーヘッドとタイプ

符号中央または符号終端に配置します。

断面/立面線の片端または両端のいずれかでマーカーを有効または無効にします。

[マーカータイプを選択]：選択したマーカーの2Dシンボルがプレビューウィンドウに表示されます。

マーカーのサイズとペンカラーを定義します。

[統一マーカーペン]：このボックスをチェックすると、別の場所でこのマーカーに設定されたカスタムカラーに関係なく、マーカーシンボルの全ての部分にこのペンカラーが使用されます。

マーカーテキストスタイルパネル

「 テキストスタイル 」を参照してください。

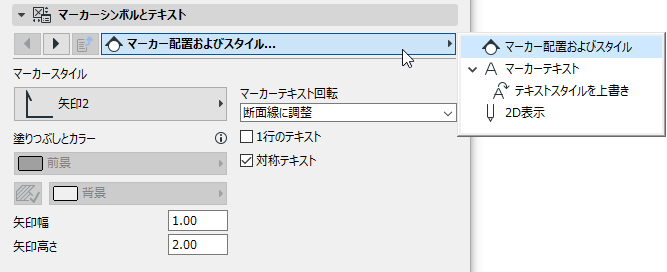

マーカーシンボルとテキストパネル

設定ページを使用して、上記マーカーパネルで選択したマーカーの外観と内容をカスタマイズします。

マーカーの形状とスタイルについては、ライブラリにロードしたマーカーによってオプションが異なります。

[マーカー]パネルのプレビューウィンドウを参照すると、選択内容がどのようにマーカーに作用するかを確認できます。

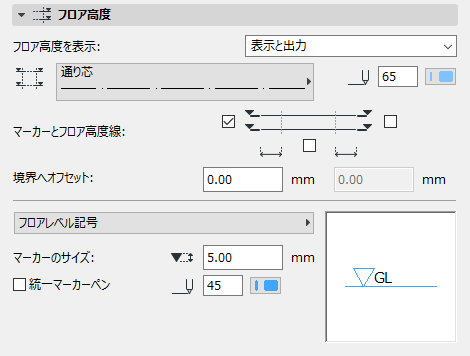

フロア高度パネル

このビューでフロア高度線およびフロア表示マーカーの表示を定義します。

フロア高度を表示

• [表示のみ]：フロア線は画面上でのみ表示され、出力では表示されません。
• 表示と出力
• なし

  詳細は、「フロア高度線」を参照してください。

フロア高度線の線種とペンカラーを選択します。

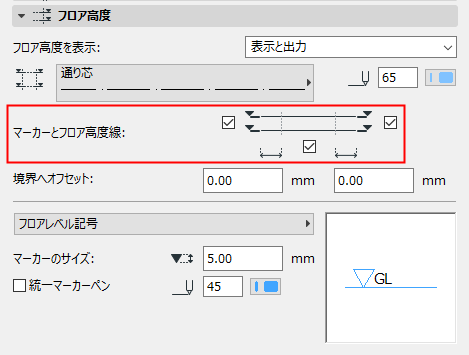

マーカーとフロア高度線の表示

• 左側および/または右側のフロアマーカーを表示
• フロア高度線を表示または隠す
  注: フロア表示マーカーのオフセット値が両方0に設定されている場合は、このボックスのチェックをオフにできません。

この断面/立面ウィンドウでのフロア高度を調整するには、[デザイン]→[フロア高度を編集]コマンドを使用します。

[境界へオフセット]：断面/立面図の限界を超えるフロア高度線のオフセットの値を入力します。

[マーカータイプを選択]：選択したマーカーの2Dシンボルがプレビューウィンドウに表示されます。

マーカーのサイズとペンカラーを定義します。

[統一マーカーペン]：このボックスをチェックすると、別の場所でこのマーカーに設定されたカスタムカラーに関係なく、マーカーシンボルの全ての部分にこのペンカラーが使用されます。

[フロア高度テキストスタイル]パネル

「 テキストスタイル 」を参照してください。

フロア高度シンボルとテキスト設定パネル

これらのコントロールを使用して、フロア高度マーカー（フロア高度パネルで選択）の表示を設定します。

[通り芯ツール]パネル

断面/立面図での通り芯の表示を定義します。

[通り芯表示]：これをチェックすると通り芯が表示されます。

表示する通り芯を絞り込むには、以下の操作を行います。

• [通り芯要素をフロア別に表示]：[選択]をクリックして、表示する通り芯の範囲をフロア別に絞ります。[フロアを選択]をクリックして、通り芯を表示するフロアを選択します（通り芯が選択したフロアに表示される場合は、断面/立面図にも表示されます）。
• [通り芯要素を名前別に表示]：[選択]をクリックして、表示する通り芯の範囲を名前別に絞ります。[通り芯を選択]をクリックして、要素を個別に選択します。
  注: 上の2つのフィルタ基準は、「AND」命令文として関連付けられ、フロア別と名前別の両方のフィルタを設定した場合、断面/立面図にはフロア基準および名前基準に適合した通り芯だけが表示されます。

[寸法表示]：各グリッド線の間に寸法を配置します。寸法列の垂直位置を入力し、基準レベルを設定します。

[全体寸法]：断面/立面図の左端と右端の2つの通り芯の間に寸法線を配置します。寸法列の垂直位置を入力し、基準レベルを設定します。

上記の寸法線では、デフォルトの寸法設定が使用されます。平面図に通り芯が新規に挿入され、断面/立面図に表示されると、寸法列に含められます。

[重複する通り芯マーカーを自動整列]：通り芯マーカーが重複しそうな場合に自動的に横にずらして配置されます。

[直角でない通り芯要素を表示]：デフォルトでは、断面/立面線に対して直角で断面/立面図の深さ内にある通り芯のみが断面/立面図に表示されます（つまり、デフォルトでは、平面図上で曲がっている通り芯は断面/立面図に表示されません）。

これをチェックすると、断面/立面線に対して直角ではなく、平面図上で断面/立面図と交差している通り芯が表示されます。これらのグリッド線は、断面/立面線との交点に表示されます。
