채우기 분류
세 가지 채우기 분류: 제도, 덮기 또는 자르기.
채우기 카테고리는
- 채우기 선택 팝업에서 사용할 수 있는 채우기를 정의하기 위해 사용합니다.
- 채우기 도구를 사용하여 프리핸드 채우기를 선택 및 생성하기 위해 사용합니다.
- 특정 채우기 카테고리에 그래픽 오버라이드 규칙을 적용하기 위해 사용합니다.
- 기준에서 사용합니다. (예: 찾기 및 선택 또는 대화형 일람표)
- 내보낸 단면 채우기를 처리하는 데 사용합니다. (DXF 내보내기 시)
카테고리(제도, 표면, 단면)별 채우기 가용성 설정

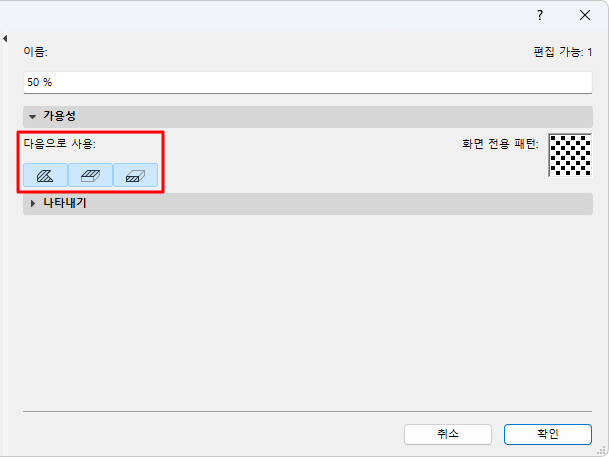

채우기 대화상자의 가용성 패널을 사용하여 각 채우기에 대해 하나 이상의 카테고리를 정의합니다.
일부 채우기 팝업에서는 일부 프로젝트 채우기를 사용할 수 없습니다. 전체 인터페이스의 대화상자에 있는 채우기 선택 팝업에는 해당 상황에서 적용 가능한 분류 채우기에 속하는 채우기만 포함됩니다.
- 옵션 > 요소 속성 > 채우기 대화상자를 엽니다.
- 편집할 채우기를 선택합니다.
- 하나 이상의 다음으로 사용 아이콘을 활성화하여 채우기 카테고리를 정의합니다: (제도, 표면 및/또는 단면).
평면 채우기
평면 채우기는 채우기 도구를 사용하여 사용자가 직접 그립니다.
표면 채우기
"표면" 카테고리의 채우기 유형은 다음 위치에서 사용할 수 있습니다
단면 채우기
"단면" 카테고리의 채우기 유형은 다음 위치에서 사용할 수 있습니다.
- 빌딩 재질 대화상자
- (단면 채우기를 사용하는) GDL 요소의 설정 대화상자
- 그래픽 오버라이드 규칙의 오버라이드 단면 채우기
Note:
- 단면 채우기로 정의된 채우기 요소는 DXF/DWG 변환 중 자체 레이어에 배치할 수 있습니다. 참조 사용자 정의 레이어.
- 이미지 채우기는 단면 채우기로 사용할 수 없습니다.
건축 자재 기반 채우기 및 표면질 기반 채우기
채우기 도구를 사용하여 프리핸드 채우기를 그릴 경우 두 가지 채우기 카테고리를 추가로 사용하면 빌딩 재질의 단면 채우기 및 표면 기반 채우기(해당 커버 채우기, 색상 또는 질감)와 같게 그릴 수 있습니다.
2D 채우기 참조.
도 참조:
