복합 프로파일 편집

복합 프로파일을 편집하려면, 편집할 프로파일을 열 때마다 자동으로 열리는 별도의 2D 편집 창인 프로파일 편집기를 사용합니다.

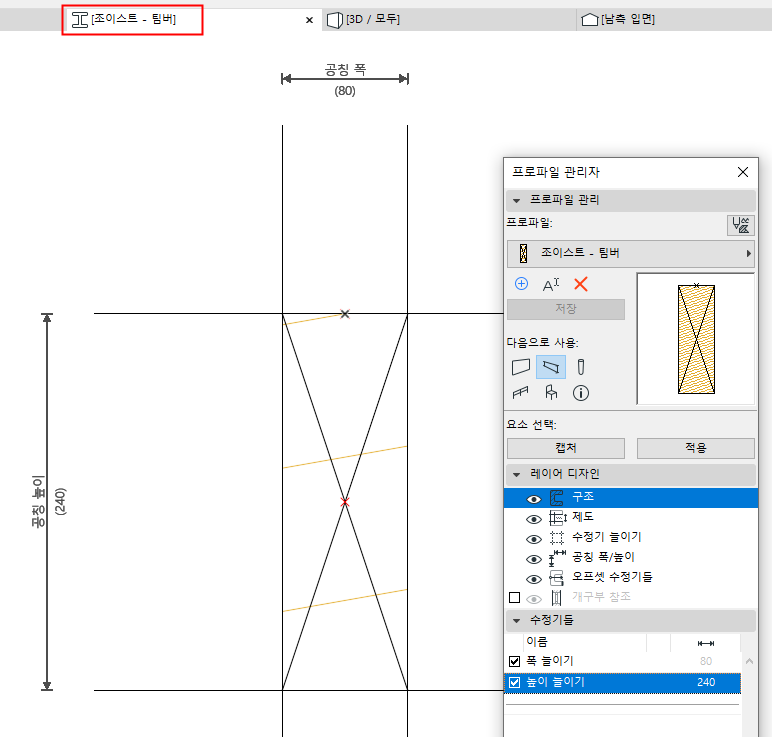

선택한 프로파일이 프로파일 편집기에서 열립니다.

“다음으로 사용” - 프로파일 가용성 정의

프로파일 편집기에서:

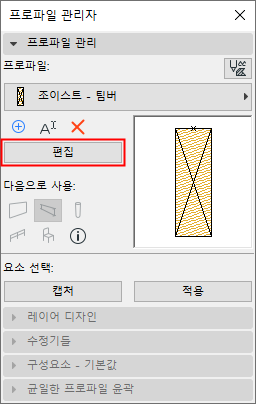

편집을 클릭합니다

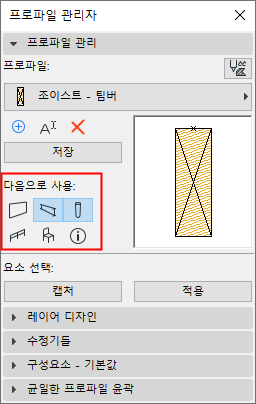

벽, 기둥, 보, 난간 구성요소 또는 라이브러리 파트와 같은 특정 도구에서 이 프로파일을 사용할 수 있도록 하려면 하나 이상의 아이콘을 클릭합니다.
주: 라이브러리 파트에 대한 프로파일은 프로파일 선택 옵션이 있는 GDL 요소(예: 커튼월, 계단 구성요소)에만 적용할 수 있습니다.

프로파일 편집기에서:

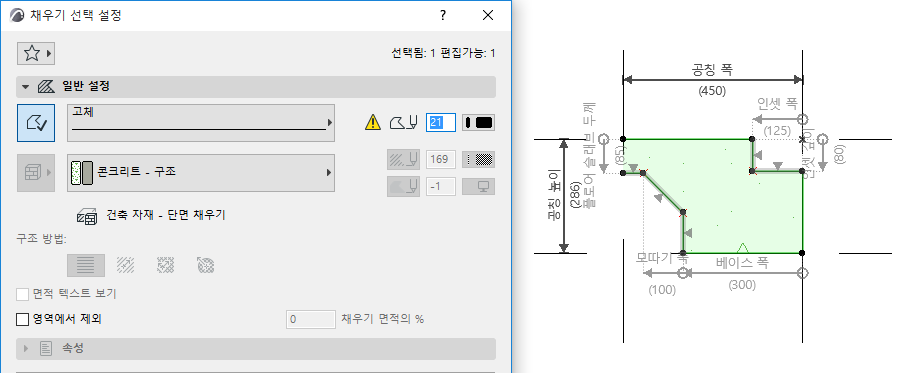

채우기 도구를 사용하여 복합 프로파일의 횡단면을 그리거나 편집합니다. 2D 그리기 도구만 사용할 수 있습니다.

채우기 요소를 선택한 다음, 채우기 선택 설정을 사용하여 빌딩 재질 및 단면선 유형을 지정합니다.

핫스팟과, 채우기 도구로 그린 채우기만이 저장된 프로파일의 일부가 됩니다.
프로파일 편집기에 추가된 기타 2D 요소 (선, 치수 등)는 제도 보조 도구로 사용할 수 있지만, 복합 프로파일의 최종 모양에는 영향을 미치지 않습니다. 이들 제도 보조도구는 프로파일 관리자의 "제도" 디자인 레이어에 위치해 있습니다.
채우기 겹칩이 지원되며, 배치된 요소 레벨에서 빌딩 재질 우선순위를 기반으로 잘라집니다.
프로파일 원점은 중요한 참조점입니다. 참조 프로파일 편집기 창의 프로파일 원점.

프로파일 관리자의 다른 컨트롤을 사용하여 프로파일 지오메트리와 가동을 편집할 수 있습니다.
