프로파일 편집기 창의 프로파일 원점

프로파일 편집기에 표시되는 원점은 중요한 기준점입니다.

이 프로파일 원점은 움직일 수 없으나, 프로파일 형태 자체를 이동시켜 원점에 대하여 정확하게 위치되도록 할 수 있습니다.

벽 프로파일

기둥이나 보인 경우, 그 원점은 해당 요소의 축의 위치를 나타냅니다.
계단 구조에서 사용되는 프로파일된 보의 경우, 올바른 연결을 위해서는 프로파일 원점이 해당 프로파일의 상단에서 정의되어야 합니다. (아니면, 기준점에 대해 상단 위치를 선택합니다.)
보 기준점도 참조.

해당 프로파일이 라이브러리 파트"와 사용됨"으로 설정되고, 커튼월 구성요소에 대한 라이브러리 파트가 (AC 라이브러리에서와 같이) 프로파일을 사용하도록 설정된 경우에 적용됩니다.

프로파일이 커튼월 프레임이라면, 원점은 유리 표면의 내부에 위치합니다. 프로파일에서 아래쪽 방향은 프레임의 내부 방향을 나타냅니다. 일반적으로, 프로파일 원점은 해당 프로파일의 위쪽 중앙점에 위치합니다.

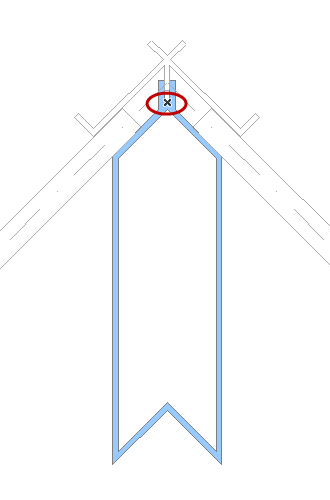

프로파일이 커튼월 코너 프레임이라면, 원점은 유리 표면의 내부에 위치합니다. (교차 부위에 있음)


프레임	코너 프레임

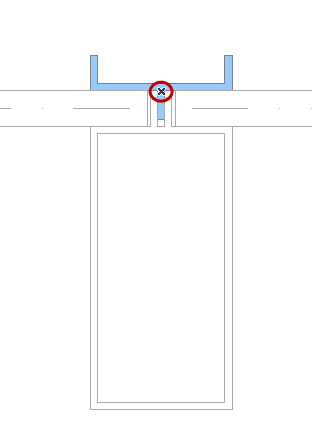

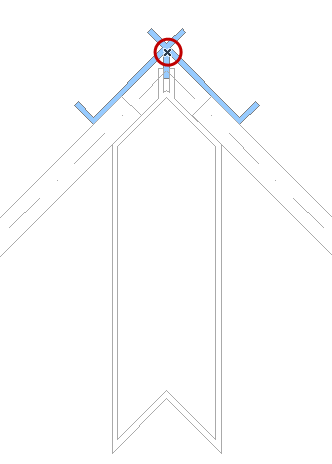

프레임 캡	코너 캡
