사전정의한 기준 세트

여러 기능에서 기준에 의한 요소를 명시할 것을 요구합니다. 이들 기준을 수동으로 설정할 수 있습니다. 하지만 요소 검색을 간편화하려면, 다음 기능들에서 내장형 또는 사용자정의된 기준 세트를 활용할 수 있습니다.

찾기＆선택
충돌 감지

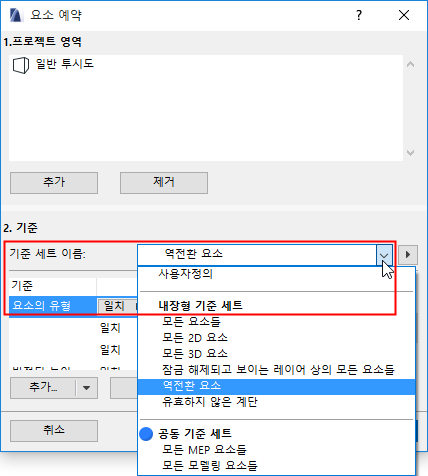

기준에 의한 요소 예약 (팀워크)

내장된 기준 세트

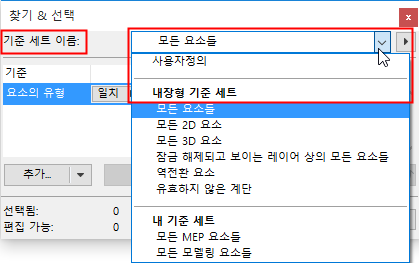

기준 세트 이름 팝업에서 내장된 기준 세트를 선택합니다(선택적).

모든 요소들
모든 2D 요소
모든 3D 요소
잠금 해제되고 보이는 레이어 상의 모든 요소들
역전환 요소
참조 역전환 요소들.
유효하지 않은 계단
상단링크된 계단 및 변경된 층 높이 참조.

내장형 기준 세트는 수정할 수 없습니다.

주: 내장형인 “잠금 해제되고 보이는 레이어 상의 모든 요소” 기준 설정은 프로젝트 관리자가 특별히 팀워크 사용을 위해 정의한 뷰를 설정하는 워크플로에 맞게 설계되었습니다. 단일 뷰포인트로부터 몇 개의 뷰를 만들수 있습니다, 그러면 다양한 레이어가 각 뷰마다 선언됩니다: 볼 수 있고 편집할 수 있는 것에 속하는 요소의 레이어를 지정합니다(상관없는 나머지 요소는 잠깁니다), 그런 다음 뷰는 그에 따라 이름을 정합니다. 예를 들어, “천장 평면”라고 이름붙은 뷰는 모든 패널링과 기계 구조를 보일 수 있고 편집가능한 레이어로 배치합니다. 이 방식으로, 지정된 사용자는 내장형 "잠금 해제되고 보이는 레이어 상의 요소" 기준 세트를 사용하여 천장 평면 뷰의 요소를 예약할 수 있습니다.

공동 기준 세트 (팀워크) 및 내 기준 세트는 이미 사용자정의 기준 세트를 정의하고 저장했다면 목록에 나타납니다(아래 참조).

나만의 기준 세트 정의 및 저장하기

기준 세트 저장하기:

원하는 기준을 설정합니다. 기준 세트 이름은 현재" 사용자 정의" 입니다.

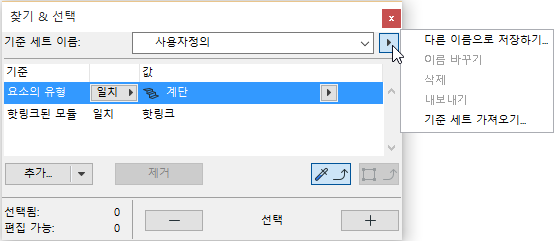

기준 세트 이름 가까이에, 팝업 버튼을 클릭하여 관련된 명령을 접근할 수 있습니다. 다른 이름으로 저장하기를 클릭합니다.

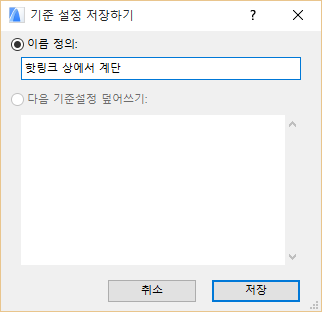

나타나는 대화상자에서, 기준 세트에 이름을 부여하고 저장 버튼을 클릭합니다.

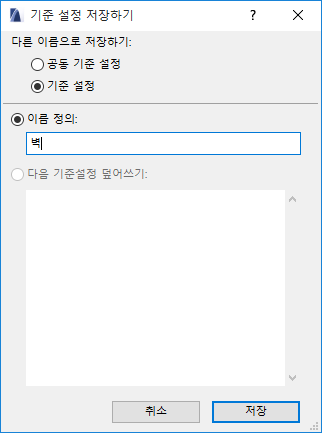

팀워크에서: 공동 기준 세트 (모든 프로젝트 사용자에 사용할 수 있도록 만들기 위해) 또는 나의 기준 세트 (만약 그것을 공유하고 싶지 않다면) 선택하기.

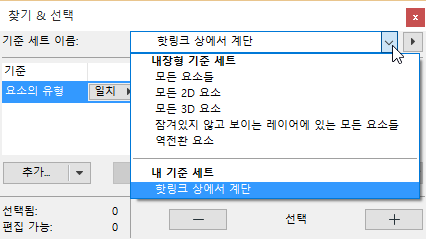

사용자 정의된 기준 세트는 현재 "내 기준 세트" 아래의 기준 세트 팝업에 저장되어 있습니다.”

팝업에서 명령어를 사용하여 내 기준 세트를 관리합니다: 이름 변경하기, 삭제하기, ( .xml 파일로) 가져오기/ 내보내기.

팀워크의 공동 기준 세트

팀워크 프로젝트에서: 이들은 사용자가 생성하여 공동 기준 세트에 저장한 기준 세트입니다(아래 참조). 이들 기준 세트는 공유하는 팀워크 프로젝트의 일부입니다.

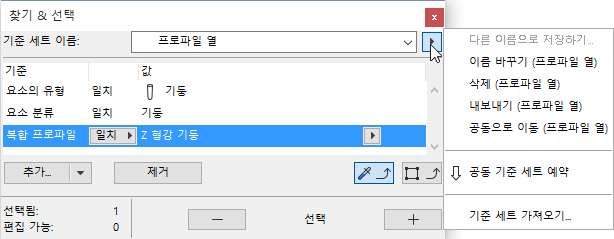

공동 기준 세트는 찾기&선택 대화상자를 통해 예약할 수 있습니다. 기준 이름 팝업에서 공동 기준 세트 예약하기를 클릭합니다. 공동 기준 세트는 만약 그것들을 아직 서버로 전송하지 않았다면 밑줄이 그어진 모습으로 보여집니다.

이 예약은 사용자가 어떤 저장된 기준 세트의 수정 권한을 혼자 가지고 있다는 것을 의미합니다. 하지만, 어떤 사용자도 - 예약 상태와 상관없이 - 새 기준 세트를 만들기, 사용 및 저장할 수 있습니다.

주: “내 기준 세트"는 공유되지 않으며, 예약할 수 없습니다.
