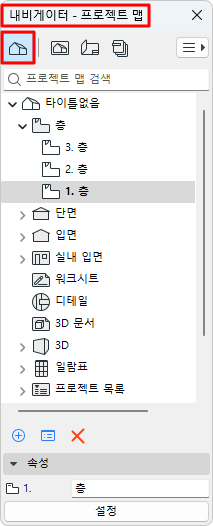

폴더로 구성된 프로젝트 뷰포인트의 트리 구조. 뷰포인트 아이콘 (내비게이터 및 탭바에서)은 검정색입니다.
검색 필드를 사용하여 이름으로 항목을 찾습니다.
뷰포인트란?
뷰포인트는 프로젝트의 특정 부분에 있는 창을 나타냅니다.
뷰포인트는 내비게이터 프로젝트 맵에 열거되며, 폴더로 정리됩니다 (뷰포인트의 각 유형에 대해 명명된 하나의 폴더).
단면 유형 뷰포인트의 경우, 원하는 수의 사용자 정의 하위 폴더로 자유롭게 구성할 수도 있습니다.
주: 뷰포인트의 설정을 저장하면 뷰가 생성되고 (뷰 맵에 추가됨) 레이아웃에 배치할 수 있습니다.
프로젝트 맵의 폴더
층
프로젝트에 대해 정의된 모든 층.
주: 프로젝트 맵에서 층 ID는 편집할 수 없습니다. 층 ID는 그 층의 번호와 동일하며, 그 설정은 층 설정에서 할 수 있습니다.
단면, 입면, 실내 입면, 워크시트, 디테일 및 3D 문서
상응하는 뷰포인트가 포함된 폴더입니다.

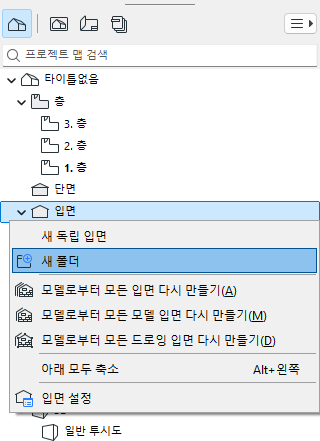

이러한 뷰포인트의 경우, 원하는 수만큼 사용자 정의 폴더 및 하위 폴더를 만들 수 있습니다. 항목을 마우스 오른쪽 버튼으로 클릭한 다음 컨텍스트 메뉴 명령을 사용하여 새 폴더를 만듭니다.
드래그 앤 드롭(단면 유형 폴더 및 뷰포인트)
-
모든 레벨에서 여러 폴더 간에 뷰포인트를 자유롭게 드래그 앤 드롭할 수 있습니다
-
뷰포인트 및/또는 폴더를 다중 선택하여 한 번에 모두 새 위치로 드래그합니다
-
드래그 앤 드롭은 프로젝트 맵 트리의 동일한 단면 내에서만 가능합니다. 예를 들어, 입면을 단면으로 드롭할 수 없습니다.
-
드래그 앤 드롭 후 동일한 이름을 가진 항목은 일련번호를 추가하는 방식으로 자동으로 다시 명명됩니다
-
실내 입면 그룹은 분리할 수 없습니다. 상위 요소와 하위 요소는 항상 함께 이동합니다
주: 프로젝트 맵 폴더를 복제하여 뷰 맵에서 연결된 일련의 뷰를 만들 수 있습니다. 프로젝트 맵에서 단면 유형 뷰포인트를 다른 폴더로 이동하면 뷰 맵의 복제 폴더가 자동으로 업데이트됩니다.
3D
3D 투영 및 모든 카메라 경로를 포함합니다.
- 두 기본 투영이 제공됩니다: 일반 투시도 및 일반 액소노메트리.
- 프로젝트에 카메라를 배치하면, 해당 이름이 경로 아래에 그룹화된 3D 폴더에 나타납니다.
카메라 도구 설정 참조.
일람표
프로젝트 도면화의 일부로 생성된 대화형 일람표 (요소, 구성요소, 표면)를 포함합니다. 제조업체로부터 구성요소를 주문하고 일련의 기준에 따라 요소의 일관성을 확인하기 위한 기준으로 일람표을 사용합니다.
대화형 일람표 참조.
프로젝트 목록
예를 들어, 뷰 목록 인덱스, 레이아웃 시트, 드로잉 목록.
프로젝트 인덱스 참조.
목록
요소, 구성요소 및 영역에 대한 사전 정의된 목록 체계
정보
프로젝트 노트 및 리포트 (창 메뉴에서도 사용 가능)
추가 정보는, 프로젝트 노트 및 세션 리포트창 참조.
