마술봉 설정

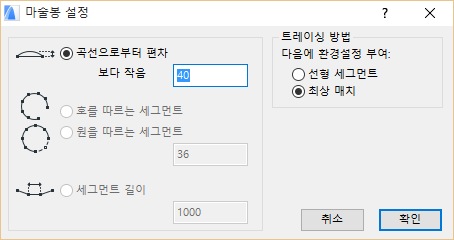

디자인 > 마술봉 설정 명령을 사용하여 이 대화상자를 엽니다.

호, 원, 스플라인을 바탕으로 곡선 벽과 다각형-유형 요소들을 만들 때, 근사치는 마술봉 설정 대화상자의 상태에 기반을 둡니다.

오른쪽 2개의 라디오 버튼으로, 2가지 트레이싱 방법 중 선택할 수 있습니다.

• 최상의 일치: 곡선 부분이 (적용가능할 때) 가능한 한 최대로 원, 호, 스플라인의 자연스런 형태를 따라갑니다.
• 선형 세그먼트 선택: 선형 세그먼트만 사용됩니다.

왼쪽에 있는 4개의 라디오 버튼으로, 선형 세그먼트로 곡선에 가까워지도록 하는 일련의 옵션에서 선택할 수 있습니다.

• 곡선으로부터 편차: 원래의 곡선형 요소에서 최대로 벗어날 수 있는 다각형의 최대 편차를 정의하기 위한 값을 입력합니다.
• 호를 따르는 세그먼트: 하나의 호를 따르는 세그먼트의 수를 정의합니다.
• 원을 따르는 세그먼트: 한 원을 따르는 세그먼트의 수를 정의합니다. 이 경우에, 호는 그것이 표현하는 원 부분에 대응하여 많은 세그먼트로 변형됩니다.
• 세그먼트 길이: 일정한 길이의 세그먼트를 생기게 하는 변형을 위한, 세그먼트 길이를 정의하기 위해 값을 입력합니다.
  주: 최적 매치 방법을 선택했는데 실제 커브를 만들 수 없는 경우 커브는 근사치가 사용됩니다.
