쉘에 구멍 만들기

평면에서 또는 단면 창에서:

1. 평면이나 단면에서 쉘을 선택합니다.

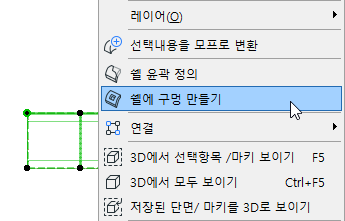

2. 단축 메뉴에서, 쉘에 구멍 만들기 옵션을 선택합니다.

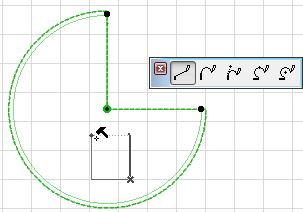

3. 원하는 다각형을 쉘 위에 그립니다. (개구부 면은 평면지만, 이 것은 나중에 수정할 수 있습니다.)

   쉘 구멍 편집하기 참조.

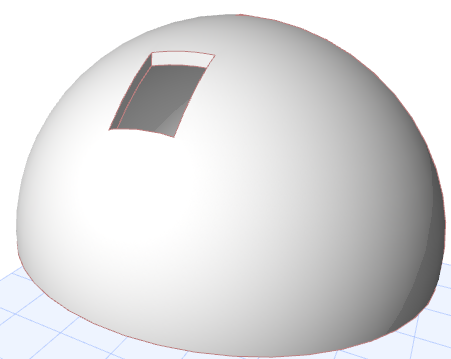

4. 3D로 결과를 확인합니다:





3D 창에서:

1. 쉘을 선택합니다.
2. 단축 메뉴에서, 쉘에 구멍 만들기 옵션을 선택합니다.

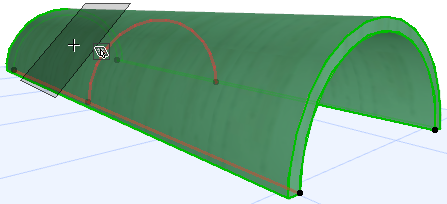

3. 구멍을 제도하려는 입력면을 선택합니다; 피드백을 사용하여 원하는 면의 위치를 선택합니다. (모델의 모든 부분에서 입력면을 선택할 수 있습니다; 쉘의 상단일 필요는 없습니다.)

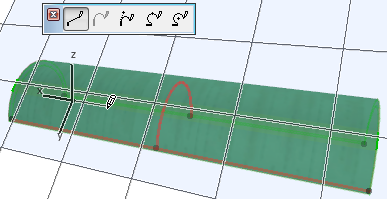

4. 원하는 다각형을 입력면 위에 제도합니다. 이 것을 나중에 편집할 수 있습니다.

   쉘 구멍 편집하기 참조.

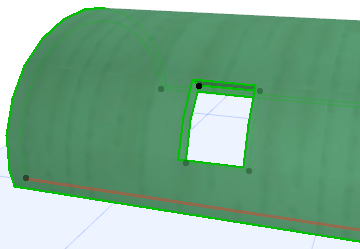

5. 결과를 확인합니다.





관련 동영상 보기

대화형 일람표에서 쉘 구멍 리스트하기

쉘 구멍의 속성(예. 구멍 표면 및 둘레)은 대화형 일람표에서 리스트될 수 있습니다. 기타 요소들에서 처럼, 쉘 체적이나 표면적을 계산할 때 고려해야만 하는 구멍 크기에 대한 환경설정 ("계산 규칙")을 할 수 있습니다.

자세한 사항은 계산 규칙 환경설정참조.
