계획 설정에서 그리드 패턴 설정하기
커튼월 설정의 계획 페이지를 사용하여 커튼월을 배치하기 전에 그리드 패턴을 미리 설정할 수 있습니다.
행과 열 양쪽에 대해 세 가지 주요 패턴 분배 옵션이 있습니다.
각 로직에 대한 설명은 아래와 같습니다.
이 섹션의 주요 토픽들:
고정된 크기 행과 열

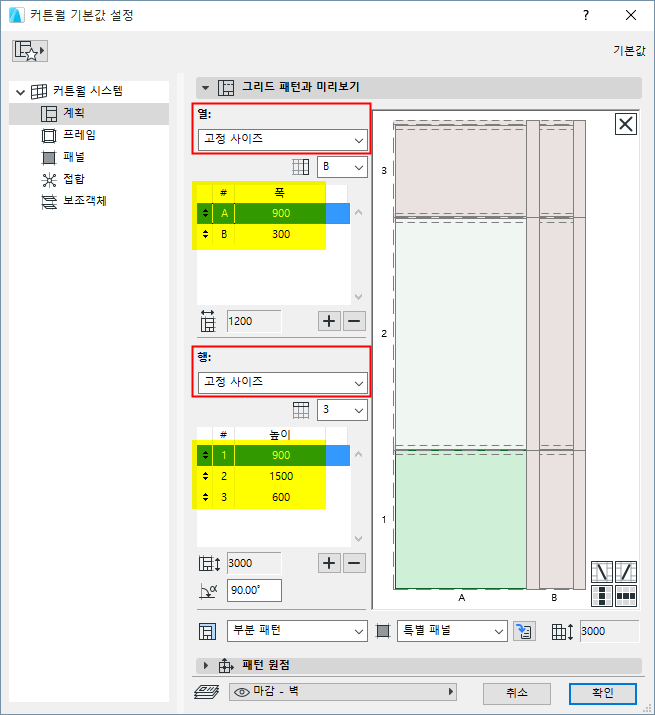

계획의 행 그리고/열에 대해, 고정된 크기 옵션을 선택합니다. (이 패턴 분배 로직은 Archicad 22 이전 버전과 동일합니다. 각 열의 폭 그리고/또는 각 행의 높이를 정확한 크기로 설정하십시오.)

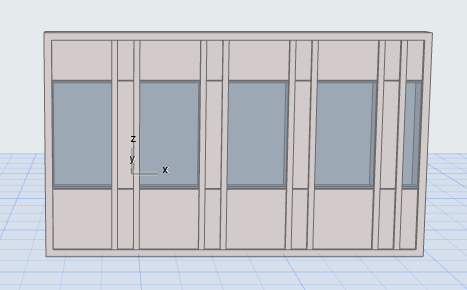

그 결과 3D에서의 커튼월은 고정된 크기의 행과 열을 갖습니다.
이 고정된 패턴은 경계의 크기를 채울 만큼 반복된 후 절단됩니다.
"레프트오버(leftover)"에 대한 인필 정의하기 (고정된 크기 행 그리고/또는 열)

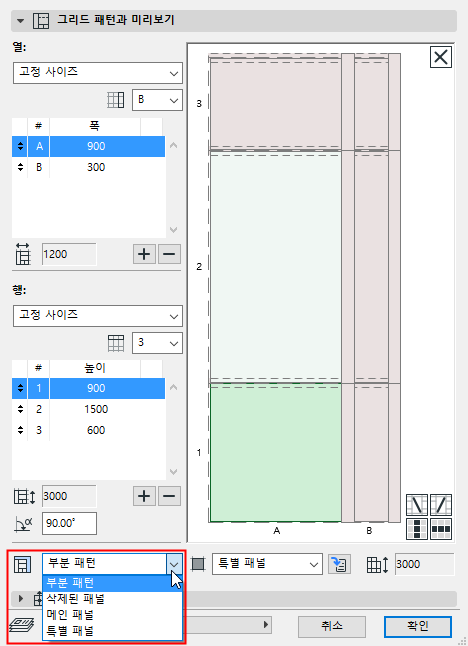

행 또는 열이 고정된 크기에 맞춰져 있다면, "다음으로 인필" 컨트롤을 사용하여 패턴의 끝이 경계와 일치하지 않은 경우 경계 안쪽에서 "레프트오버"로 무엇을 할 것인지를 정의할 수 있습니다.
- 부분 패턴은 커튼월 경계의 끝에서 해당 패턴이 속하는 부분에서, 패턴을 절단합니다.
- 또는패널 클래스를 선택합니다. 레프트오버 세그먼트는 (수평 그리고/또는 수직 방향에서) 이 패널 유형으로 채워지게 됩니다.
- 패턴 원점 설정은 인필의 배치에 영향을 미칩니다(아래 예시 참조).
인필 설정 예시
이 커튼월은 고정된 크기 행과 열이 있는 그리드 패턴을 사용합니다.
커튼월 그리드 패턴
다양한 인필과 패턴 원점 설정의 경우를 볼 수 있습니다.
청색 선은 커튼월 경계를 나타냅니다.
적색 점선은 반복되는 패턴을 나타냅니다.

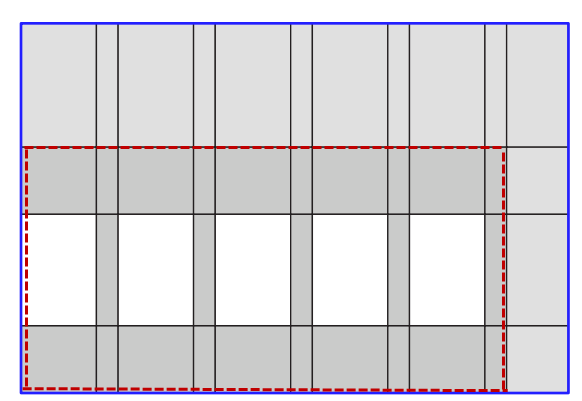

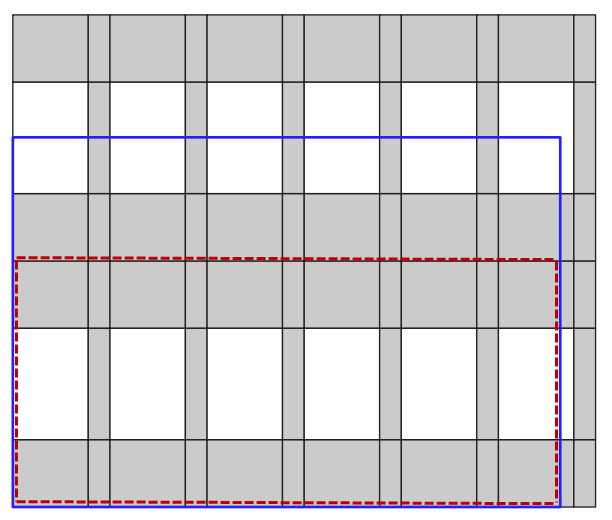

다음으로 인필: 부분 패턴패턴 원점: 부분 패턴
다음으로 인필: 특별 패널패턴 원점: 좌측 하단

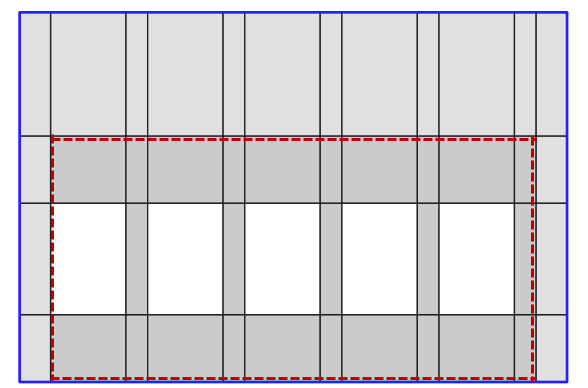

다음으로 인필: 특별 패널 수평 패턴 원점: 중심에 맞춰 정렬 수직 패턴 원점: 하단

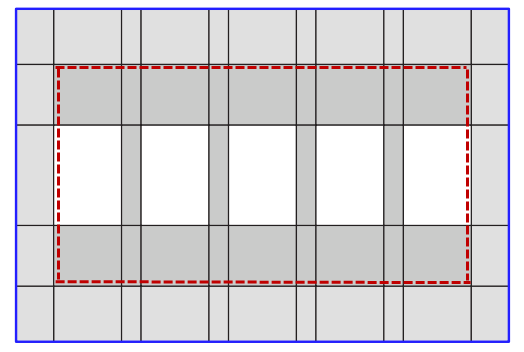

다음으로 인필: 특별 패널 패턴 원점: 중심에 맞춰 정렬 (양쪽 방향)
“최적 분할” 패턴 분배
이 로직에서는, 커튼월 패턴이 "레프트오버" 없이 커튼월 세그먼트의 끝과 정확히 일치합니다.

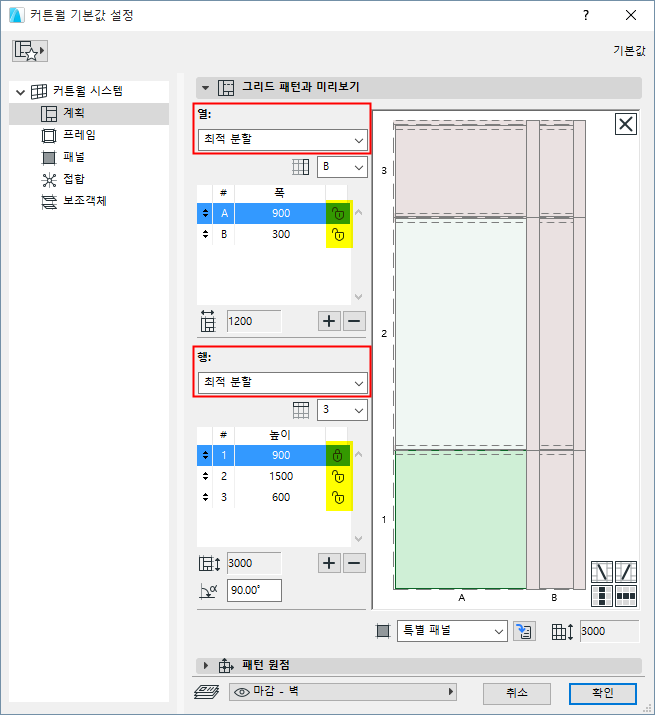

계획의 행 그리고/열에 대해, 최적 분할 옵션을 선택합니다.
- 각 열 폭 그리고/또는 각 행 높이를 원하는 크기에 맞춘 후, 자물쇠 아이콘을 사용하여 각 행/열이 그 크기가 고정되어야 할 것에 맞춰지거나, 아니면 가변되도록 설정합니다.
- 최소한 하나의 행 또는 열이 반드시 가변으로 설정되어야 합니다. 즉, 해당 행 또는 열은 사용자가 입력한 크기에 상대적으로 늘어나거나 줄어들 수 있습니다.
- 어떤 값을 "가변"으로 설정하면, 그 결과 행 또는 열이 이 값에 되도록 가깝도록 크기가 설정됩니다. 여러 개의 가변 값(예: 300과 600의 가변 열 폭 2가지)은 그 상대적 크기를 유지합니다. 즉, 가변 열 하나는 항상 다른 열의 폭의 2배가 됩니다.

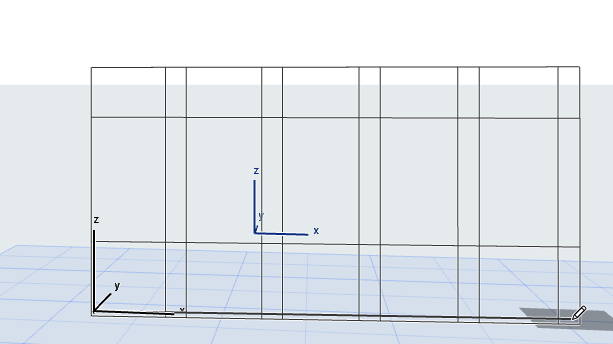

최적 분할 커튼월을 입력할 때, 피드백이 나타나 해당 행과 열 패턴이 자동으로 균등하게 분배됨을 보여줍니다.
여기에서 "다음으로 끝남" 컨트롤을 사용하여, 마지막 열에서 다른 패널을 사용할 수 있습니다.

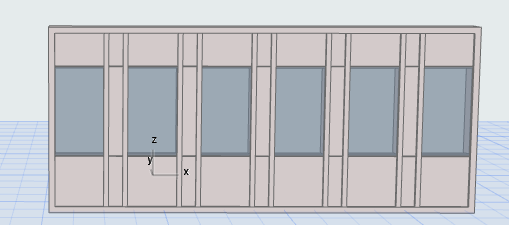

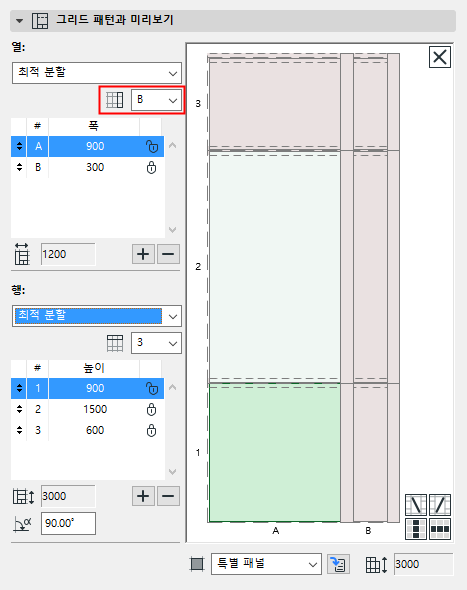

최적 분할 (B열로 끝남)
최적 분할 (A열로 끝남)

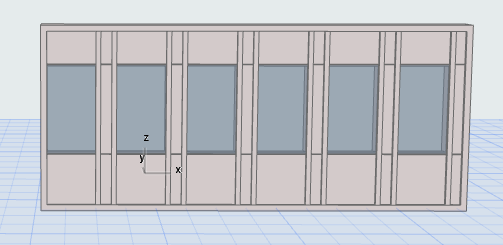

가변 행 또는 열(예: 900 mm, 가변으로 설정된 A열)에 대한 피드백은 결과로 나타나는 커튼월에서 실제로 크기가 조절되었습니다.

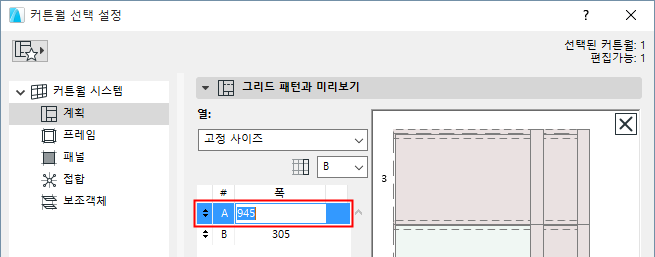

커튼월 선택 설정으로 간 다음, 패턴을 "고정된 크기"로 전환하면 값을 볼 수 있습니다(여기서는 A열이 실제로 945 mm입니다).
분할 수 설정
이 옵션을 사용하여 해당 패턴이 커튼월 세그먼트 내에서 고정된 횟수만큼 반복될 것을 지정할 수 있습니다.
적어도 하나의 행/열이 가변 크기를 가져 늘어날 수 있도록 설정해야 합니다.

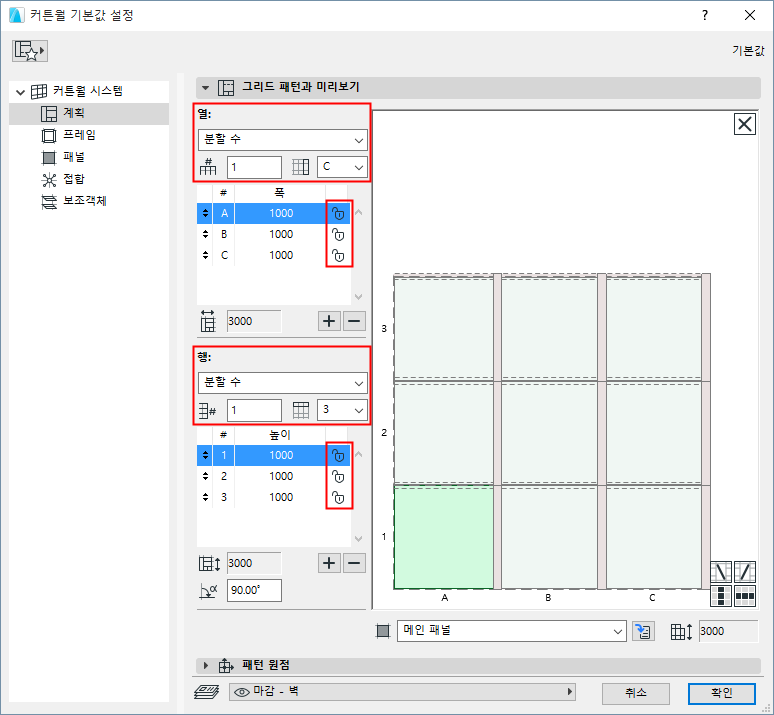

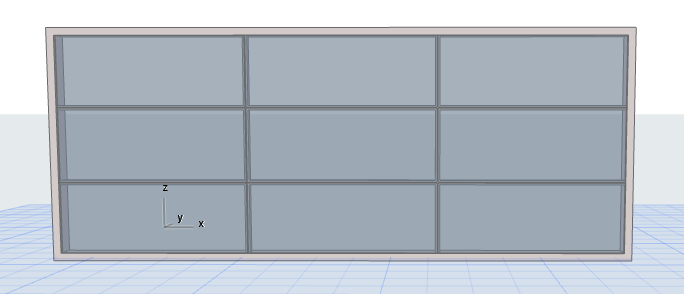

여기에서는 모든 행과 열이 가변입니다. 커튼월이 얼마나 높고 넓게 그려지는지에 상관 없이, 해당 패턴(열 셋과 행 셋)은 정확히 한 번 반복됩니다.
다음으로 끝남(행/열)
행이나 열 중에서, 패턴을 끝낼 하나를 선택합니다.
예를 들면: 사용자의 패턴에 두 개의 열 유형, 즉 A와 B가 있다고 하면,
끝 열을 B로 설정합니다.
커튼월을 배치하면, AB 패턴이 고정된 크기를 사용하여 반복되지만, 세그먼트의 마지막 열은 B열이 됩니다. (적용 가능한 경우 충전이 따라옵니다.)

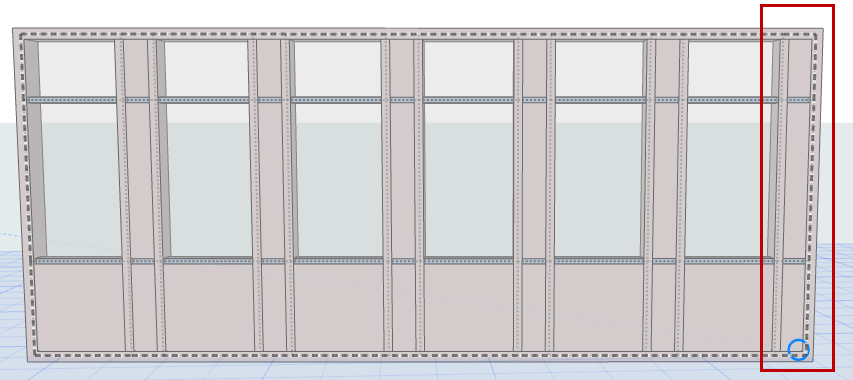

B열로 패턴이 끝남

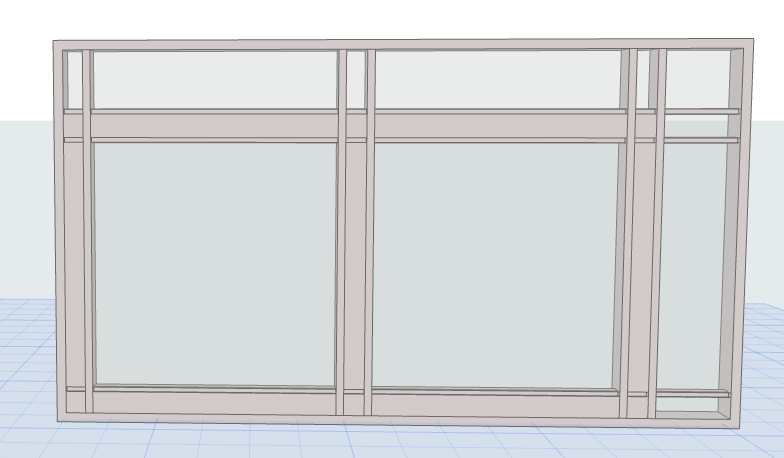

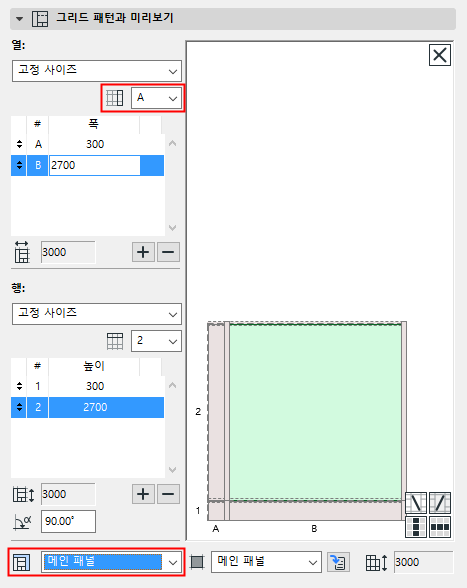

A열로 패턴이 끝남 - 그 후 인필

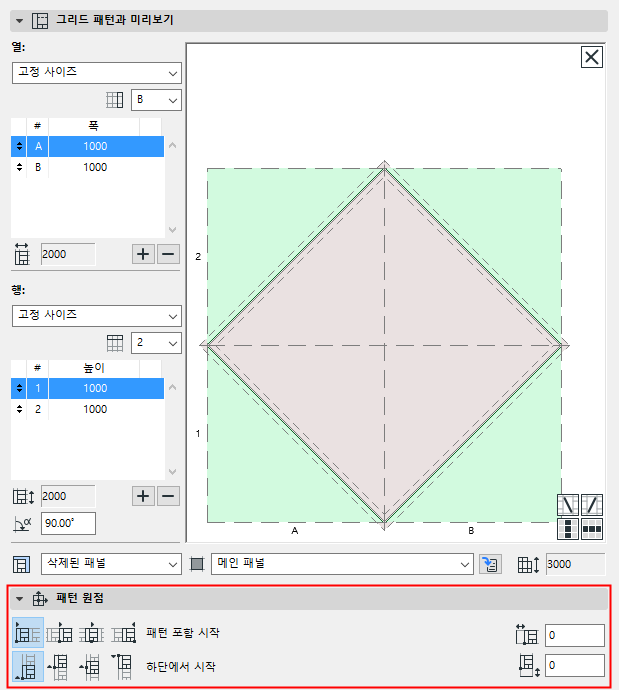

패턴 원점(고정된 크기 패턴의 경우)
패턴 원점을 정의하면 그리드 패턴의 원점이 커튼월 세그먼트 위 특정 점에 고정되며(수평 및 수직 방향 양쪽으로), 선택적 오프셋이 더하거나 빠집니다.
툴팁과 아이콘을 사용하여 필요한 하나를 선택할 수 있습니다.
수평 패턴 원점
- 세그먼트의 시작에 있는 원점
- 세그먼트 중간에 있는 원점 수평 패턴은 세그먼트의 중앙에서 시작하며, 양쪽 방향으로 바깥으로 분배됩니다. (커튼월의 중앙은 항상 커튼월을 가로지르는 수평 그리드선을 갖습니다.)
- 패턴 중간점은 세그먼트 중간점에 있습니다.
- 세그먼트의 끝에 있는 원점
수직 패턴 원점
