모델 뷰 옵션: 계단 옵션
모델 뷰 옵션은 2D 및 3D에서 계단의 화면상 및 출력 디스플레이에 영향을 미칩니다. 단면, 입면, 3D 뷰에서 계단의 디테일 레벨 뿐 아니라 2D에서 평면별 디스플레이(평면 또는 반사 천정 평면)를 설정하기 때문입니다.

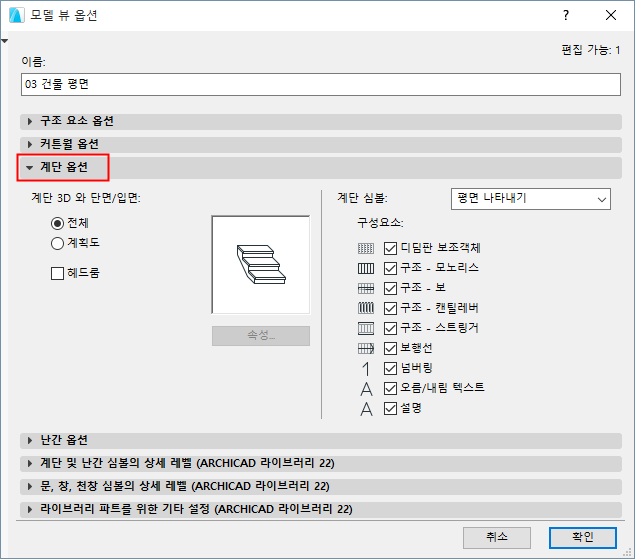

계단 옵션
이 패널은 문서 > 모델 뷰 > 모델 뷰 옵션에 있습니다.

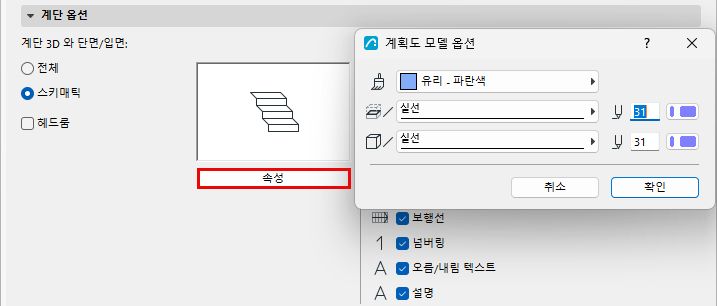

3D 및 단면에서 계단 디테일 레벨
전체 또는 계획도을 선택하여, 단면/입면에서, 그리고 3D 및 3D 문서 창(편집 모드 포함)에서, 계단의 디스플레이 및 출력을 정의할 수 있습니다.

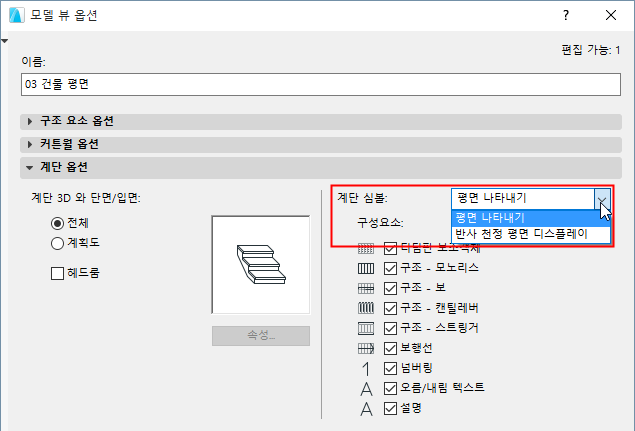

계단 심볼: 평면 나타내기 또는 반사 천장 평면을 선택합니다.
계단 평면 심볼, “평면 나타내기” 또는 “반사 천정 평면 나타내기”에 대해 이 컨트롤을 설정합니다.
(계단 설정 대화상자에서) 각 계단에는 설정이 두 그룹이 있으며, 이들 두 심볼 유형 각각에 대해 디스플레이 환경설정을 정의합니다. 이 모델 뷰 옵션을 전환하여 (계단 평면 심볼) 모델 뷰에 의해 어느 그룹의 설정을 사용할지 컨트롤합니다.

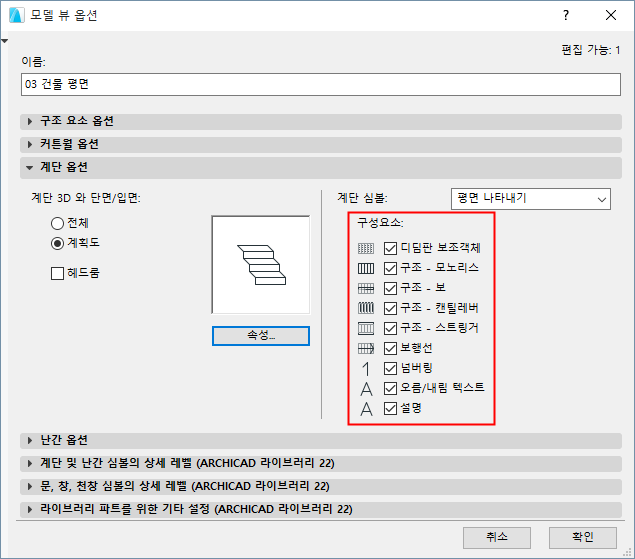

(모델 뷰 옵션에 의해) 계단 심볼 구성요소 보이기/숨기기
모델 뷰 옵션 > 계단 옵션에서 체크박스를 사용하여 모델 뷰 기준으로 계단 심볼에 어떤 항목을 사용해야 하는지를 조절할 수 있습니다.
이들 설정은 계단 설정에서 모든 단일 계단에 대해 덮어쓰기할 수 있습니다.
계단 설정: 심볼 구성요소 참조.
심볼 디스플레이를 미세 조정하려면 모델 뷰 옵션으로 이동하여 "계단 및 난간 심볼의 디테일 레벨" 패널을 사용합니다.
모델 뷰 옵션 계단: 예시
계단에 대한 모델 뷰 옵션은 서로 다른 모델 뷰에 따라 계단의 2D 디스플레이를 미세조정하는 데 있어 광범위한 융통성을 제공합니다.

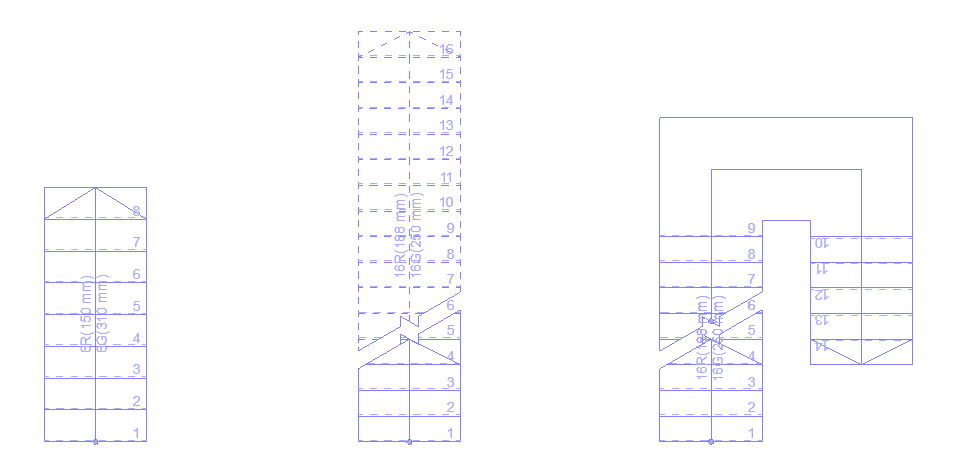

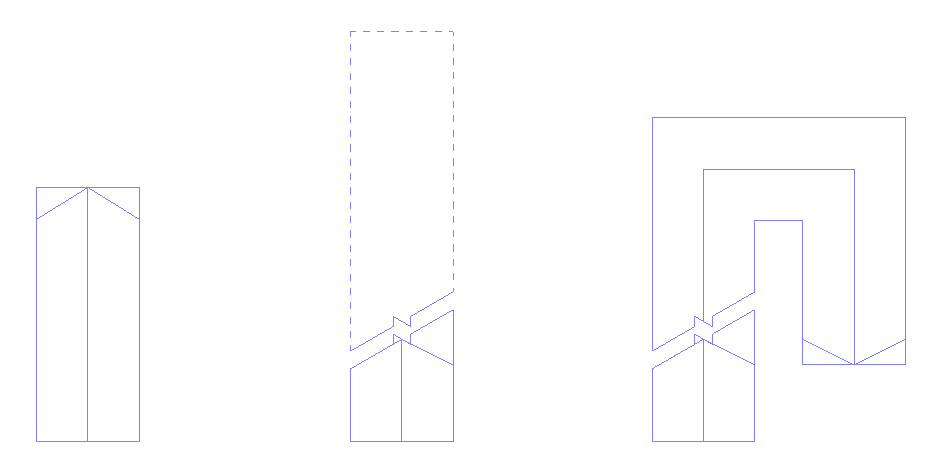

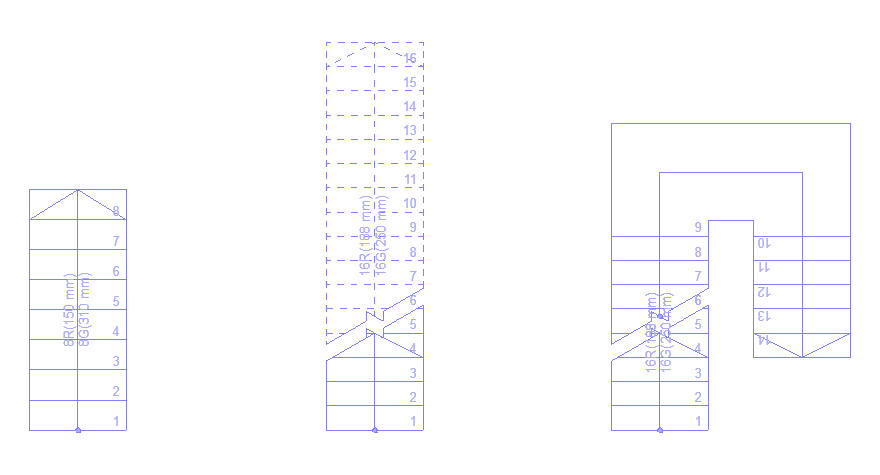

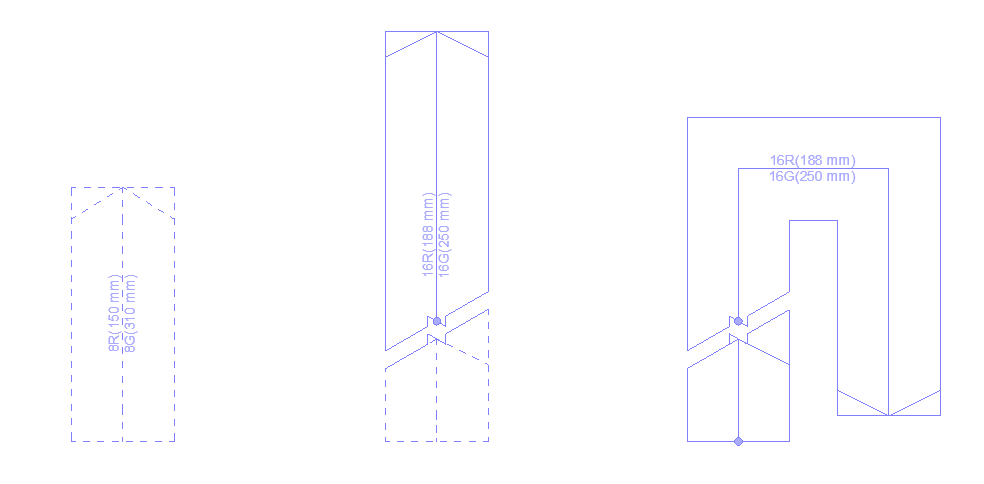

다음 세 계단은 다양한 스케일로 지상층에서 보입니다. 좌측에서부터: 출입구 계단, 층 사이의 계단, 내부계단입니다.
