모델 뷰 옵션: 계단 및 난간 심볼의 디테일 레벨
이 패널은 문서 > 모델 뷰 > 모델 뷰 옵션에 있습니다. 이 설정을 사용하여 평면 및 반사 천장도에서 계단 및 난간 심볼의 디스플레이를 정의합니다.
기본적으로 "간단 설정" 구성이 표시됩니다. 이러한 간단 설정을 사용자 정의해야 하는 경우 고급 설정 페이지를 사용하여 보다 세부적인 옵션을 설정합니다.
계단/난간 디테일 레벨에 대한 간단 설정

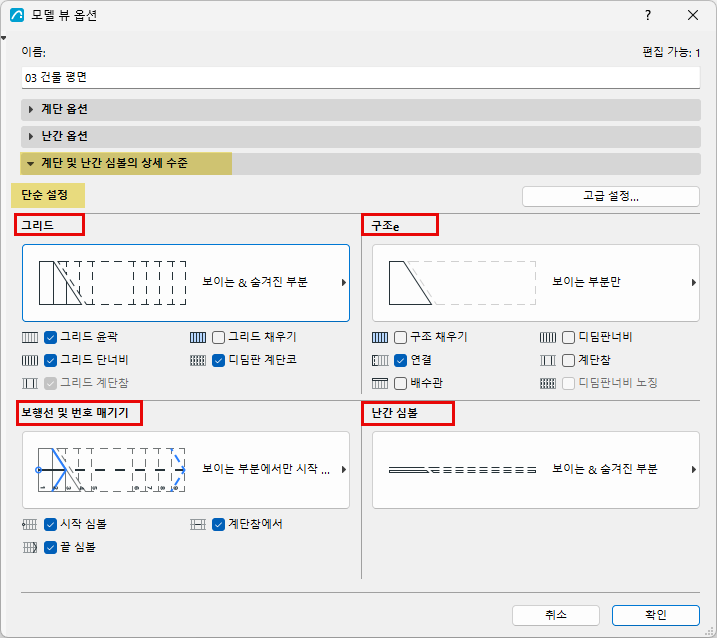

간단 설정 모드에는 계단 및 난간 심볼의 네 가지 주요 그룹 그리드, 구조, 보행선 및 난간이 표시됩니다.
이 페이지를 사용하여 원하는 디스플레이 구성을 정의합니다.

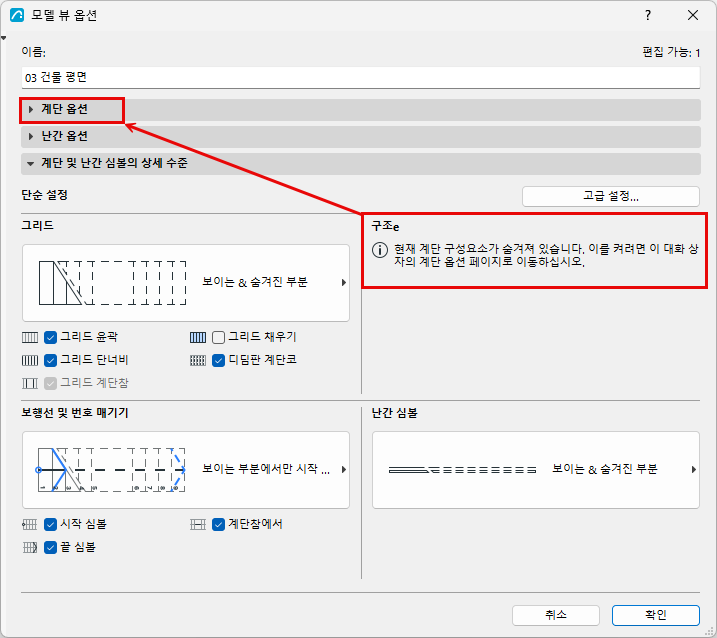

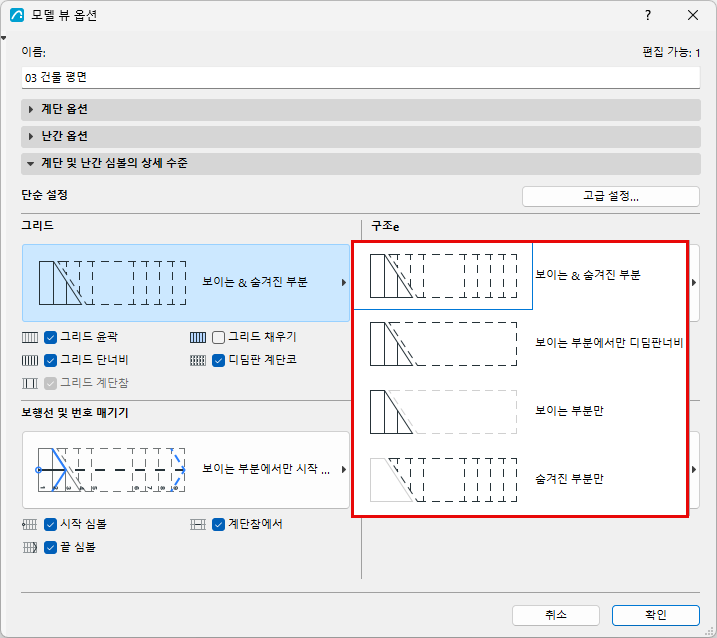

각 그룹에서 디스플레이할 항목의 상자를 체크합니다. 그런 다음 팝업을 사용하여 필요한 디테일 레벨을 설정합니다.
보이는 파트 및 숨겨진 파트
계단의 "보이는 파트"는 계단의 주요 외양을 표현하며, 계단 설정에서 정의된 "보이는" 선 유형을 사용하여 (주로 솔리드 선) 디스플레이됩니다.
계단의 "숨겨진 파트"는 계단의 보조적 외양을 표현하며, 계단 설정에서 정의된 "숨겨진" 선 유형을 사용하여 (주로 파선) 디스플레이됩니다.
보이는 파트는 대개 절단 마크 아래에 있습니다. 숨겨진 파트는 대개 절단 마크 위에 있습니다.
계단/난간 디테일 레벨에 대한 고급 설정
이 모드를 사용하면 계단/난간 심볼 디스플레이를 상세하게 사용자 정의할 수 있습니다. 몯를 열려면 계단 및 난간 심볼의 디테일 레벨 패널의 간단 설정 모드에서 "고급 설정" 버튼을 클릭합니다.

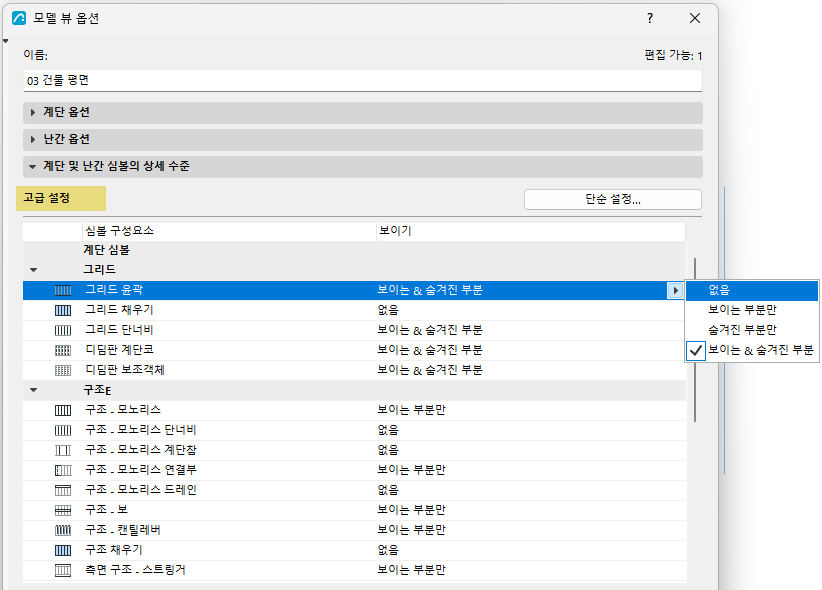

고급 설정 모드에서는 모든 심볼 구성요소가 논리적 그룹으로 묶여 목록 형식으로 표시됩니다. 팝업을 사용하여 디스플레이 환경설정을 지정합니다.

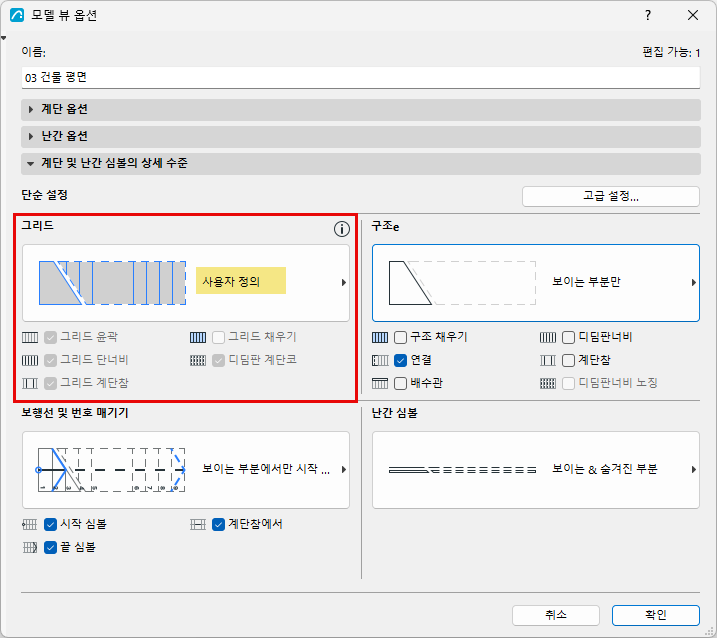

고급 설정에서 변경을 수행하면(예: 그리드 숨기기) 간단 설정을 덮어쓰게 되며 관련 컨트롤이 "사용자 정의"로 표시됩니다.
