난간 세그먼트 및 노드로 작업하기
세그먼트
세그먼트는 두 노드 사이의 난간 파트입니다(폴리라인의 세그먼트와 비슷함). 세그먼트에는 자체 설정이 있으며, 여기에는 난간 패턴 및 세그먼트 높이가 포함됩니다.
난간 1개, 세그먼트 2개

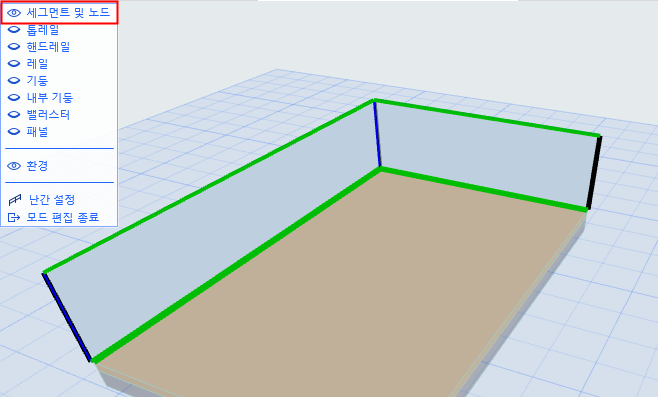

편집 모드에서 세그먼트 및 노드를 쉽게 볼 수 있습니다. 세그먼트 및 노드 가시성을 켜십시오.
편집 모드에서 세그먼트 및 노드
세그먼트 내에서, 모든 구성요소 인스턴스는 서로의 복제품입니다. 이를 편집 모드에서 볼 수 있습니다. 밸러스터 또는 내부 기둥을 선택하면 그 세그먼트 내의 모든 인스턴스를 선택하게 됩니다.

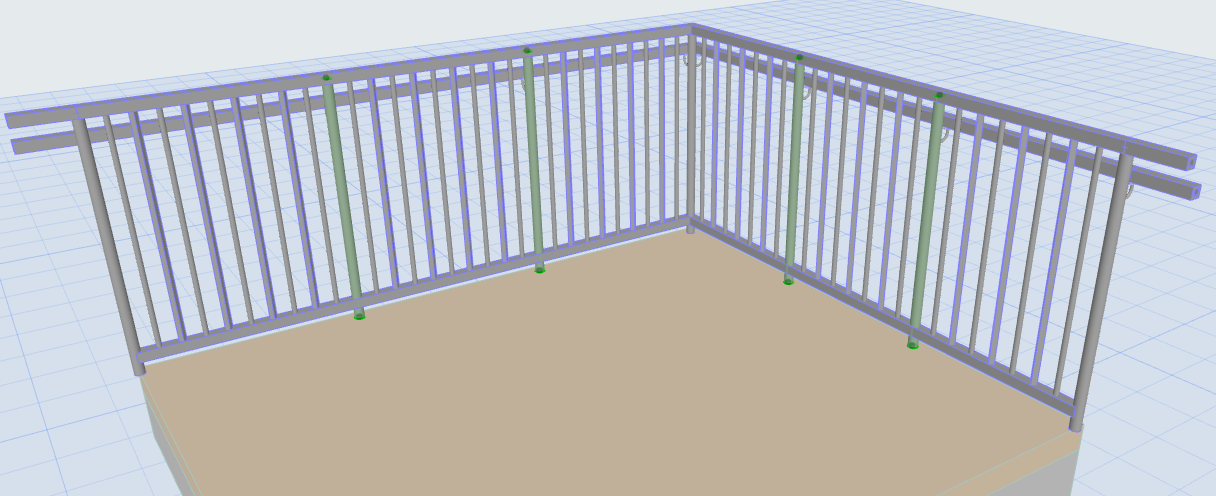

편집 모드: 모든 내부 기둥 인스턴스가 선택됨

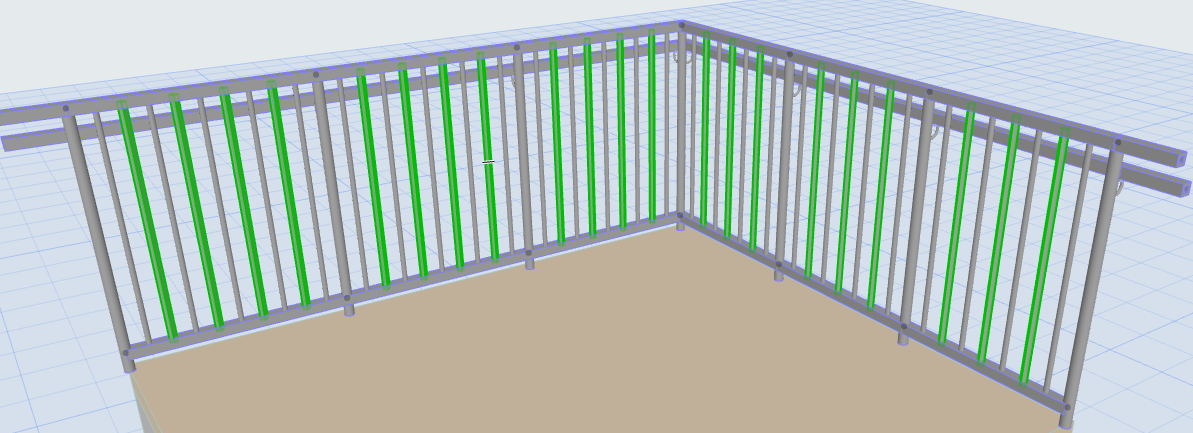

편집 모드: 모든 밸러스터 인스턴스가 선택됨
독립 세그먼트 및 노드 생성
사용자가 선택된 결합 난간의 세그먼트로부터 독립된 세그먼트를 생성하고 싶을 수 있습니다.

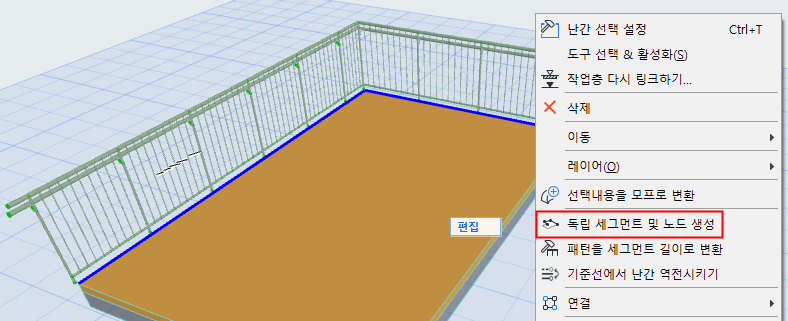

난간을 선택하고 펫 팔레트 명령을 사용합니다.
난간 1개, 독립 세그먼트 2개
노드
노드는 난간 폴리라인의 포인트에서 생성됩니다. 하나 또는 그 이상의 기둥이 각 노드에 배치됩니다.
결합 노드
결합 난간의 보이는 노드는 둥근 점이며, 사용자가 클릭하여 난간을 정의한 각 포인트에서 생성됩니다.
결합 난간 배치하기도 참조.

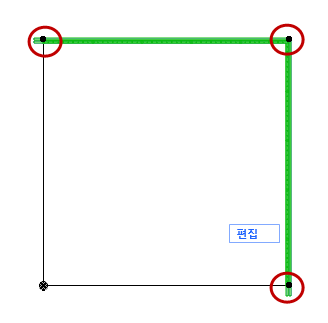

보이는 결합 노드
노드는 보이지 않게 할 수도 있습니다. 결합 난간을 배치할 때, 그 노드는 사용자가 클릭하지 않았더라도 자동으로 생성될 수 있습니다 (예: 다각형의 반대되는 두 코너를 클릭할 때).
이들 역시 결합 노드이지만, 점으로 나타나지 않습니다.

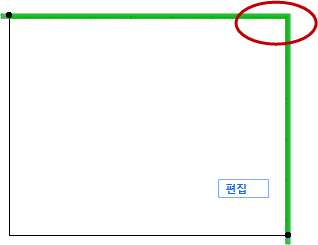

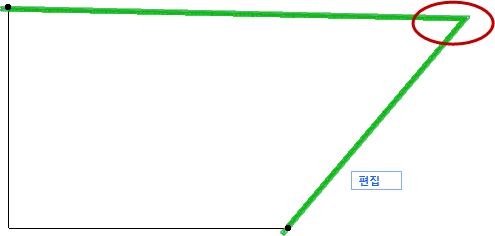

자동으로 생성된, 결합 노드 (보이지 않음)
정적 노드 (네모 점)
난간의 정적 노드는 사각형입니다.

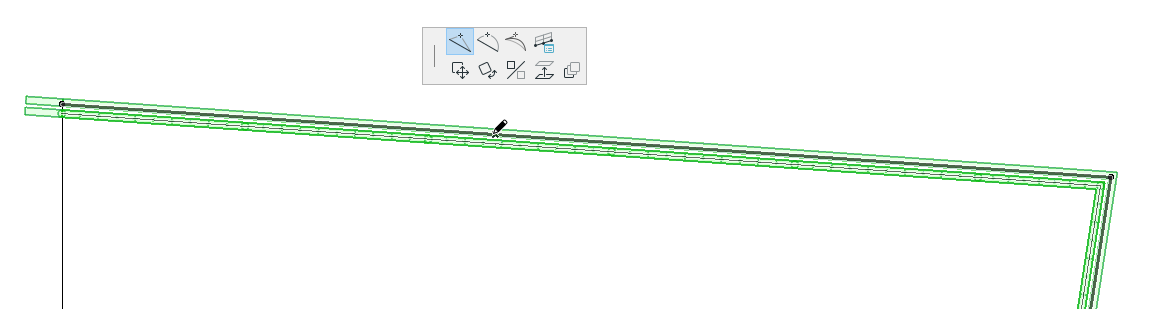

신규 정적 노드 추가

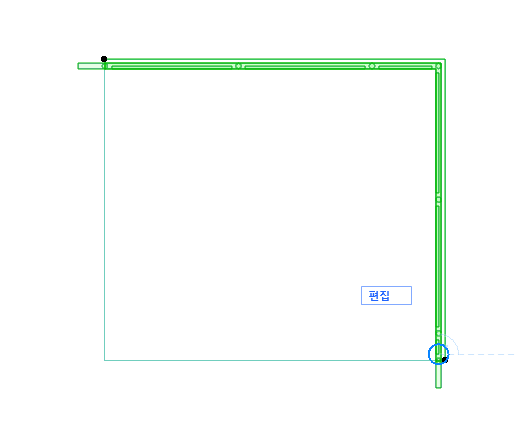

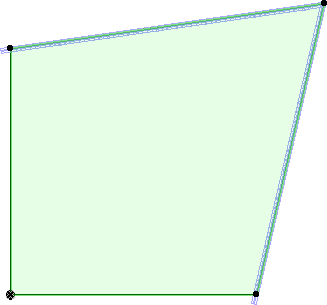

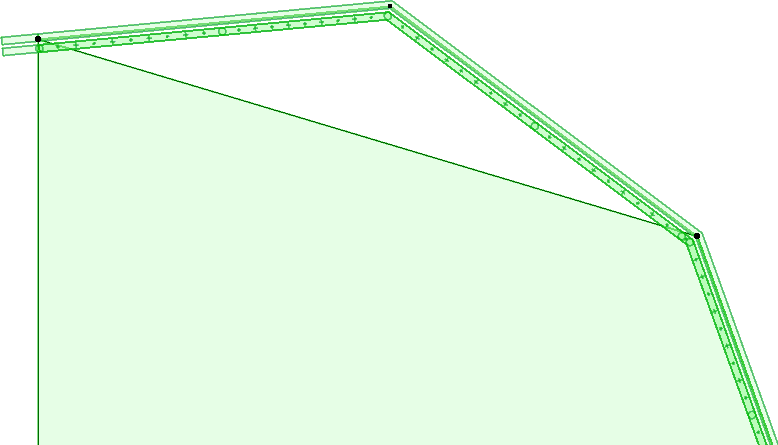

슬래브를 따라 난간의 결합 및 정적 노드
결합 세그먼트/노드를 정적으로 변경하기

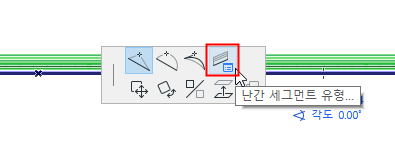

결합 세그먼트를 정적으로 변경하기
이제 세그먼트가 슬래브에서 결합해제되었습니다.

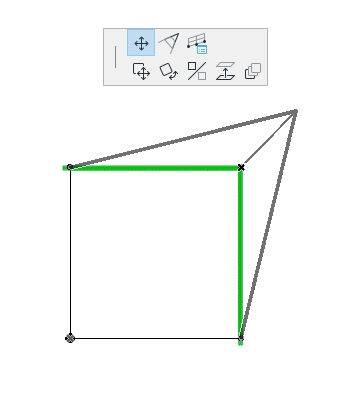

이제 두 지오메트리(예: 슬래브 및 세그먼트)를 따로따로 편집할 수 있습니다.

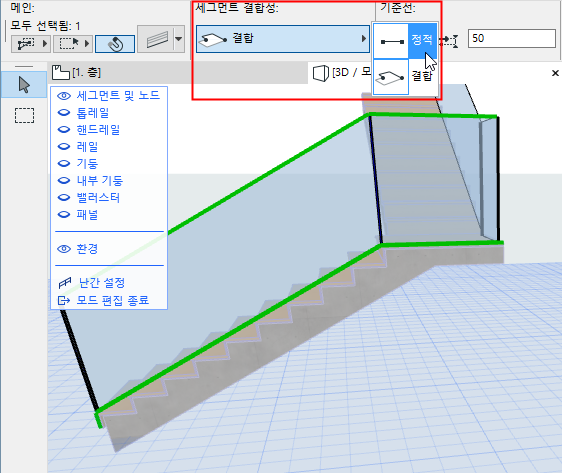

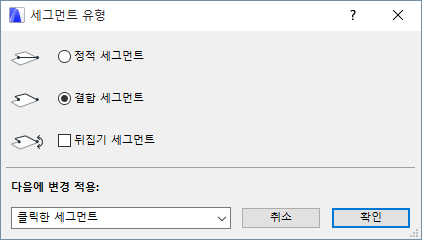

난간 세그먼트 유형: 정적 또는 결합
또 다른 방법은...
이제 두 지오메트리(슬래브 및 난간 노드)를 따로따로 편집할 수 있습니다.

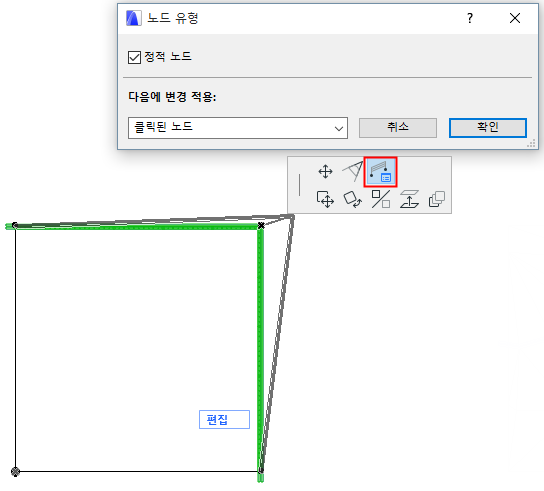

난간 노드 유형: 정적으로 변경
또 다른 방법은...
