난간 설정: 지오메트리 및 심볼 디스플레이

난간 도구 설정 계층에서 상단 레벨 페이지는 전체적으로 난간을 조절합니다.

이 설정 페이지에서, 그 평면 및 절단 마크 디스플레이뿐 아니라 작업 층 정보 및 오프셋을 설정할 수 있습니다.

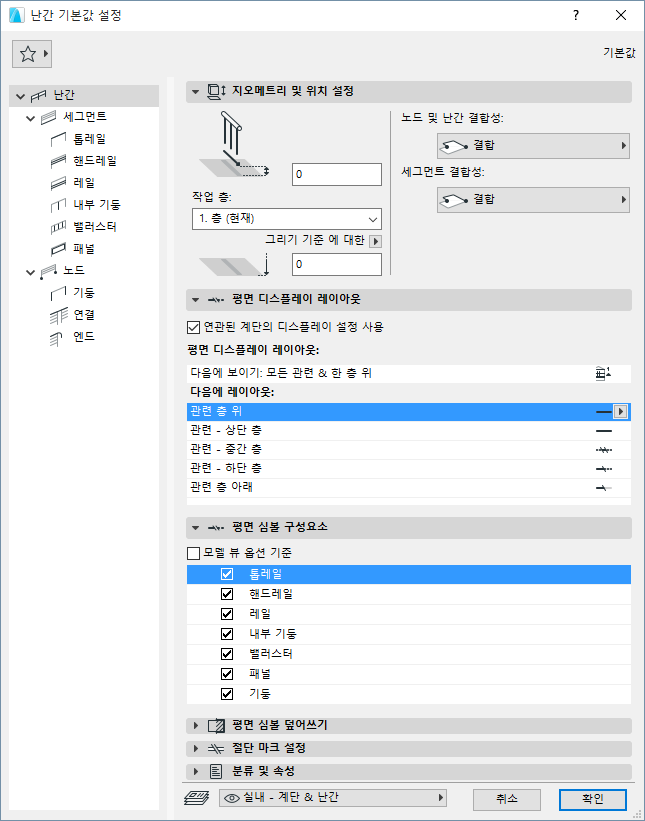

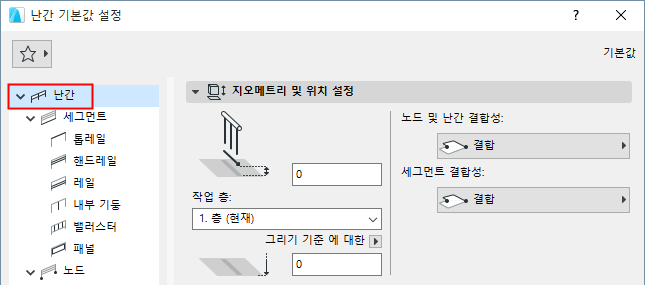

난간 지오메트리 및 위치 설정

작업 층

다음의 작업층 설정들 중 하나를 선택합니다:

현재 층: 난간의 작업 층은 배치된 곳의 현재 층이 됩니다.
난간 하단으로 연결될 층을 선택합니다. 만약 목록에 층들이 모두 보이지 않으면, 층 선택하기를 클릭하여 프로젝트 전체 목록을 가져옵니다.

작업 층으로부터 난간 오프셋

선택적으로, 작업 층에서부터 난간 하단에 대한 오프셋을 정의합니다. (결합 난간에서, 오프셋 필드는 회색입니다. 난간은 그 상위 요소의 작업 층을 따라가기 때문입니다.)

하단 입면높이 [기준 레벨로]

주: 결합 난간에서, 이 필드는 회색입니다. 난간은 그 상위 요소를 따르기 때문입니다.

참조 레벨에서 측정한 대로, 난간의 기준선의 현재 입면높이를 계산합니다. (기본 설정에서는, 참조 레벨이 그리기 기준입니다.)

모프에서처럼, 난간의 하단 높이 값은 난간의 가장 낮은 포인트의 현재 높이를 보여줍니다. 난간의 높이는 이 값에서부터 측정됩니다.

필요한 경우, 팝업 화살표를 클릭하여, 기준 레벨을 변경합니다.

주: 기준 레벨은 옵션 > 프로젝트 환경설정 > 기준 레벨에서 정의합니다.

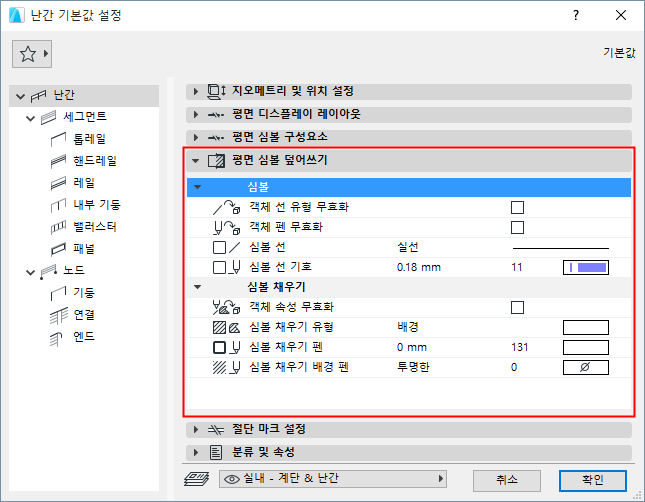

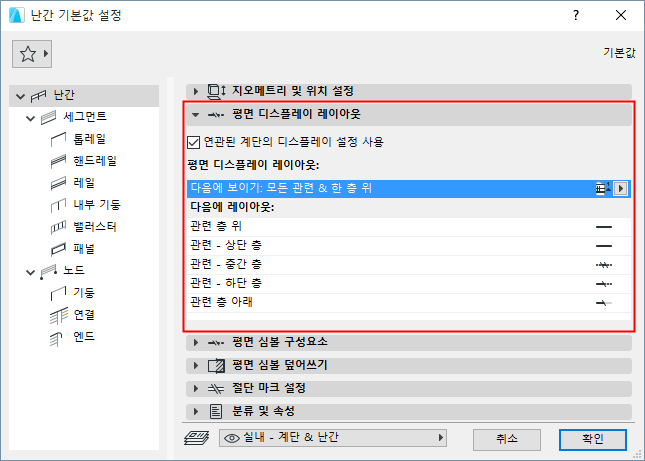

이 패널을 사용하여 각 층에서 난간 심볼의 보이는/숨겨진 파트를 디스플레이하는 방식을 정의합니다.

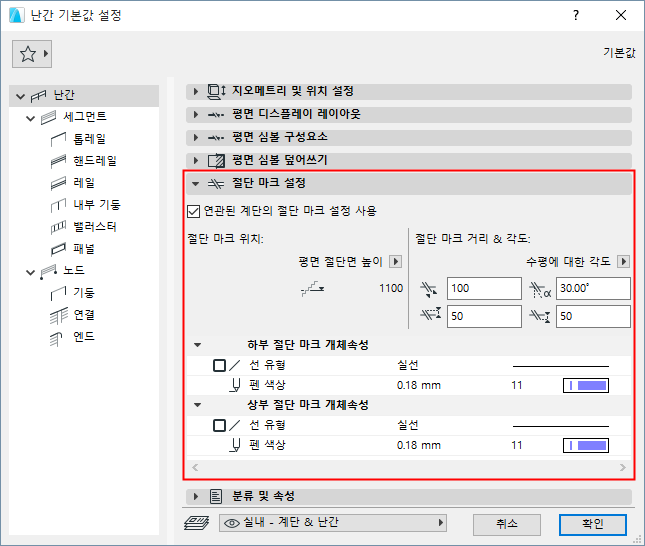

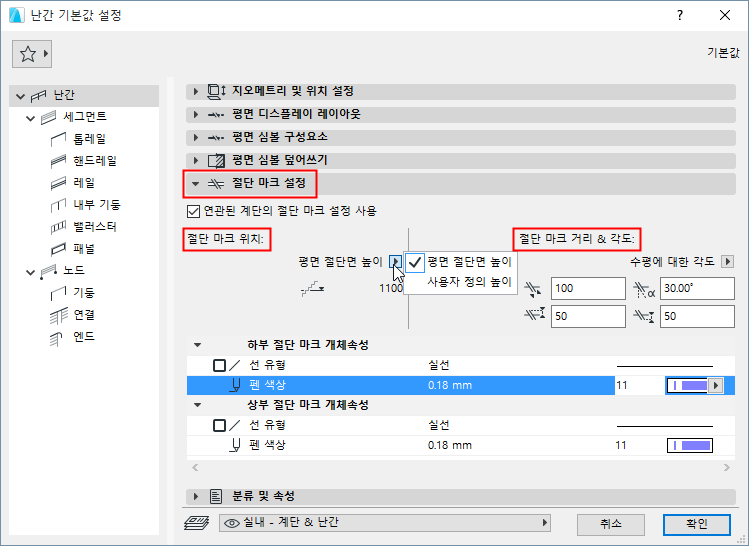

결합 계단의 절단 마크 설정 사용

이 상자는 기본적으로 체크되어 있습니다. 난간이 계단에 결합되어 있는 경우, 계단과 동일한 층에서 디스플레이되며 동일한 옵션과 동일한 절단 마크 설정을 사용합니다.

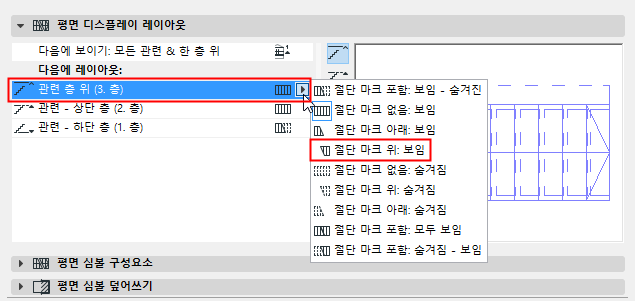

이들 옵션은 다음에서 계단에 대해 정의됩니다. - 계단 디스플레이 레이아웃 (층에서 보이기).

층에서 보이기

팝업을 사용하여 난간의 2D 심볼을 어느 층에서 디스플레이해야 하는지를 정의할 수 있습니다.

사용자가 정의한 층(예: "모든 관련 & 한 층 위")은 아래 필드에 나열됩니다("다음에 레이아웃 " 아래).

관련 층은 계단이 물리적으로 교차하는 층입니다.

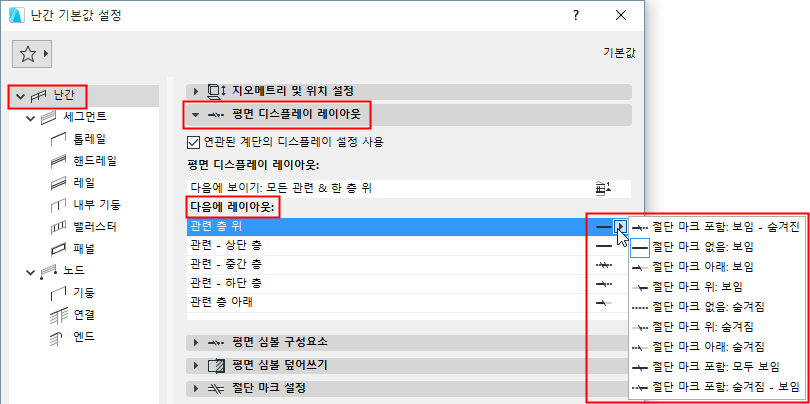

다음에 레이아웃 (각 층에 난간 디스플레이)

다음에 레이아웃 아래에서, 각 층의 이름을 클릭한 다음 해당 층에 난간을 어떻게 디스플레이할지를 선택합니다.

절단 마크: 절단 마크 포함 또는 배제

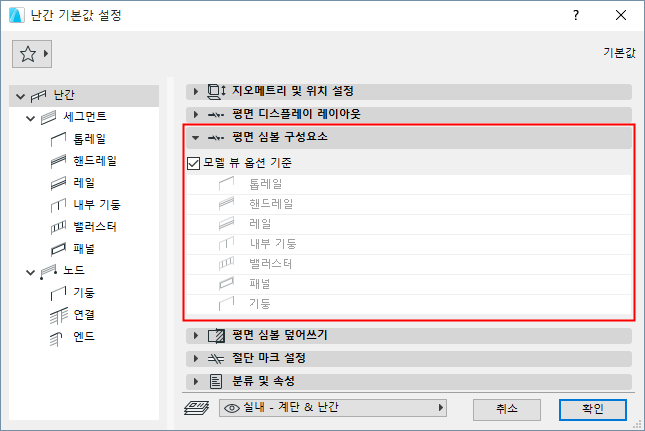

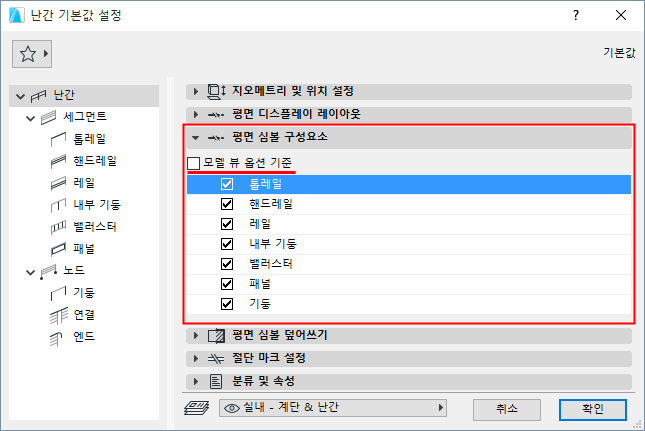

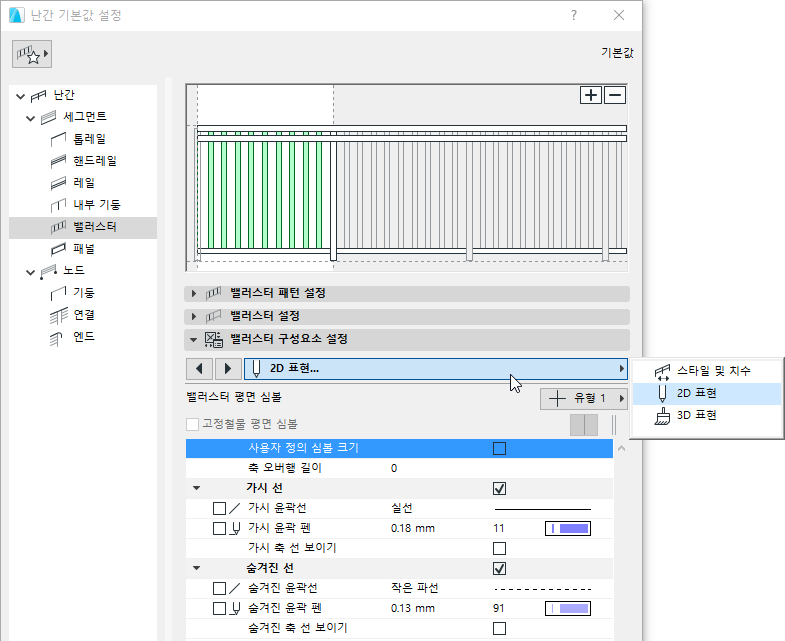

보이는 또는 숨겨진 속성: 난간의 디스플레이된 파트에서 보이는 또는 숨겨진 속성을 사용하기 위함입니다. (숨겨진 및 보이는 파트에 대해) 속성의 세트는 평면 심볼 구성요소 패널에서 각 심볼 구성요소에 대해 정의됩니다.
