레일 구성요소 설정(톱레일/핸드레일/레일)

이 패널은 레일 유형 난간 구성요소, 즉 톱레일, 핸드레일, 레일의 설정 대화상자에서 사용 가능합니다.

사용 가능한 컨트롤은 선택된 레일 구성요소(예: 빌트인, 프로파일)에 따라 다릅니다.

각 수평 레일 유형에 대해 구성요소 설정을 해야 합니다(톱레일, 핸드레일, 또는 레일).

필요한 레일 구성요소의 특정 대화상자에서 설정해야 합니다 (예: 핸드레일을 편집하려면, 핸드레일 설정 대화상자에서 레일 구성요소 설정을 사용합니다).

레일 2D 심볼 유형

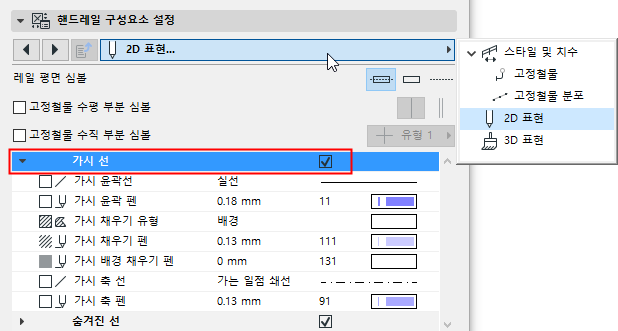

레일 구성요소 설정의 2D 표현 탭 페이지에서 심볼 유형을 선택합니다.

레일 2D 심볼 디스플레이

(보이는 및 숨겨진 레일 파트에 대해) 아래 컨트롤들을 사용하여 레일 구성요소에 대한 2D 디스플레이 환경설정을 설정합니다.

레일의 2D 심볼 보이기/숨기기

기본 설정에서는, 난간 구성요소의 가시성이 문서 > 모델 뷰 > 모델 뷰 옵션 > 난간 옵션에서 정의됩니다.

난간 설정에서 레일 심볼 가시성을 사용자정의합니다. (참조: 난간 평면 심볼 구성요소 .)

고정철물 설정

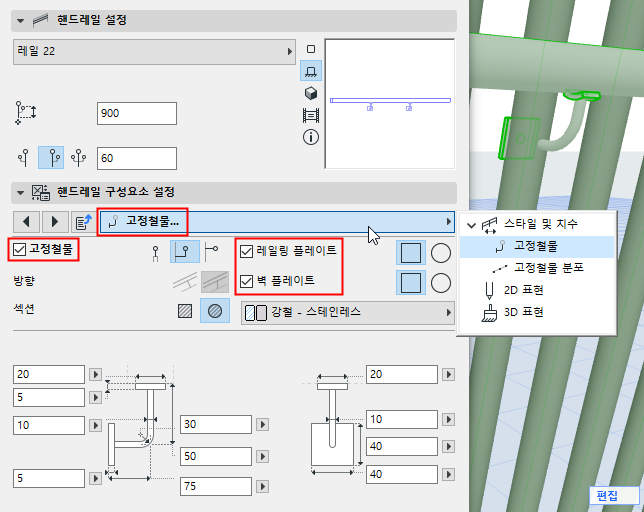

레일 구성요소 설정의 고정철물 탭 페이지를 사용하여 크기 및 빌딩 재질을 비롯한 설정에 액세스할 수 있습니다. 예를 들어, 프로파일 레일 고정철물은 벽 플레이트, 난간 플레이트, 또는 양쪽 모두로 구성될 수 있습니다.

고정철물 분배

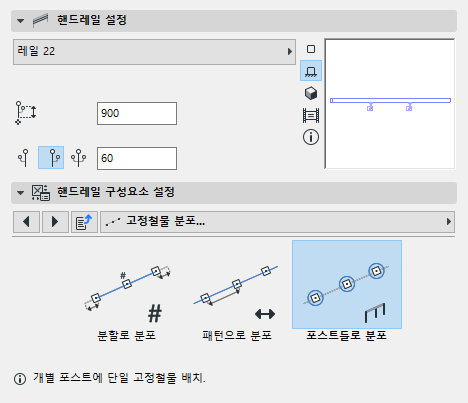

레일 구성요소 설정의 고정철물 분배 탭 페이지를 사용하여 레일을 따라 고정철물을 배치하는 방법을 정의합니다.

분배 방법을 선택합니다.

기둥 기준 분포: 고정철물을 각 기둥 및 내부 기둥에 배치합니다.

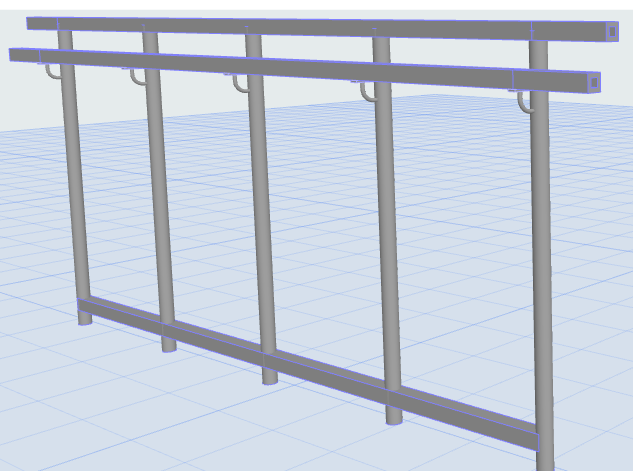

기둥 및 내부 기둥에 핸드레일 고정철물
분할 기준 분포
- 분할의 수 필드에서, 고정철물의 총 수를 입력하여 세그먼트 길이에 따라 배치합니다.
- 엔드로부터 거리는 첫 번째/마지막 고정철물과 레일의 엔드 사이의 간격을 가리킵니다.

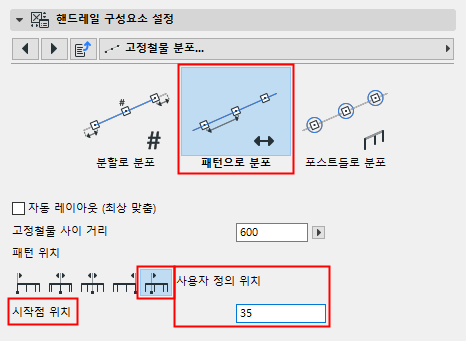

패턴 기준 분포
- 사용자가 지정한 패턴 길이 내에서 고정철물을 균등하게 분배합니다.
- 자동 레이아웃 (최적 고정)을 체크하거나, 또는
- 고정철물을 분배하기 위한 시작점을 선택합니다.
  - 세그먼트 스타트 또는 세그먼트 엔드
  - 세그먼트의 중앙: 하나의 고정철물을 중앙에 배치한 다음, 설정된 간격대로 분배된 나머지를 각 측면에 배치합니다.
  - 최적 고정으로 세그먼트 중앙: 고정철물을 설정된 간격대로 분배하여 세그먼트의 길이 전체에서 대칭이 되게 합니다.
  - 사용자정의 위치: 시작점을 입력합니다 (세그먼트 스타트로부터의 거리).

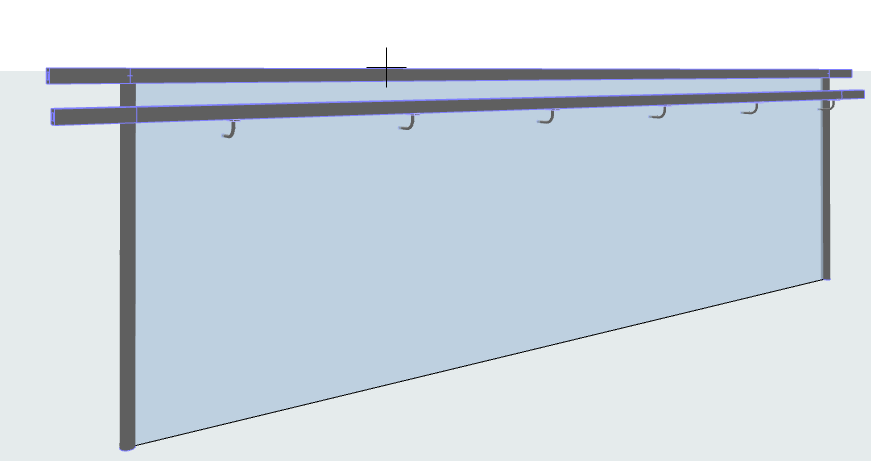

    균등하게 배치된 핸드레일 고정철물: 사용자정의 위치에서부터 시작
