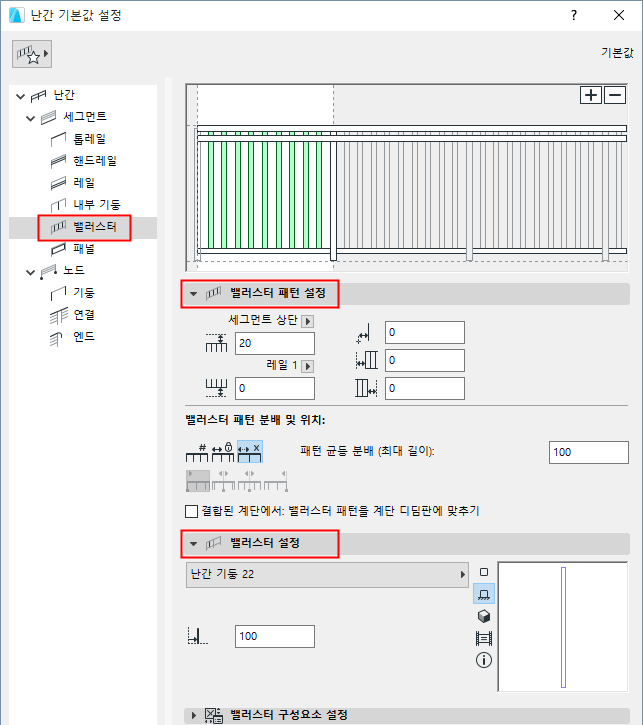

밸러스터 설정 (난간 도구)

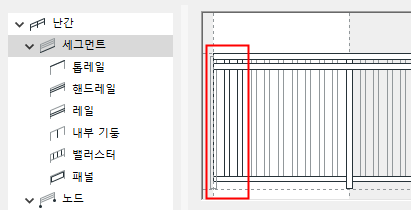

밸러스터는 패턴 안의 패턴입니다. 기본 설정에서, 패턴에는 밸러스터 2개 세트가 포함됩니다. 밸러스터 1개를 선택하면 패턴 편집기에서 그 인스턴스 복사본 모두를 선택합니다.
밸러스터에는 고정철물이 없습니다. 레일/톱레일, 또는 세그먼트 상단/하단 사이의 공간에 배치될 수 있습니다.
벨러스터를 추가하거나 삭제하려면, 패턴 편집기에서 플러스 또는 마이너스 표시를 사용합니다.
패턴 편집기에서 구성요소 추가하기도 참조.
패턴에 추가할 수 있는 밸러스터 수는 다음에 의해 제한될 수 있습니다.
밸러스터 패턴 설정

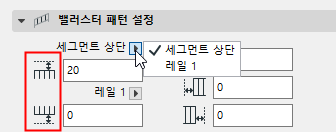

밸러스터 세트에 대한 하단 및 상단 오프셋 값을 입력합니다.
팝업을 사용하여 오프셋을 계산하는 방법을 정의합니다.

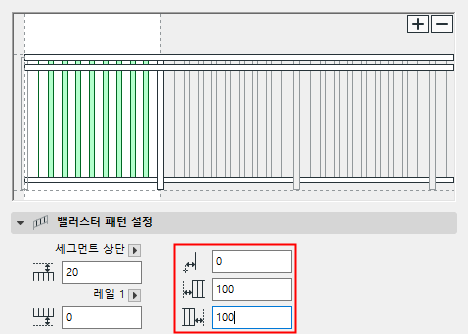

밸러스터에 대한 외측 오프셋을 정의합니다.
밸러스터 패턴에 대해 옵션으로 좌측/우측 오프셋을 입력합니다. 오프셋은 패턴의 좌측 및 우측 엔드로부터 측정됩니다.
패턴 분배 및 위치 (밸러스터)
이들 옵션은 밸러스터 패턴 분배를 정의합니다.
다음 네 가지 패턴 분배 옵션 중 하나를 선택합니다.

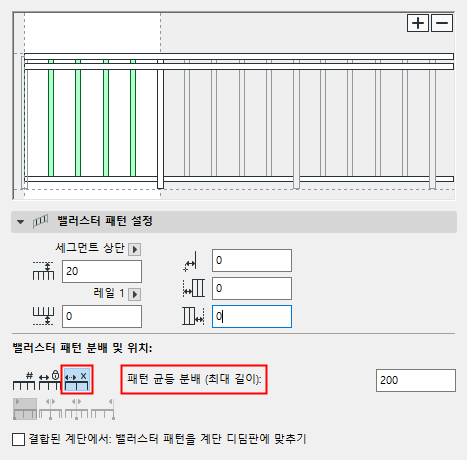

- 패턴을 동등하게 분배: 밸러스터 패턴이 세그먼트 패턴에 걸쳐 반복됩니다. 필요한 경우 패턴 길이가 조정됩니다 (늘어납니다).
밸러스터 패턴에 대해 최대 길이를 입력합니다.

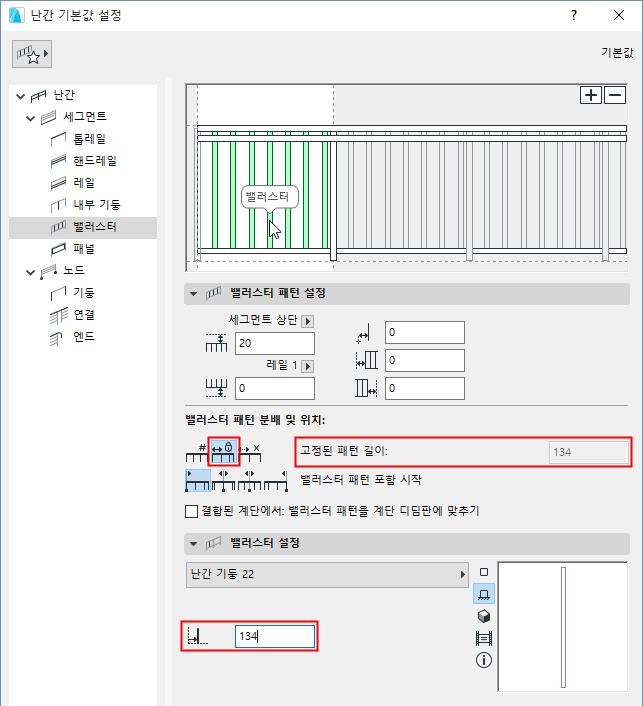

- 고정된 패턴 길이: 밸러스터 패턴 길이는 고정되어 있고 변하지 않습니다.
밸러스터 패턴 길이는 아래의 밸러스터 설정에서 정의된, 밸러스터 세트의 위치 값의 총합입니다.

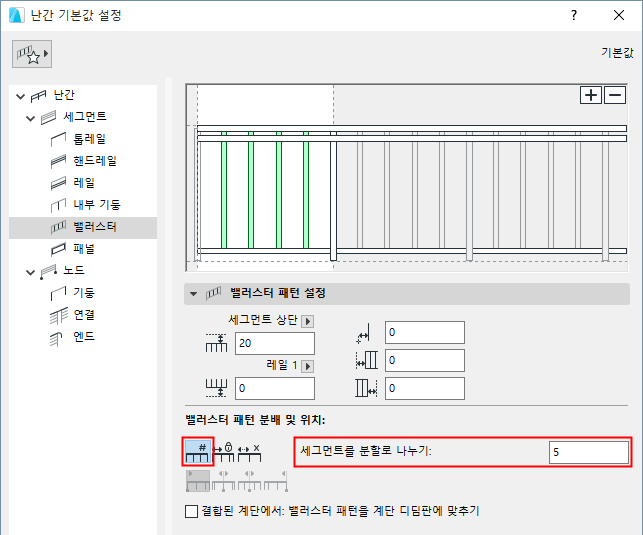

- 세그먼트를 분할로 나누기: 밸러스터 패턴 길이를 분할로 나눕니다. 필드에 분할의 수를 입력하십시오 (예: 5). 밸러스터 패턴은 각 분할에 정확히 들어맞도록 늘어날 것입니다.
- 밸러스터 패턴 길이 = 디딤판 폭: 계단에 연관된 난간에 대해서입니다. (이 옵션을 선택하면 모든 다른 밸러스터 패턴 분배 옵션을 덮어쓰기합니다.)
세그먼트 설정에서 다음도 참조: 관련된 계단에 난간.

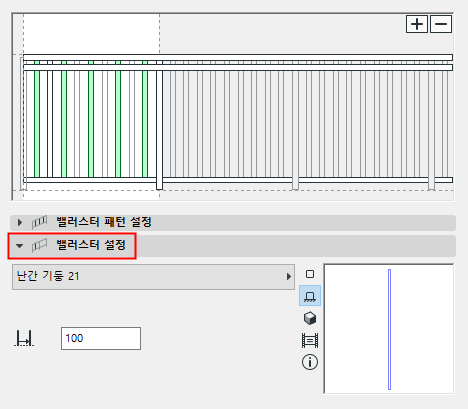

밸러스터 설정 패널
GDL 구성요소를 밸러스터로 선택합니다.
GDL 구성요소에 대한 설정을 정의하려면, 아래의 패널을 사용하십시오. 기둥 구성요소 설정 (기둥/내부 기둥/밸러스터)를 참조하십시오.
사전정의된 내용 외에도, 사용자정의 구성요소를 기둥으로 저장하고 이를 밸러스터로 사용할 수 있습니다.
자세한 사항은 계단 및 난간의 사용자정의 하위요소참조.

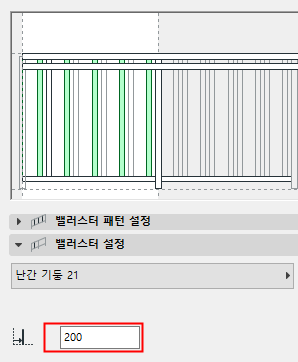

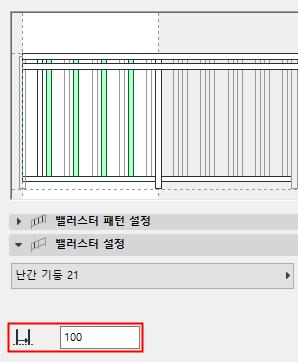

패턴 편집기에서 선택한 밸러스터 세트 각각에 대해: 이전으로부터의 거리로서 밸러스터의 위치를 정의합니다. (밸러스터 세트가 하나보다 더 많다면, 두 값의 총합은 밸러스터 패턴 길이가 됩니다.)
