기둥 구성요소 설정 (기둥/내부 기둥/밸러스터)
이 패널은 기둥 유형 난간 구성요소, 즉 기둥, 내부 기둥, 밸러스터의 설정 대화상자에서 사용 가능합니다.
사용 가능한 컨트롤은 선택된 기둥 구성요소(예: 빌트인, 프로파일, 회전 곡면형)에 따라 다릅니다. 핵심 컨트롤 일부는 여기에 설명되어 있습니다.

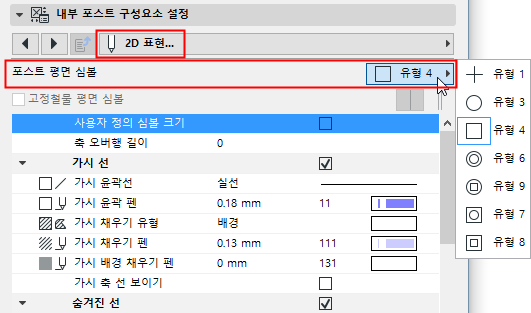

기둥 2D 심볼 유형
기둥 구성요소 설정의 2D 표현 탭 페이지에서 심볼 유형을 선택합니다.
기둥 2D 심볼 디스플레이
(보이는 및 숨겨진 난간 파트에 대해) 아래 컨트롤들을 사용하여 기둥 구성요소에 대한 2D 디스플레이 환경설정을 설정합니다.
기둥의 2D 심볼 보이기/숨기기
기본 설정에서는, 2D 뷰에서 난간 구성요소의 가시성이 문서 > 모델 뷰 > 모델 뷰 옵션에서 정의됩니다.
난간 설정에서 기둥 심볼 가시성을 사용자정의합니다. (참조: 난간 평면 심볼 구성요소 .)

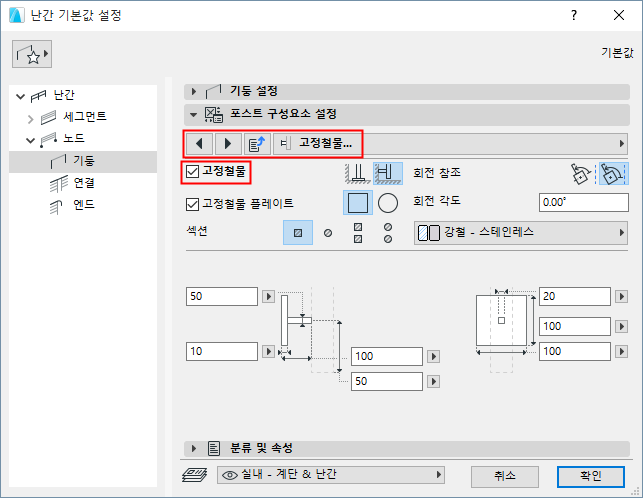

고정철물 보이기
고정철물을 사용하여 기둥을 단일 콘솔과 더불어 부착합니다. 기둥 구성요소 설정의 고정철물 설정 탭 페이지에 있는 고정철물을 클릭하여 크기, 프로파일, 빌딩 재질을 비롯한 설정에 액세스할 수 있습니다. (스타일 및 치수 탭 페이지에서 고정철물 설정을 열 수도 있습니다.)

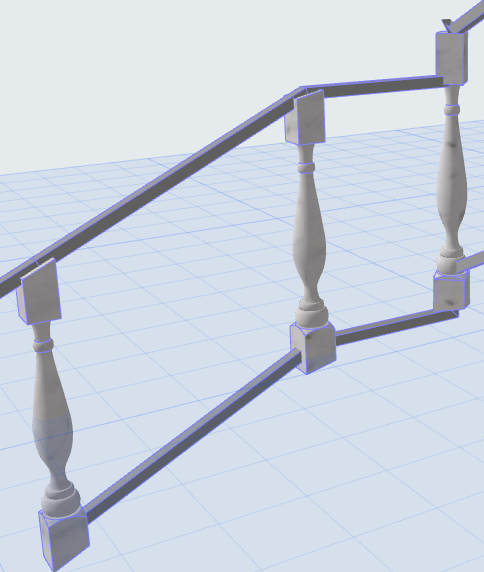

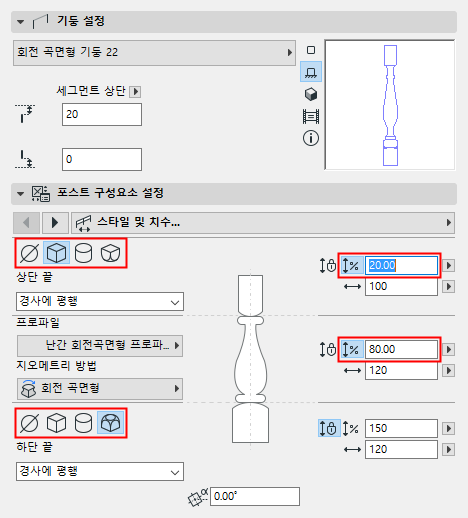

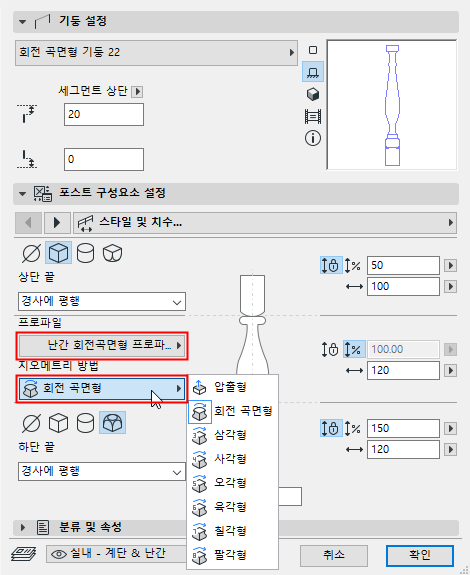

회전 곡면형 기둥 옵션
회전 곡면형 기둥에는 여러 가지 사용자정의 옵션이 있습니다. 미리보기에서 모양을 살펴볼 수 있습니다.
