2D 모프 만들기

도구상자에서 모프 도구를 선택한 다음, 정보상자에서 지오메트리 방법을 선택합니다.

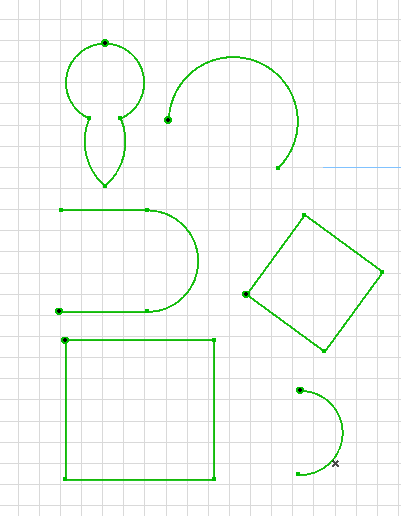

다음 방법들로 평면도나 3D 창에서 2D 선, 폴리라인, 곡선형 및 닫힌 다각형을 만듭니다.

• 다각형
• 사각형 및 자유롭게 회전하는 사각형
• 곡면형 - 중심점 및 반경
• 곡면형 - 원주

이러한 지오메트리 방법들로 입력하는 과정은 2D 드로잉 도구에서 같이 이루어집니다.

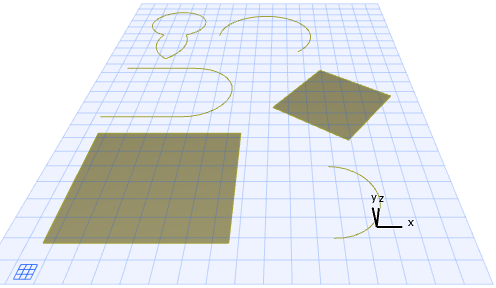

하지만 결과는 2D 다각형이나 선이라기 보다는 모프 면이나 모프 선이 만들어집니다: 결과는 3D 창에서 디스플레이되지만 기하학적인 변수(예. 두께)는 갖지 않습니다. 사용자는 스케치나 도면화용으로 3D 창에서 3D 선과 표면의 결과를 사용할 수 있습니다.

자유롭게 회전

모프 도구의 자유 회전 사각형에 대한 입력 방법으로 공간의 어느 면에서든 사각형을 제도할 수 있습니다.

1. 3D 창에서, 자유회전 사각형 방법을 선택합니다.
2. 두 번 클릭하여 사각형의 첫 번째 변을 그립니다. 공간의 어느 면에서나 이 변을 제도할 수 있습니다.
3. 클릭하여 사각형의 반대 모서리를 배치합니다. 공간 안의 아무 점에나 스냅할 수 있습니다.
