멀티 세그먼트 기둥 생성하기

세그먼트 사이에 구성 가능한 "연결하기" 구성요소가 있는, 멀티 세그먼트로 구성되는 기둥을 설정할 수 있습니다.

기둥 세그먼트를 생성하려면, 설정 대화상자나 그래픽 상호작용을 사용합니다 . 양쪽 방법 모두 아래에 설명하고 있습니다.

관련 동영상 보기

Note:

  • 각 세그먼트는 저마다 분류 및 속성 설정과 고유의 요소 ID를 갖고 있습니다. 하지만 카테고리 정의(예: 리노베이션 상태)는 요소 레벨에서 이어받습니다.
  • 찾기&선택, 라벨, 정보상자, 대화형 요소 일람표 필드는 세그먼트 특정 데이터를 사용할 수 있습니다.

관련 동영상 보기

기둥 설정 사용하기

  1. 기둥 설정을 열고 세그먼트 페이지로 갑니다.
  2. 멀티 세그먼트 기둥 아이콘을 클릭합니다.
  3. 추가를 클릭하여 필요한 만큼의 세그먼트를 추가합니다.
    • “연결” 구성요소는 각 세그먼트 사이에 자동으로 추가됩니다.
  4. 구조 목록에서 세그먼트와 연결을 봅니다. 하나 또는 여러 개를 선택하여 편집합니다.
  5. 미리보기를 봅니다. 목록에서 현재 선택된 세그먼트는 하이라이트됩니다.

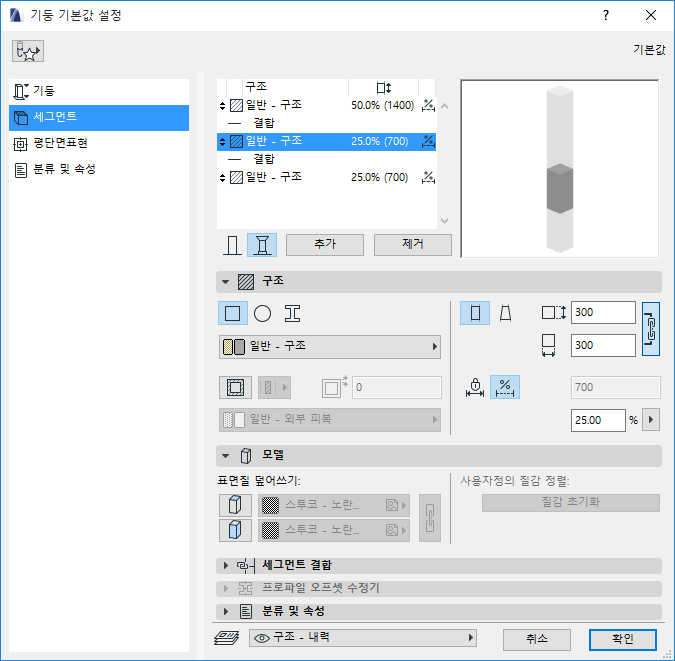

    그림 1. 멀티 세그먼트 기둥

그래픽적으로 생성하기

  1. 3D 창에서 기둥을 하나 선택합니다.

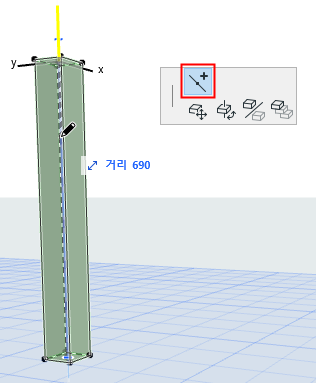

  2. 기둥 축의 펫 팔레트에서 세그먼트 분할을 선택합니다.

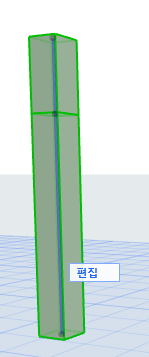

  3. 기둥 축의 아무 곳이나 클릭하면, 해당 기둥이 그 지점에서 세그먼트로 분할됩니다. 반복하여 필요한 만큼의 세그먼트를 더 생성합니다.


관련 주제들:

기둥 세그먼트 또는 보 세그먼트 삭제하기
