모델링 문제 해결: 모프 확인 및 솔리드화하기

비-솔리드 모프란?

모프는 정확히 두 면에서 인접되지 않은 모서리 세그먼트를 포함한다면, 비-솔리드입니다. 독립적인 모서리, 또는 정확하게 연결되지 않은 면이 있는 모프는 비-솔리드입니다.

또한, 종종 복합 모델에서 작업할 경우에는 비 솔리드 요소를 보지 못할 수도 있습니다.

이렇게 되면 문제가 발생할 수 있습니다.

이런 모델링 문제를 발견하여 고치려면, 다음을 실행합니다.

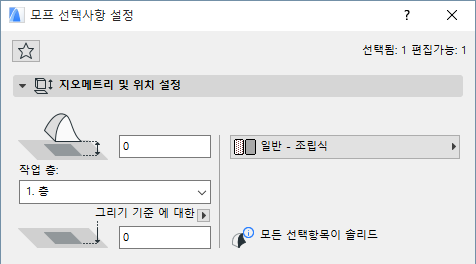

선택한 모프의 정보상자 또는 설정값을 통해 솔리드인지를 확인합니다.

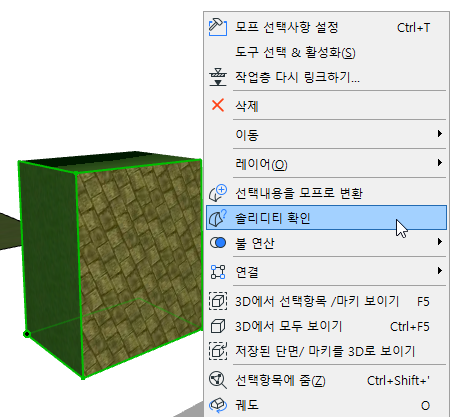

임의의 또는 모든 모프를 선택한 다음, 컨텍스트 메뉴에서 솔리디티 체크 명령을 사용합니다 (동일한 명령이 디자인 > 모프 수정에도 있습니다).

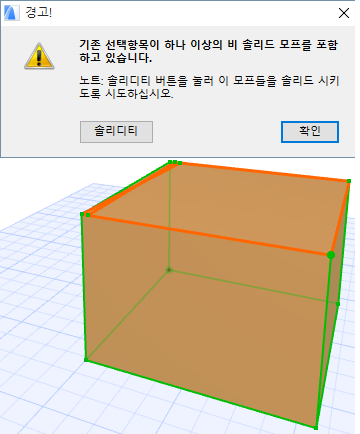

선택한 모프 중 하나라도 솔리드가 아닌 모프가 있으면, 경고 메시지가 뜨고 문제의 모프와 모서리가 모델에서 하이라이트됩니다 (아래 이미지 참조).
솔리디티 를 클릭하여 문제를 해결합니다.

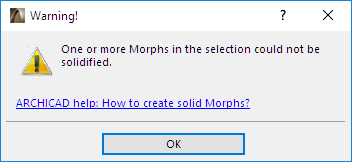

솔리디티 명령이 비-솔리드 모프를 자동으로 수정하지 못한다면 경고 메시지가 나타납니다.

문제의 모프와 모서리는 모델에서 하이라이트됩니다.

모프 모서리를 추가하여 간격을 채우는 방식으로 그래픽 편집에서 이 문제를 해결해 보십시오.

펫 팔레트에서 모프에 추가 명령(연필 아이콘)을 사용하여 간격이 있는 곳에 신규 모서리를 하나 또는 그 이상 추가합니다. 새로운 모서리를 추가할 때마다, 프로그램은 자동으로 모프 내에서 인접한 솔리드 면을 생성하려 합니다.
일부 경우에는, 간격이 있는 기존 모서리 상단에 다른 모서리를 그려 자동 면을 생성하는 방법이 유용합니다.
모서리 추가를 한 후에는 해당 모프를 선택한 다음 솔리디티 체크를 다시 사용하여 편집이 잘 되었는지 확인할 수 있습니다.
