멀티 세그먼트 보 생성하기
세그먼트 사이에 구성 가능한 "연결하기" 구성요소가 있는, 멀티 세그먼트로 구성되는 기둥을 설정할 수 있습니다.
보 세그먼트를 생성하려면, 설정 대화상자나 그래픽 상호작용을 사용합니다. 양쪽 방법 모두 아래에 설명하고 있습니다.
Note:
- 각 세그먼트는 저마다 분류 및 속성 설정과 고유의 요소 ID를 갖고 있습니다. 하지만 카테고리 정의(예: 리노베이션 상태)는 요소 레벨에서 이어받습니다.
- 찾기&선택, 라벨, 정보상자, 대화형 요소 일람표 필드, 치수/라벨은 세그먼트 특정 데이터를 사용할 수 있습니다.
보 설정 사용하기
그래픽적으로 생성하기
- 3D 창에서 보를 하나 선택합니다.

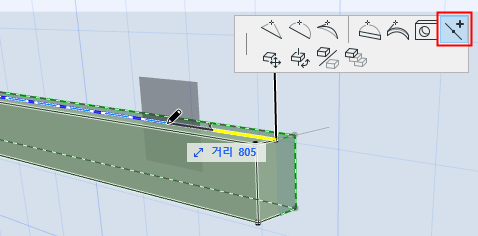

- 보 축의 펫 팔레트에서 세그먼트 분할을 선택합니다.
- 보 축의 아무 곳이나 클릭하면, 해당 보가 그 지점에서 세그먼트로 분할됩니다. 반복하여 필요한 만큼의 세그먼트를 더 생성합니다.
- 세그먼트 길이는 연결을 드래그하여 그래픽적으로 수정할 수 있습니다.
연결 각도 회전하기 참조.

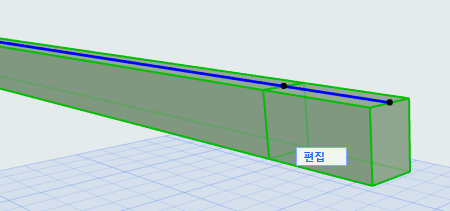

- 세그먼트를 개별적으로 그래픽적으로 편집하려면, 편집 모드를 사용합니다.

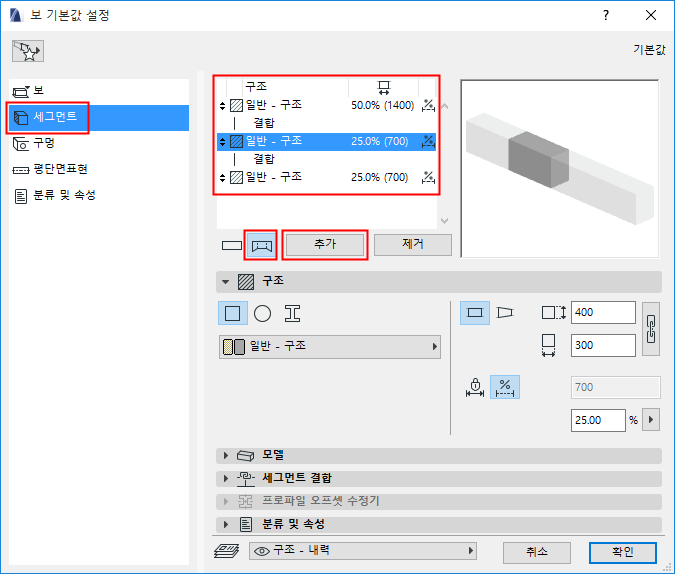

- 각 세그먼트마다 속성을 정의하려면, 설정 대화상자를 사용하십시오.
기둥/세그먼트 구조 정의하기 참조.
