요소에 프로파일 적용

프로파일은 벽, 기둥, 보, 난간 구성요소 또는 라이브러리 파트에 사용할 수 있습니다.

주: 라이브러리 파트에 대한 프로파일은 프로파일 선택 옵션이 있는 GDL 요소(예: 커튼월, 계단 구성요소)에만 적용할 수 있습니다.

요소 설정 또는 프로파일 관리자에서 요소에 프로파일을 적용합니다.

요소 설정 (벽, 보, 기둥)에서:

  1. 요소 설정을 엽니다.
  2. 지오메트리 및 위치 지정 패널에서 "복합 프로파일" 아이콘을 클릭합니다.
  3. 팝업을 사용하여 프로파일을 선택합니다.

    주: 이 팝업은 "다음으로 사용" 설정에 요소 유형이 포함된 프로파일을 나열합니다: 참조 “다음으로 사용” - 프로파일 가용성 정의

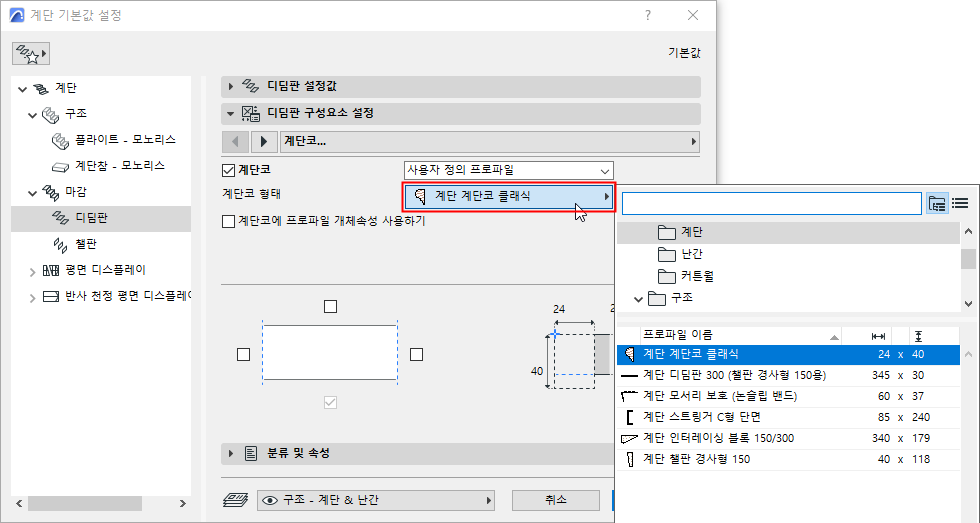

구성요소 설정 (난간, 계단, 커튼월)에서:

예: 난간 구성요소, 커튼월 프레임, 계단 디딤판에 대한 프로파일 구조를 선택합니다.

  1. 요소 설정을 엽니다.
  2. 팝업을 사용하여 구성요소의 프로파일을 선택합니다.

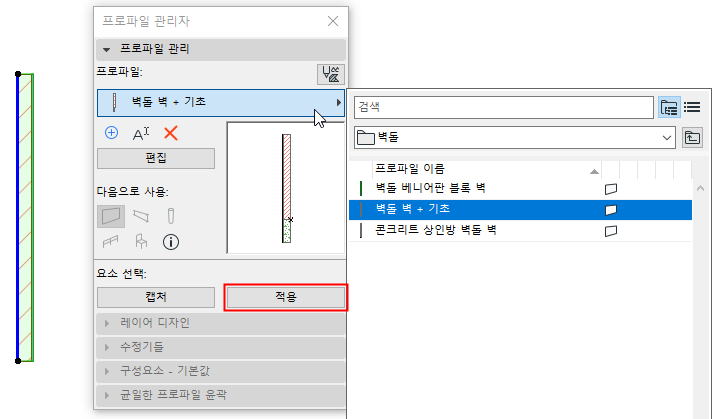

프로파일 관리자에서

  1. 모델 창에서 하나 이상의 요소를 선택합니다.
  2. 프로파일 관리자에 있는 프로파일 선택 팝업에서 선택합니다.
  3. 적용 버튼을 클릭합니다.
