벽 기준선

기준선의 용도

• 기준선은 정리된 교차를 위해 벽을 정확히 연결하는데 도움을 줍니다. 기준선을 코어와 결부하면 코어의 위치 변동없이 편집할 수 있도록 허용합니다.

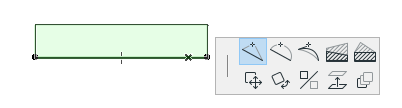

• 기준선은 벽을 선택하고, 움직이고 변환하기 위한 핫스팟과 테두리를 만듭니다. 몇몇 펫 팔레트 편집하기 명령들은 아래의 그림에서 처럼, 선택한 벽 기준선을 클릭해야만 사용할 수 있습니다:

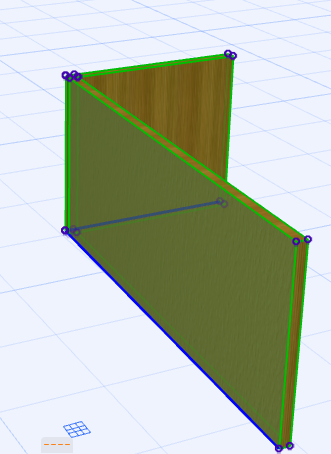

• 기준선 위치는 벽의 "바깥쪽"과 "안쪽" 면을 결정짓습니다. 벽 설정의 모델 패널에 있는 기능들을 사용하여, 별도의 표면 재질을 벽의 "바깥쪽"과 "안쪽" 표면에 적용할 수 있습니다.

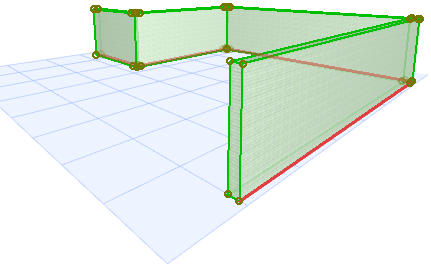

벽의 방향

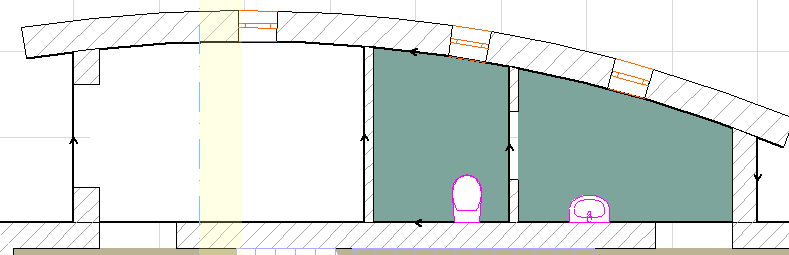

기준선의 화살표가 표시하는 벽의 방향은 벽의 끝점을 정의한 순서대로 정해집니다.

참조: 벽 기준선 수정 및 벽 방향 반전

벽 기준선 위치 변경하기

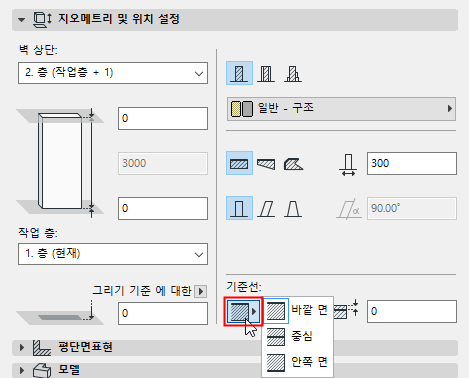

벽 설정의 정보상자나 지오메트리 및 위치설정 패널을 사용하여 기준선 위치를 선택합니다. “C” 단축키를 클릭하여 벽 정보상자에 있는 참조면 옵션을 사용합니다.

기본 벽의 기준선

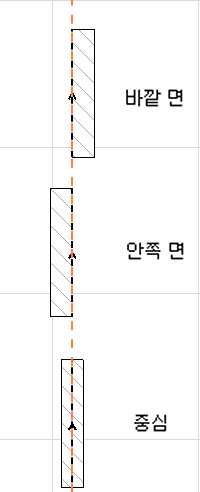

기본벽은 세 가지 선택 가능한 기준선이 있습니다: 바깥면, 안쪽면, 또는 중심을 따라 움직이는 선.

기본설정에 의해, 기준선은 “바깥면” 을 따라 움직입니다.

복합벽의 기준선

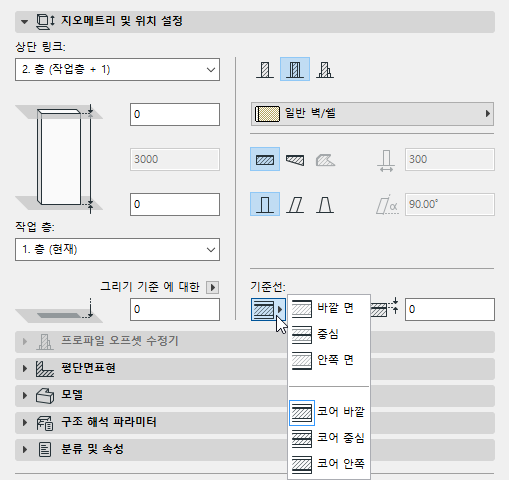

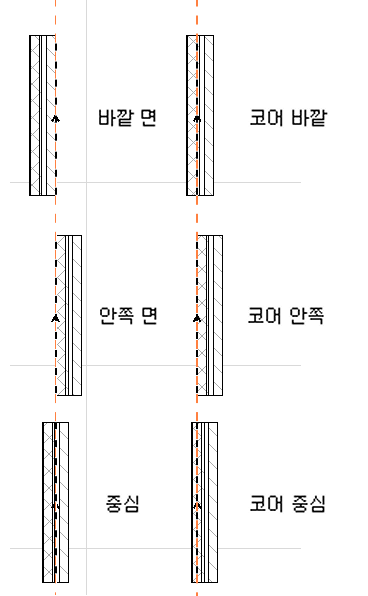

복합체 벽은 6개의 가능한 기준선이 있습니다: 벽의 바깥/중심/안쪽, 뿐만 아니라 벽 코어의 바깥/중심/안쪽.

기본적으로, 기준선은 바깥 면을 따라 그려집니다.

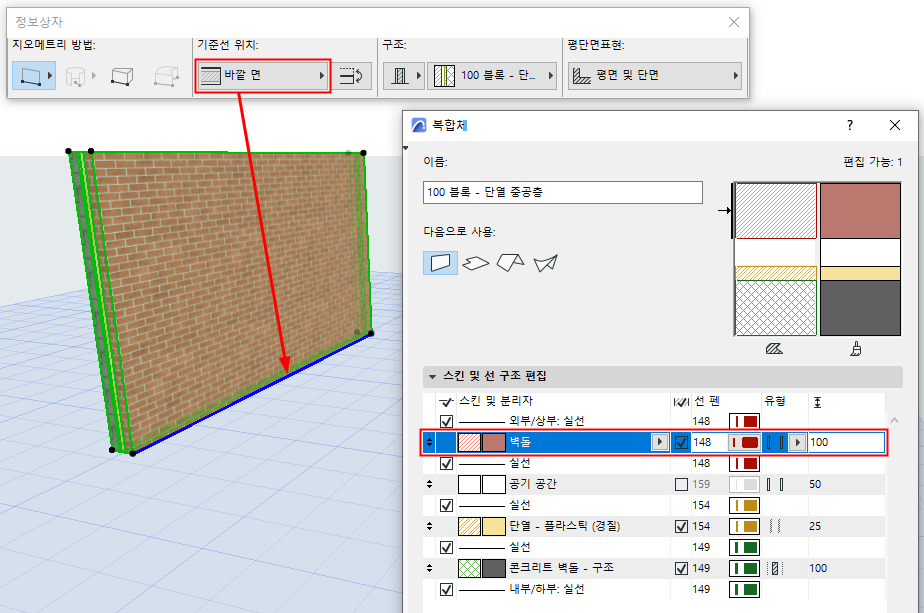

복합체인 경우, "바깥쪽" 표면이 복합체 설정에서 첫 번째로 열거된 스킨입니다.

관련 동영상 보기

사다리꼴 벽의 기준선

사디리꼴 벽은 두 개의 가능한 기준선 위치가 있습니다: 바깥 면 또는 코어 바깥 (코어가 존재할때).

사다리꼴 벽 그리기을 참조.

다각형 벽의 기준선

벽 설정에 있는 기준선 기능은 다각형 벽에는 적용할 수 없습니다. (다각형 벽 기준선은 펫 팔레트를 사용하여 그래픽적으로 옮길 수 있습니다.)

프로파일(복합)벽의 기준선

프로파일 (복합)벽의 기준선은 프로파일 관리자/에디터에서 정의한 사용자 원점에 따릅니다.

참조선 간격띄우기

"바깥" 또는 "안쪽" 기준선을 사용할 경우 양의 오프셋을 입력하여 기준선을 벽의 중심 (또는 코어의 중심)으로 이동합니다. 음수 오프셋 값은 중심(또는 코어 중심)에서 기준선이 멀어지는 쪽으로 이동하게 됩니다. (기준선이 중심에 있으면 오프셋 사용이 불가능합니다.)

기준선 위치를 수정하면, 벽의 몸체가 좌우로 움직인 것을 알 수 있습니다. 기준선이 제자리에 놓여 있습니다.

벽 기준선 수정 참조.

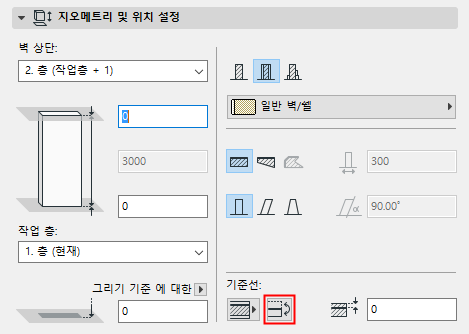

기준선을 따라 벽 뒤집기

이 명령으로 선택한 벽을 그 벽의 기준선을 따라 뒤집거나 대칭시킵니다. 기준선은 제자리에 있지만, 벽은 다른 면으로 뒤집기 됩니다. 개구부들의 개폐방향은 바뀌지 않는다는 점을 주의하십시오.

이 명령은 벽 정보상자나 벽 설정의 지오메트리 및 위치설정 패널에서 사용할 수 있습니다.

벽 기준선 수정 참조.

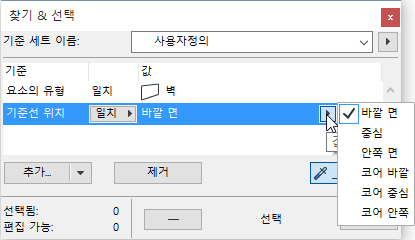

대화형 일람표의 기준선 / 찾기 & 선택

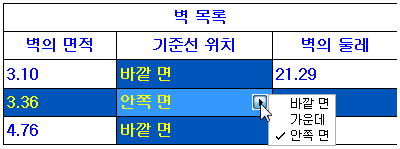

대화형 일람표에서, 프로젝트에 있는 벽을 찾기 & 선택하거나, 벽의 기준선 위치에 따라, 대화형 일람표에서 기준선들을 리스트할 수 있습니다:
