합각 지붕


  1. 일반 모임지붕으로 시작합니다.


    모임지붕 만들기를 보려면, 모임 지붕 참조.

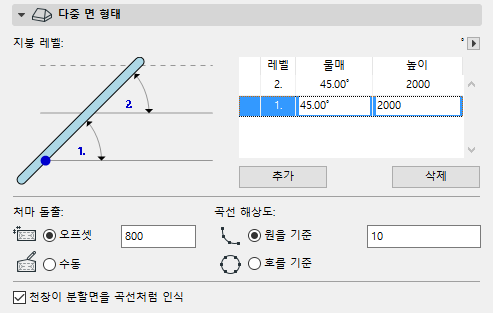

  2. 이 지붕을 두 레벨로 만들기: 지붕 설정을 열어 다중면 지오메트리 탭으로 이동합니다.
    • 추가를 클릭하여 두 번째 레벨을 추가합니다.
    • 첫 번째 레벨 끝 (그리고 두 번째 레벨 시작)인 입면을 입력합니다. 물매는 양 레벨에 같은 값을 적용할 수 있습니다.

    확인을 눌러 지붕 설정을 닫습니다.

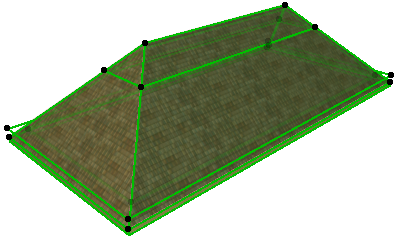

  3. 3D에서 이중 레벨 지붕을 봅니다. 양 레벨의 물매가 동일하기 때문에 두 번째 레벨이 어디서 시작하는지를 보려면 반드시 지붕을 선택해야 합니다.

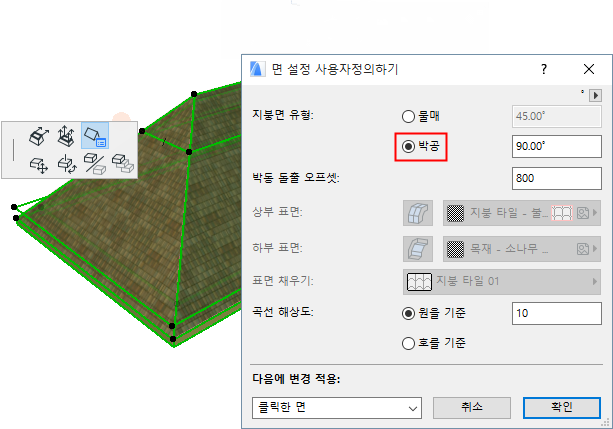

  4. 두 번째 레벨의 양 끝을 박공합니다.



    지붕면 박공으로 변경하기 참조.

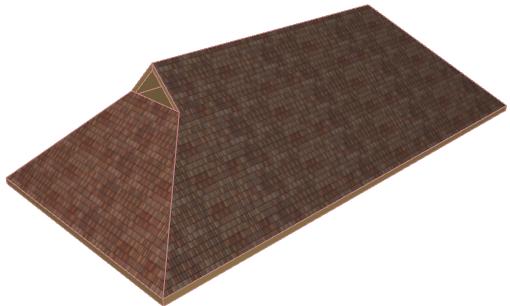

  5. 최종 지붕이 보입니다.
