교차지붕

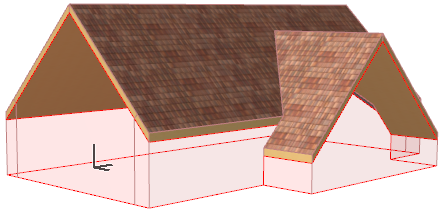

두 개의 별도의 박공지붕을 서로 트리밍하여 이 지붕을 만듭니다.

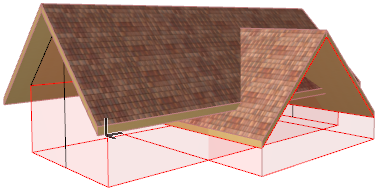

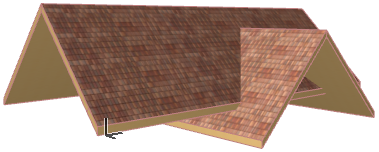

이 것처럼, 각 끝이 박공되고 서로의 꼭대기에 배치된 두 개의 지붕을 만듭니다:

박공지붕 만들기를 보려면, 박공 지붕 참조.

필요한 각 지붕의 피벗선 입면을 수정하여 정확한 지오메트리를 얻을 수 있습니다.
잘라내기 하기 전에, 뷰 > 화면에 나타내기 옵션 > 트리밍 바디에서 트리밍 바디를 볼 수 있게 합니다. 이 기능은 지붕이 잘린 모습을 보여줍니다.

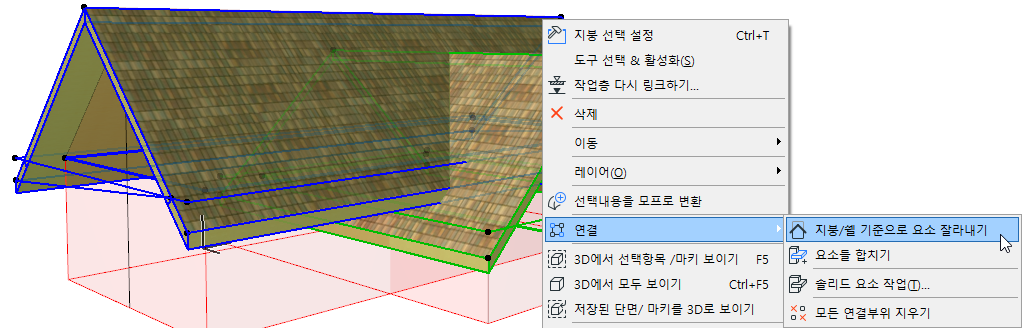

양 지붕을 선택합니다. 단축 메뉴에서 연결을 선택한 다음 지붕/쉘 기준으로 요소 잘라내기(표준 도구 모음에서도 사용 가능)를 선택합니다.

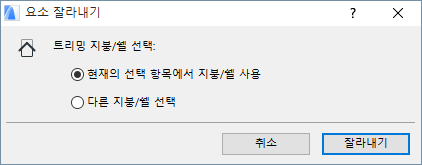

트리밍을 하기 위해 두 지붕를 모두 선택했기 때문에, 나타나는 대화상자에서 옵션을 그대로 두고 잘라내기를 클릭합니다.

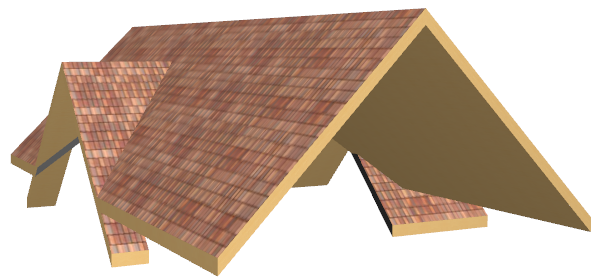

결과를 확인합니다. 잘라내기에서 약간의 조각이 남은 것이 보입니다.

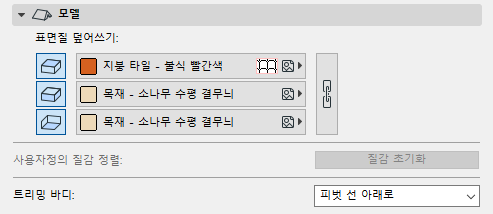

그 이유는 양 지붕에 대한 트리밍 바디가 피벗 선의 안쪽 부분이고 아래쪽을 향하고 있기 때문입니다: 이것은 지붕 설정 대화상자의 모델 패널에서 정의되었습니다 :

이러한 이유 때문에, 잘린 지붕의 부분이 트리밍 바디의 바깥쪽에 위치하면 그것을 잘리지 않습니다.

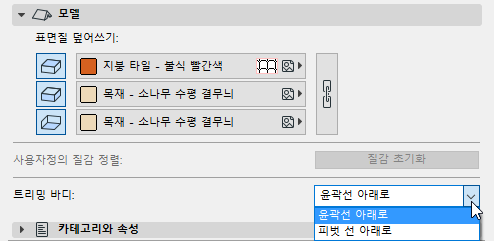

이것을 고치려면, 양쪽 지붕의 트리밍 바디 정의를 "윤곽 아래"로 변경하면 됩니다. 트리밍 지오메트리가 변경된 모양을 보십시오.

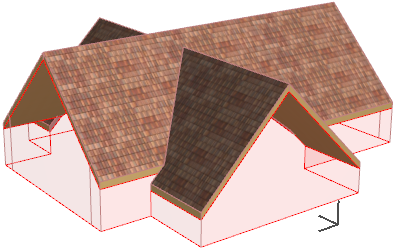

잘라내기 명령을 다시 실행하지 않아도 됩니다; 트리밍 관계는 자동으로 업데이트됩니다.
