MEP 객체 생성
MEP 객체의 디테일 수준 정의
|
선택한 2D 상세 수준 |
기본 LOD |
대체 LOD 1 |
대체 LOD 2 |
대체 LOD 3 |
|
전체 |
전체 |
중간 |
낮음 |
시스템 2D 경계 상자 |
|
중간 |
중간 |
낮음 |
전체 |
시스템 2D 경계 상자 |
|
낮음 |
낮음 |
중간 |
전체 |
시스템 2D 경계 상자 |
|
선택한 3D 상세 수준 |
기본 LOD |
대체 LOD 1 |
대체 LOD 2 |
대체 LOD 3 |
|
전체 |
전체 |
간소화 |
스키매틱 |
3D가 표시되지 않음 |
|
간소화 |
간소화 |
스키매틱 |
전체 |
3D가 표시되지 않음 |
|
스키매틱 |
스키매틱 |
간소화 |
전체 |
3D가 표시되지 않음 |
추가 구성요소/할당
- MEP 객체의 경우, 3D 표현은 MEP 객체의 자동 연결을 용이하게 하기 위해 MEP 커넥션 객체(MEP 라이브러리 > MEP 커넥션에서 찾을 수 있음)를 사용해야 합니다.
- 이 MEP 커넥션 구성요소는 3D 모델 전체로 지정되어야 합니다.
- 덕트/파이프 인라인 플로 라이브러리 파트의 경우, 3D 모델 전체로 할당된 MEP 커넥션이 2개 이상 있어야 합니다. 이들은 반대 방향을 향한 단일 축에 배치되어야 합니다.

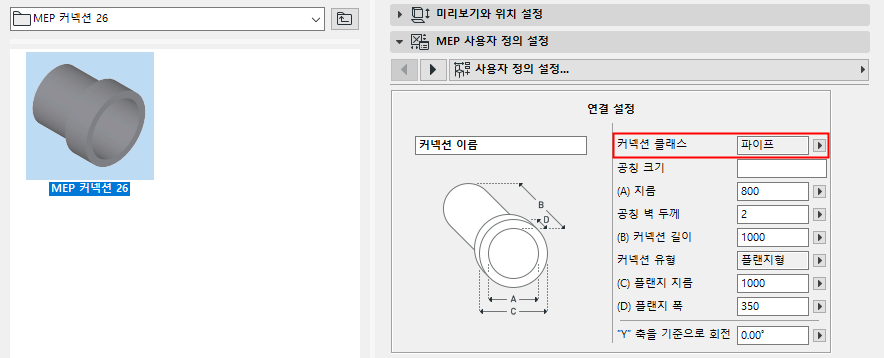

- 덕트 또는 파이프 MEP 라이브러리 파트를 작성할 때, MEP 커넥션 구성요소에 해당 커넥션 클래스가 지정되었는지 확인하십시오: 덕트 또는 파이프.
