LOD 권장 사항
권장되는 2D 심볼 디테일 수준
축척에서 펜 두께와 상세 외양을 고려하십시오. - 더 큰 축척에 대한 너무 디테일한 2D 표현은 읽기 어려울 수 있습니다.

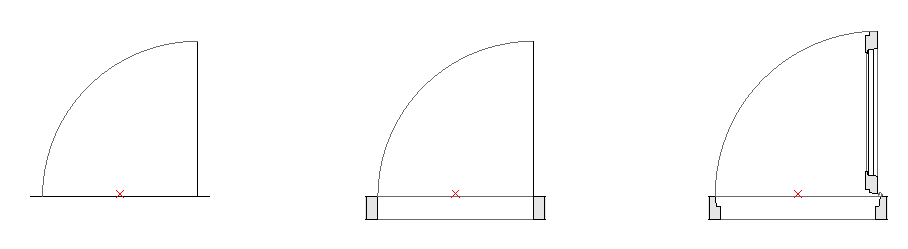

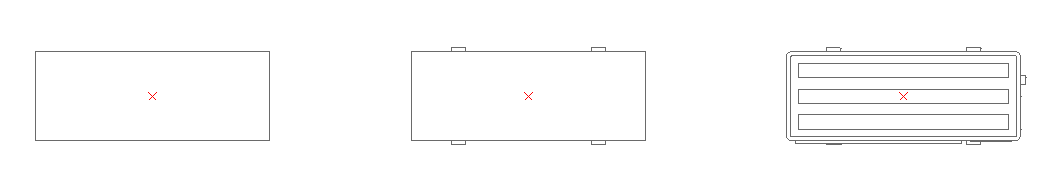

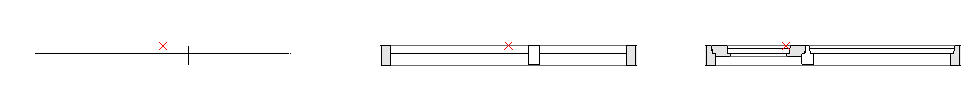

2D 심볼 디테일 수준의 예
권장되는 3D 모델 디테일 수준
너무 디테일한 3D 모델을 생성하면 Archicad를 느리게 할 수 있는 많은 폴리곤 수가 발생할 수 있습니다. 다음은 성능 저하 없이 라이브러리 파트를 생성하는 데 도움이 되는 몇 가지 힌트입니다:
- 일반적으로 1:20 미만의 축척(예: 1:10 또는 1:5 등)에서 읽을 수 있는 모델링 디테일을 피하세요.
- 프레임/새시 섹션 또는 어셈블리 프로파일의 모양을 단순화하세요.
- 문/창문 밀폐, 상세한 문/창문 철물, 잠금장치 등과 같은 불필요한 요소(가능한 경우)를 모델링하지 마십시오.
- 지나치게 많은 수의 곡면을 생성하는 것을 피하세요.
- 매우 작은 반경의 곡면을 생성하면 면의 형태가 나타나며, 가장 좋은 방법은 면을 단순화하는 것입니다. (단순화 사용의 일반적인 예는 문 또는 창문 프레임과 새시의 압출형 강철/알루미늄 프로파일입니다)
- 단면에서 단일 선으로 나타나야 하는 요소(예: "스키매틱" 3D LOD의 유리창 또는 문짝/창문 새시)에 모프 도구(두께가 0인 평면)를 사용합니다.

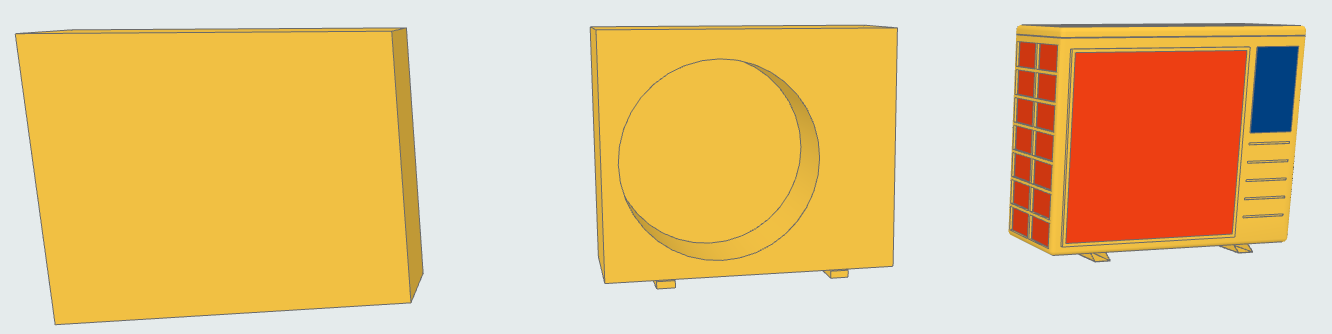

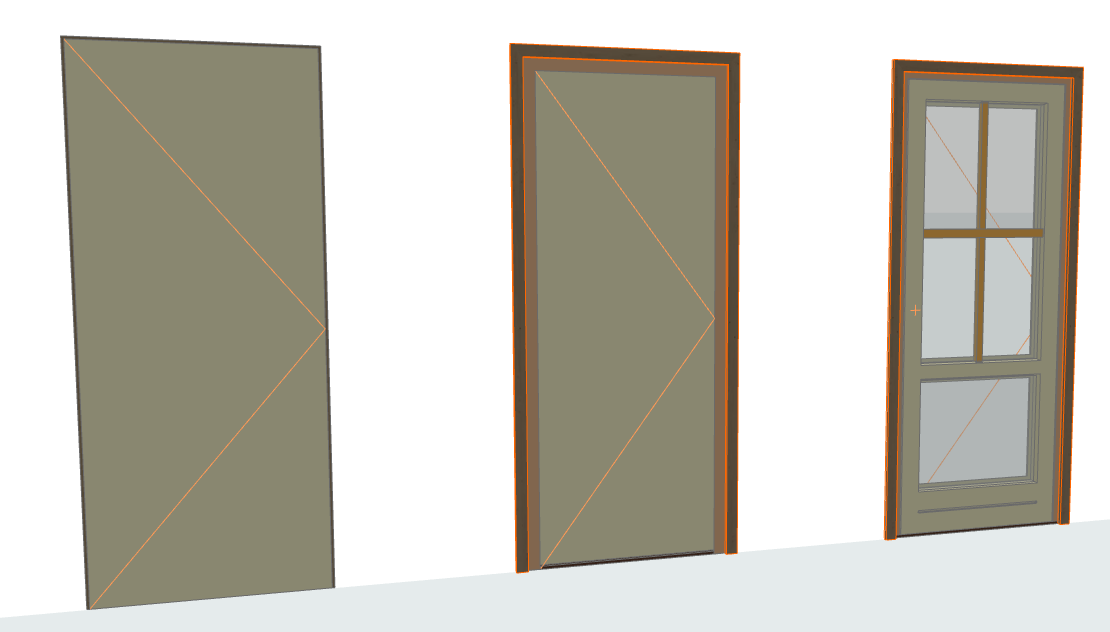

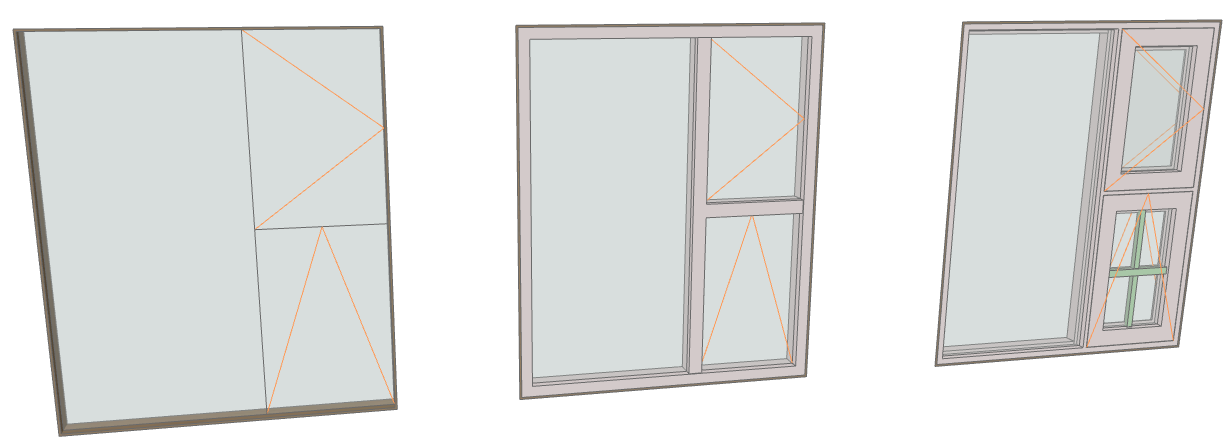

3D 모델 디테일 수준의 예
