단면 뷰포인트 생성

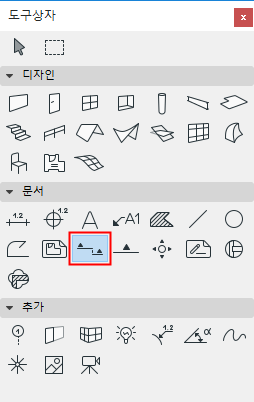

- 드로잉 도구를 활성화시킵니다.
- 정보 상자나 단면 기본값 설정에서, “새 단면 뷰포인트 만들기"가 선택되는지 확인합니다.
- 정보 상자에서 입력 방법(직선 또는 지그재그)을 선택하고 평면에서 단면 선을 그립니다.
눈동자 커서가 나타납니다.
- 눈동자 커서로, 선의 어느 한쪽을 클릭하여 단면의 방향을 설정합니다. 단면 도구에서 "제한된" 수평 범위를 선택했다면, 클릭한 지점도 단면의 한계선을 정의합니다.
- 새로운 단면 소스 마커는 단면 선이 완성된 후 자동으로 배치됩니다. (제한된 수평 범위의 단면을 배치하는 경우, 제한선도 자동으로 배치됩니다.)
- 새 단면 뷰포인트가 생성되고 내비게이터 프로젝트 맵에 열거됩니다.
먼 요소 한계선
단면 설정 (모델 디스플레이 패널)에서 먼 요소 페이드 상자를 선택하여 단면 뷰포인트에서 옵션으로 "먼" 영역을 생성합니다. 색상/효과는 별도로 설정합니다. 그러면 먼 요소 한계선이 단면의 일부로 표시되며 편집할 수 있습니다.
