인쇄

파일 > 인쇄 명령으로 인쇄하는 뷰에 따라 약간 다른 인쇄 대화상자를 가져옵니다: 레이아웃, 2D 또는 3D.

주: 다음의 설명은 Windows 인터페이스를 기본으로 하고 있습니다.

인쇄되는 항목

인쇄 명령으로 2D 문서 인쇄 대화상자에서 설정한대로,현재 창에 나오는 전체 내용 또는 특정한 인쇄 영역만 인쇄할 수 있습니다. 레이아웃 창에서, 내비게이터에서 선택된 레이아웃만 인쇄할 수 있습니다.

인쇄될 수 없는 항목에는 핫스팟, 선택 점들, 단면 깊이 선, 지붕 선회축 선, 카메라 그리고 그것의 경로가 포함됩니다.

구조 그리드의 선은 그리드 인쇄 체크상자를 체크하여, 2D 창에서 선택적으로 인쇄될 수 있습니다. 그리드 디스플레이가 켜 있으면 그리드를 인쇄만 할 수 있다는 것을 유의합니다.

트레이스 뷰의 항목들도 인쇄할 수 있습니다.

주: 원격 층에 위치하지만 현재 층에 나타나도록 개별적으로 설정된 요소는 항상 출력에 나타납니다.

문서 >모델 뷰 > 모델 뷰 옵션대화상자를 사용하여 평면상에서 모델 항목의 디스플레이 및 그 인쇄되는 출력물을 지정합니다.

2D나 3D 창 또는 레이아웃 창에서 인쇄할 때 인쇄된 페이지에 머리말 또는 꼬리말을 배치하는 옵션을 가지게 됩니다. 머리말/꼬리말 설정 .에서 머리말/꼬리말의 내용을 설정합니다.

컬러나 그레이스케일 출력을 지원하는 프린터를 사용하고 있다면, 인쇄된 요소의 색상은 다음에 의해 정의됩니다:

설정은 인쇄 대화상자에서 합니다. 흑백 상자를 체크하면 다른 설정에 관계없이 모든 색상을 검은색으로 인쇄합니다.
추가 정보는, 참조 2D 문서 인쇄.
레이아웃에 배치된 개별 드로잉에 대한 드로잉 설정 대화상자의 속성 패널에서 설정을 합니다.

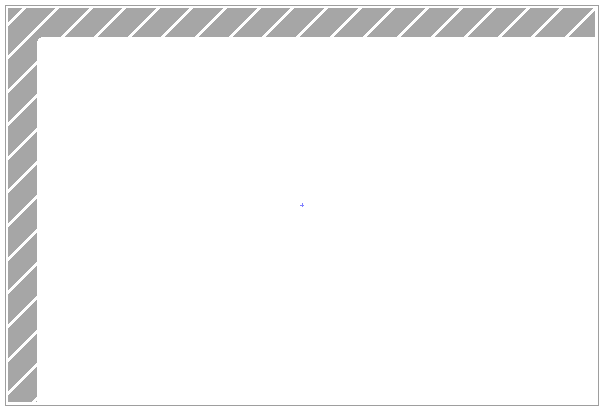

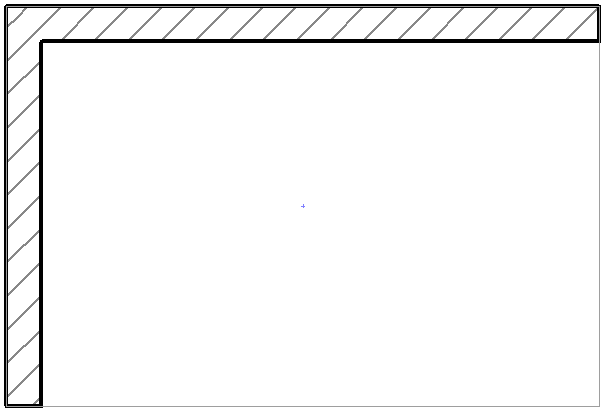

주: 드로잉 설정 속성 패널에서, 펜 설정 팝업으로 드로잉에 대한 펜 설정을 선택할 수 있습니다; 색상 팝업으로 그것을 인쇄하기 위해 사용된 색상을 선택할 수 있습니다. 색상과 그레이스케일 펜 세트는 연결되지 않기 때문에, 먼저 색상 펜을 선택한 후 드로잉을 그레이스케일으로 나타내기로 할지 또는 반대로 할지가 중요합니다. 아래에서 보이는 것처럼 두 결과는 완전히 달라집니다.
