선 카테고리

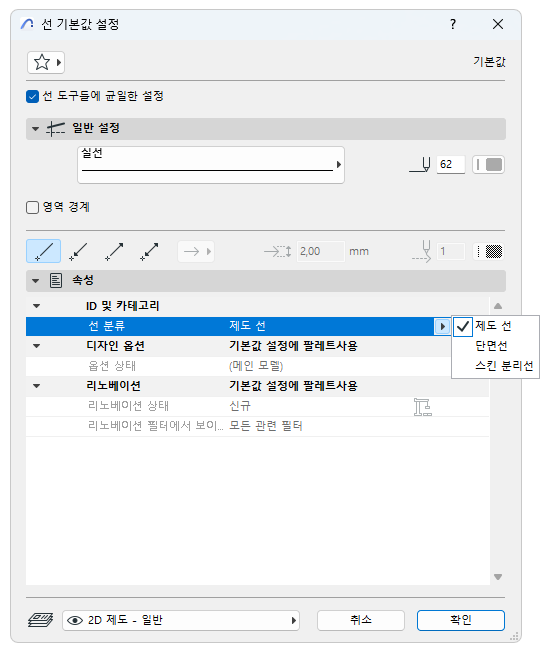

선 설정의 속성 패널을 사용하여 선 분류를 지정합니다.

선 분류를 사용하여 해당 분류에 따라 선에 대한 그래픽 오버라이드 및 내보내기 설정을 미세 조정합니다.

세 가지 선 카테고리: 제도, 단면 및 스킨 분리자.

기본값:

• 모든 윤곽선은 "단면선"입니다.
• (복합체 구조의) 모든 스킨 분리자 선은 "스킨 분리선"입니다.
• 다른 모든 선은 "제도"입니다.

선 분류는 유용할 수 있습니다

• 복합체 벽을 구성하는 선 및 채우기로 분해한 경우
• 2D 창이나 단면 타입 창에 직접 선을 그리는 경우

평면에서의 기능에 따라 이 선에 분류를 지정합니다. 이렇게 하면 손으로 그린 선도 단면 선 또는 스킨 구분자 선으로 간주될 수 있습니다.

선 카테고리를 지정하는 것은 파일을 DXF/DWG 형식으로 저장할 때 유용할 수 있습니다. DXF/DWG 변환 설정 대화상자에서, 스킨 분리선이 내보낼 수 있는 각각의 레이어를 사용자 정의할 수 있습니다.

참조 사용자 정의 레이어.
