입면 치수

입면 치수(선형 치수 도구의 구조 방법)는 단면/입면/IE 및 3D 뷰에서 높이 값을 나타냅니다.


주: 평면 또는 워크시트/디테일  창에서 레벨 치수를 사용합니다. 참조 레벨 치수 .

입면 치수는 치수 원점을 기반으로 계산되며, 이는 필요에 따라 입면 치수 설정에서 설정할 수 있습니다.

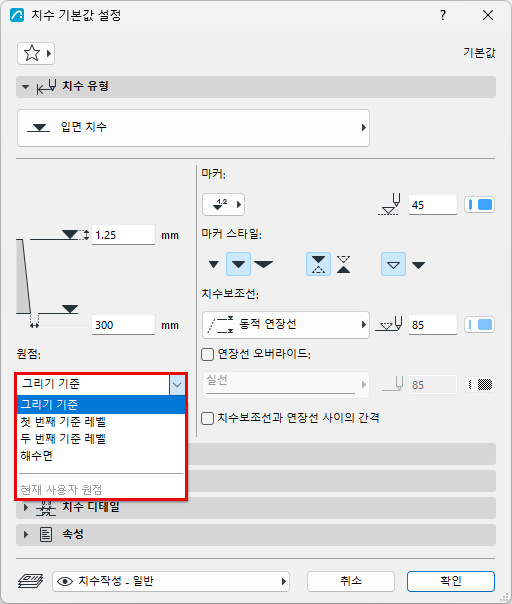

  • 그리기 기준
  • 해수면 (옵션 > 프로젝트 환경설정 > 기준 레벨에서 정의)
  • 기준 레벨 ( 옵션 > 프로젝트 환경설정 > 기준 레벨에서 정의)
  • 현재 사용자 원점: 이 옵션은 선택된 입면 치수 체인에 대해서만 나타나며, 치수 체인이 배치되고 치수 체인이 아직 업데이트되지 않았기 때문에 사용자 원점이 변경되었음을 나타냅니다.

입면 치수 연결 배치하기

  1. 입면 치수 구조 방법으로 치수 도구를 활성화합니다.

  2. 단면/입면/IE 그리고 3D 문서 창에서, 입면 치수가 필요한 곳에 있는 일련의 점을 클릭합니다.
  3. 더블클릭하고 (또는 컨트롤 상자의 OK를 클릭하고) 망치 커서를 사용하여 연결을 배치합니다.

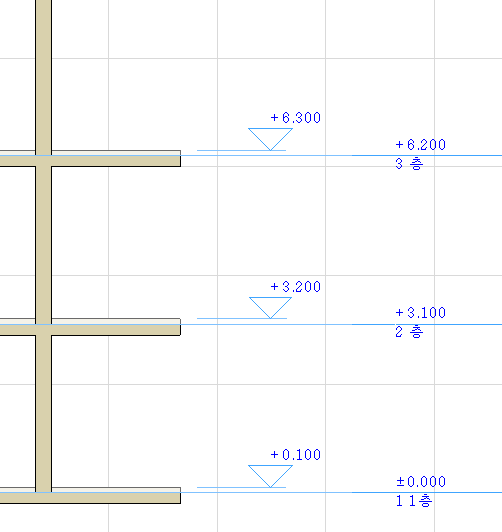

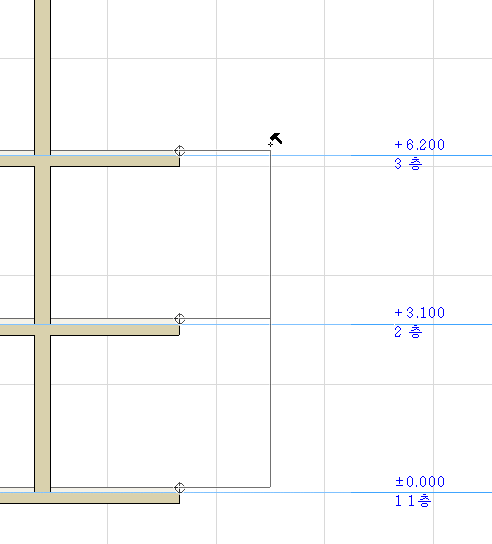

    ElevDimHam.PNG     ElevDimPlaced.PNG

단면/입면/IE 창에서, 모든 층 레벨 선을 한 단계만으로 치수 작성할 수 있습니다.

참조 층 레벨 패널.

입면 치수 선택하기

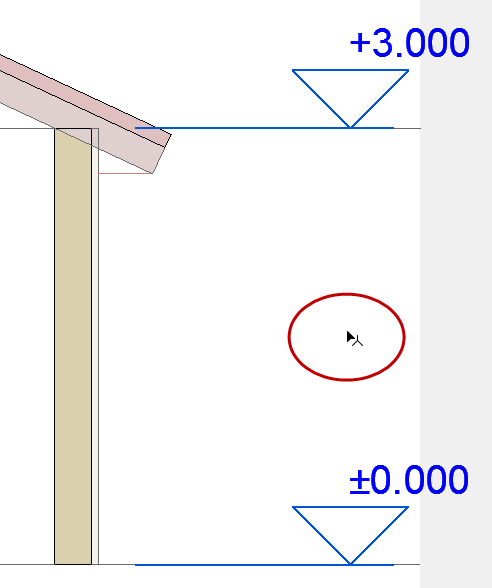

해당 체인의 보이지 않는 축에서 Shfit-클릭합니다 (커서가 화살표가 붙은 벤츠 모양 커서로 변하는 지점).
