선형 치수

선형 치수는 곡선과 직선 모두, 요소 길이를 나타냅니다.

1. 선형 치수 도구를 활성화합니다.

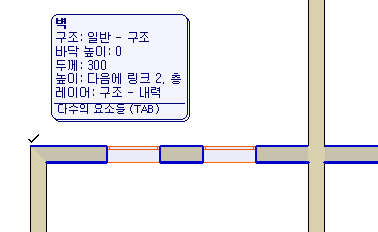

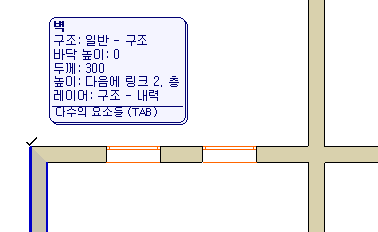

2. 치수를 원하는 요소 쪽으로 커서를 움직입니다. 하이라이트된 피드백에서 어느 요소의 치수를 작성할지를 알 수 있습니다.

   커서를 다수의 요소로 가져가면 정보 태그가 나타나고, 탭을 클릭하여 해당 요소에서 요소로 넘어가며 하이라이트할 수 있습니다.

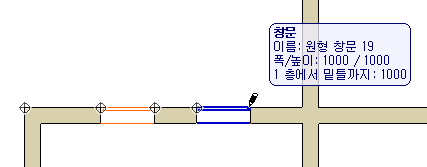

3. 치수를 작성하고 싶은 요소를 클릭하면 치수 세그먼트가 시작하고 끝나야 할 지점에 임시 치수 점이 배치됩니다. 이렇게 진행하면 참조점이 속하는 요소가 하이라이트됩니다.
4. 필요한 경우, 참조점을 한 번 더 클릭하면 해지됩니다.





5. 최종 참조점이 배치된 후 더블 클릭합니다.

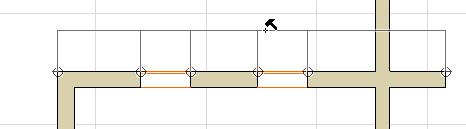

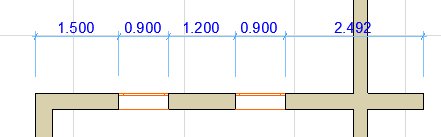

6. 치수 체인이 나타나길 원하는 곳에서 검정 망치 커서를 클릭합니다.
