레벨 치수

다음 요소 중 하나에 레벨 치수를 배치할 수 있습니다:

  • 슬래브
  • 메쉬
  • 지붕 (단일면 및 다중면)
  • 쉘
  • 계단 (및 계단 하위구성요소)
    주: 빈 공간 (요소 대신)에 배치된 레벨 치수는 층 레벨에 결합됩니다.

레벨 치수 배치

  1. 요소 위에 커서를 놓은 다음 클릭하여 배치합니다. 대상 요소의 가시적이고 선택 가능한 부분을 클릭해야 합니다.

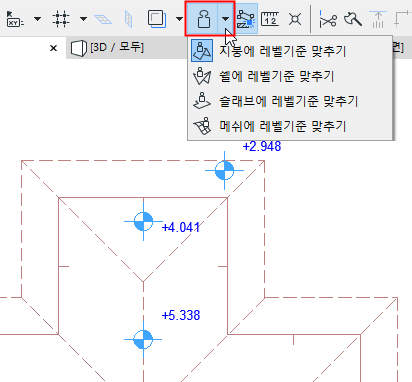

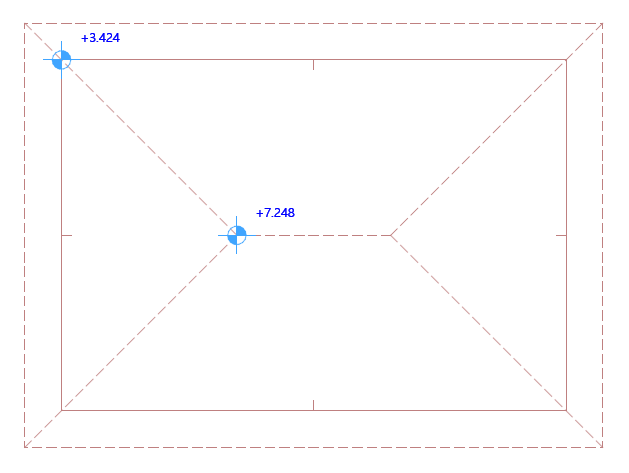

    그림 1. 지붕에서 레벨 치수

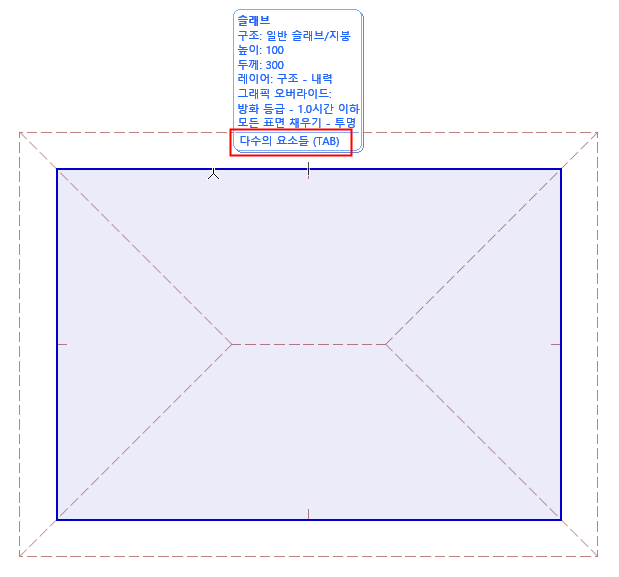

커서가 여러 요소 위에 있는 경우: 원하는 요소가 하이라이트될 때까지 Tab을 누른 다음 클릭하여 치수를 배치합니다.

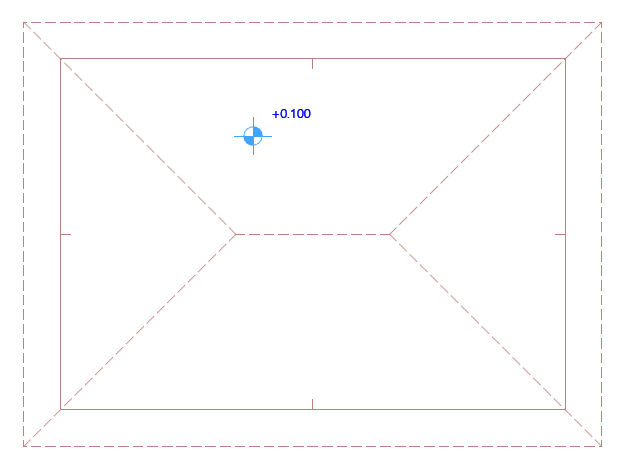

슬래브에서 레벨 치수

레벨기준을 사용하여 대상 요소 필터링

레벨기준이 켜져 있으면, 레벨기준을 사용하는 요소 유형 (슬래브, 지붕, 쉘 또는 메쉬)에만 레벨 치수를 배치할 수 있습니다. 참조: 레벨기준.



치수 텍스트 편집

치수 텍스트의 내용과 스타일을 편집하려면: 참조 텍스트 스타일.

결합된 요소와 더불어 숨기기

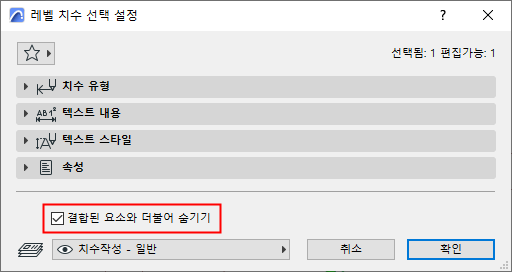

기본적으로 레벨 치수는 결합된 요소가 숨겨진 경우 (예: 숨김 레이어에서) 보이지 않습니다. 치수를 표시하려면 해당 상자의 체크를 해제합니다.



고정 치수 배치

고정 치수는 연관적이지 않습니다.

기존 치수를 고정 치수로 만들려면, 치수를 선택하고 치수 설정에서 고정 치수 체크박스를 활성화합니다.



고정 선형 치수의 참조점은 직사각형입니다.



치수가 고정으로 지정되면, 다시 연관 상태로 만들 수 없습니다.
