치수보조선 길이 편집하기

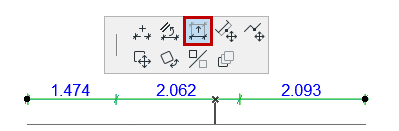

모든 치수보조선의 길이 편집하기

  1. 전체 치수 체인을 선택합니다(치수 선에서 "자유로운 스팟"에 클릭합니다).
  2. 펫 팔레트에서 치수보조선 길이 편집하기 명령을 선택합니다.
  3. 커서를 원하는 스팟으로 드래그합니다.

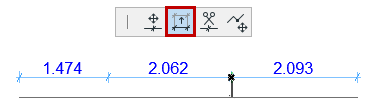

단일 치수보조선의 길이 편집하기

  1. 치수 점을 선택합니다.
  2. 펫 팔레트에서, 치수보조선의 길이 편집하기를 선택합니다.

  3. 선택한 점의 선택한 치수보조선을 새로운 위치까지 드래그합니다.

주: 치수보조선 스타일을 선택하려면 선형 치수 설정의 치수보조선 및 연장선을(를) 사용하십시오.
