충돌 그룹 정의하기

그룹 1 과 그룹 2 하에서, 기준 인터페이스를 사용하여 충돌 그룹을 정의합니다.

  • 모든 요소 유형 간의 충돌을 체크하려면, 양쪽 그룹에 동일한 기준을 사용합니다.
  • 3D 요소와 MEP 요소 간의 충돌만을 체크하려면, 한쪽 그룹을 MEP로 분류된 요소로 제한합니다.

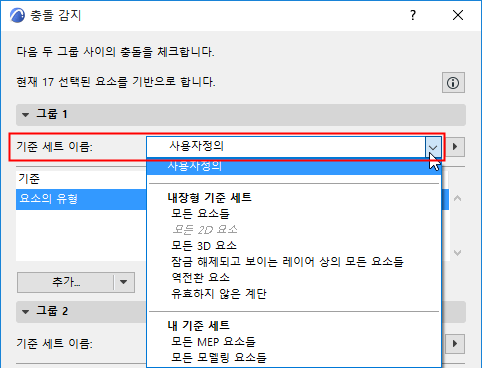

  • 저장된 기준 세트를 사용하여 충돌 그룹을 정의하려면, 기준 세트 이름 화살표를 클릭하여 해당 프로젝트의 기준 세트를 나열합니다.

    • 여기에서 기준 세트를 선택하면, 그 내용이 충돌 그룹의 현재 기준을 덮어씁니다.
    • 나열된 기준 세트는 해당 세트가 충돌 감지가 적용되지 않는 기준을 포함한 경우 사용하지 못할 수도 있습니다(예: 2D 요소 유형, 또는 IFC 속성).

      사전정의한 기준 세트도 참조.

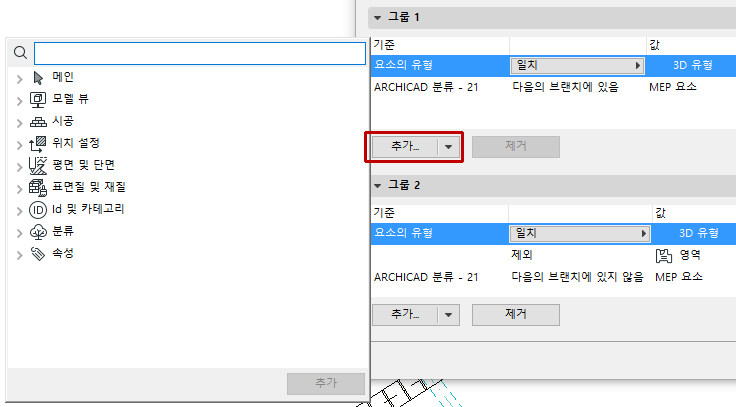

  • 추가를 클릭하여 대화상자를 연 다음 그룹을 제한할 속성과 매개변수를 선택합니다.
