경로 설정 - 분기, 포지셔닝, 절연

Archicad Collaborate와 함께 이용 가능.

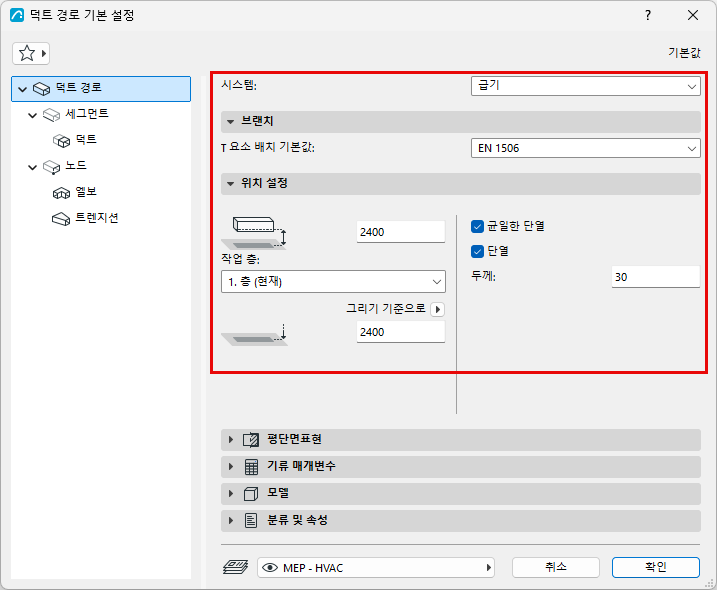

경로 도구 기본값 설정을 엽니다.

MEP 시스템

사용 가능한 MEP 시스템을 선택합니다. MEP 시스템은 2D 및 3D로 경로의 외형을 정의합니다. 참조: MEP 시스템 .

주: 경로 요소를 독립형 MEP 개체에 연결하면 경로 요소는 개체 연결 지점의 MEP 시스템을 자동으로 '인수'합니다.


브랜치

브랜치에서는 경로의 T 요소에 대한 기본 치수표가 제공됩니다.

경로 사양 참조.

위치 설정

  • 경로 요소의 작업 층과 작업 층에서 오프셋을 설정합니다
  • 선택한 참조 레벨에서 경로 요소의 하단 오프셋을 설정합니다

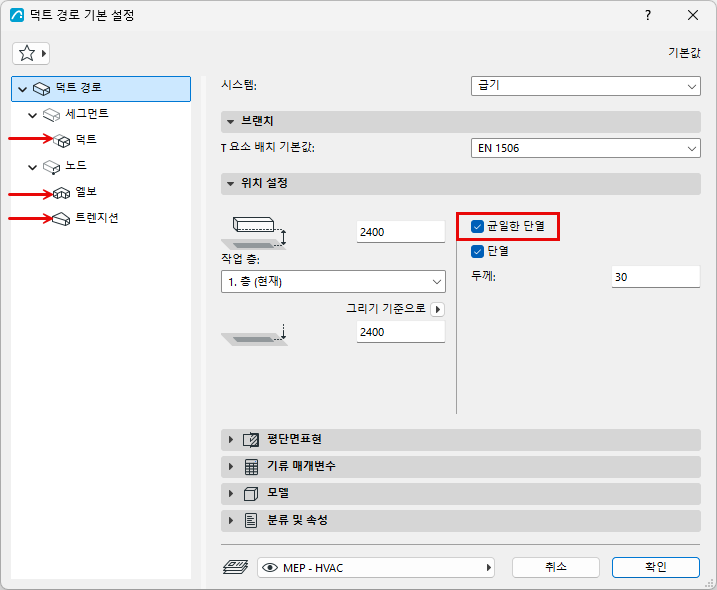

균일한 단열

체크하여 경로의 모든 부분, 즉 덕트/파이프, 엘보 및 트랜지션에 동일한 단열 값을 적용합니다.



필요한 경우 상자를 선택 해제하여 자체 설정 페이지에서 부품에 대해 별도의 단열 값을 설정합니다.

단열

덕트/파이프 경로의 외부 표면에 단열 레이어를 추가했는지 확인합니다. 그런 다음 해당 단열의 두께 값을 입력합니다.
