경로 요소 표시: 평면 및 단면, 모델 디스플레이

Archicad Collaborate와 함께 이용 가능.

MEP 배관 경로에 대한 평면 나타내기를 설정합니다.



층에서 보이기

  • MEP 경로를 표시할 층을 선택합니다. 모든 MEP 요소에 대한 기본 옵션은 "관련된 모든 층"입니다.

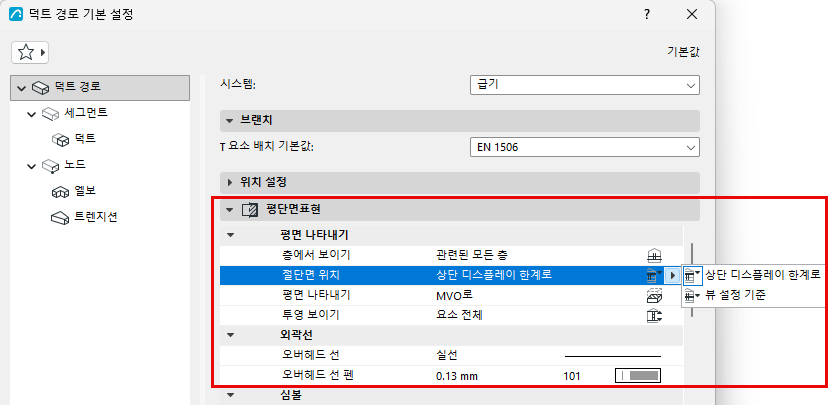

절단면 위치

평면 절단면 설정을 따라 MEP 경로를 표시하는 방법을 선택합니다.

주: 이 제어는 MEP Library.libpack의 요소와 같이 지원되는 MEP 요소에만 적용됩니다. 기타 MEP 요소는 교차하는 바닥에 관계없이 균일한 형상을 갖습니다.

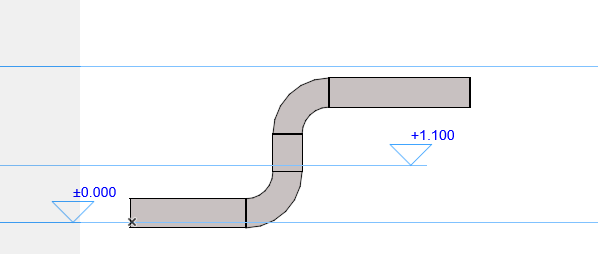

예를 들어, 표시된 이 경로에는 다양한 평면 나타내기가 있을 수 있습니다:

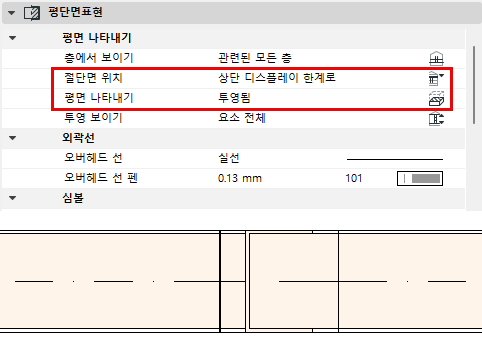

  • 상한 디스플레이 한계: 평면 절단면에 설정된 대로 상한 디스플레이 한계에서 MEP 경로를 자릅니다.

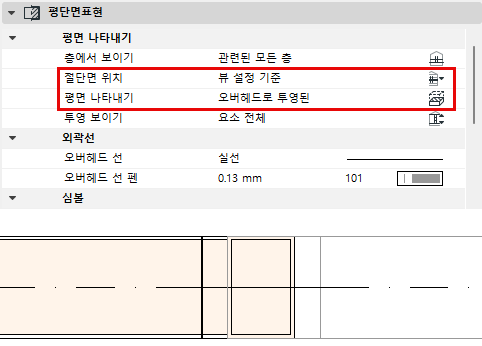

  • 뷰 설정 기준: 평면 절단면 높이에서 MEP 경로를 자릅니다.

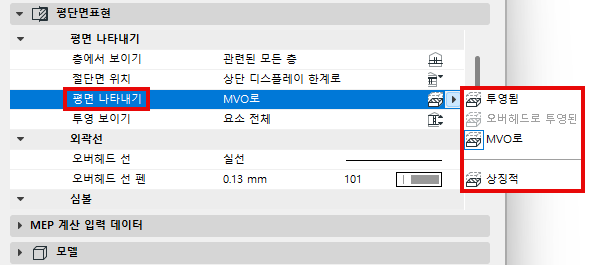

평면 나타내기


  • MVO 기준: "MEP 옵션" 패널의 모델 뷰 옵션 설정을 적용합니다. (참조: MEP 요소에 대한 모델 뷰 옵션.)
  • 투영됨: 평면 절단면에서 "보이는 하한" 평면 + 절단 심볼로
  • 오버헤드로 투영된: 평면 절단면에서 "보이는 하한" 평면 + 절단 심볼로, "다음까지 보여주기"에서 평면 절단면까지 (절단면 위치가 "뷰 설정 기준"으로 설정된 경우 사용 가능)
  • 상징적인: 투영선과 축을 사용한 윤곽선 사용, "보이는 하한"에서 "다음까지 보여주기"로
  • 프로젝션 옵션의 경우: 참조 투영 보이기

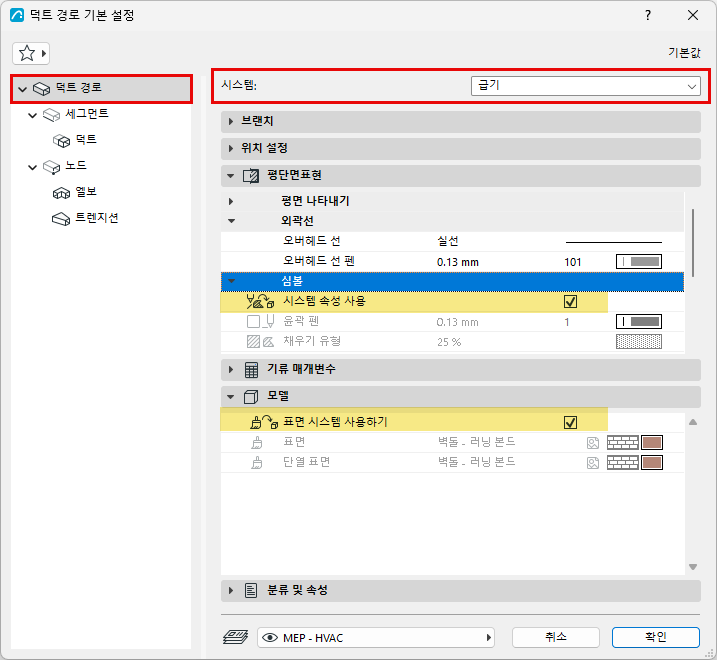

심볼: 채우기, 선, 표면질

기본적으로 경로는 대화상자 상단에서 선택한 MEP 시스템의 속성을 사용합니다: "시스템 속성 사용" 상자가 기본적으로 선택되어 있습니다. 시스템 속성은 다음에서 정의됩니다: MEP 시스템 .


  • 이 경로에 대한 MEP 시스템 속성을 재정의하려면 "시스템 속성/표면 사용"을 선택 취소하여 로컬 컨트롤을 활성화합니다. 그런 다음 이 경로에 대한 선호 속성을 설정합니다.
