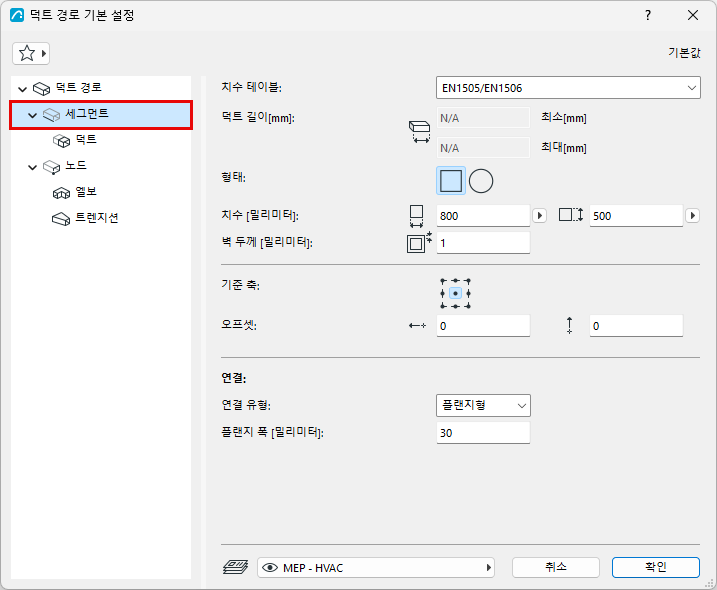

경로 세그먼트 설정

Archicad Collaborate와 함께 이용 가능.

치수표

치수 테이블을 선택합니다. ( 경로 사양에서 테이블을 정의합니다.)

덕트 길이

이 데이터는 경로 사양에서 "개별 길이 사용"을 설정한 경우 표시됩니다.

참조 파이프 및 덕트에는 개별 길이 사용 .

모양

(덕트만 해당:) 단면을 선택합니다: 직사각형 또는 원형.

치수

• (덕트만 해당:) 직사각형의 경우: 단면 치수를 입력합니다.
• 정의된 치수표에서 원형 치수 표준을 선택합니다.
  주: 입력하는 동안 모든 세그먼트의 단면을 사용자 지정할 수 있습니다. 즉석에서 경로 매개변수 변경참조.

벽 두께

이는 MEP 요소의 벽의 두께입니다.

정렬 및 오프셋

세그먼트 기준선 편집 - 정렬 및 오프셋 참조.

연결 유형

적절한 유형(예: 플랜지형, 용접형, 단순형)을 선택합니다. (경로 유형에 따라 다름) 해당되는 경우 폭/지름을 입력합니다.

세그먼트의 엘보 및 노드는 이에 따라 이러한 연결을 적절히 사용합니다.
