하이드로닉스 최적화

주: MEP Designer의 계산 기능은 클라우드 라이선스로만 사용할 수 있습니다.

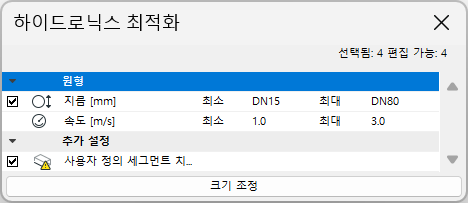

하이드로닉스 최적화 도구는 최소 및 최대 직경과 최소 및 최대 속도에 따라 모든 난방 파이프의 크기를 조정합니다.

시스템 브라우저에서 하이드로닉 시스템을 정의하고 계산을 확인한 후에 이 대화 상자를 사용합니다.

MEP 툴바 또는 창 > 팔레트에서 하이드로닉스 최적화 도구를 엽니다.
크기조정을 위해 파이프 경로를 하나 이상 선택합니다. 대화 상자는 선택된 요소와 편집 가능한 요소의 수를 알려줍니다.

주: 레이어 또는 요소가 잠긴 경우 경로를 편집할 수 없습니다.
크기조정을 원하는 치수 유형을 선택합니다.
- 크기조정 작업에 사용자정의 세그먼트도 포함할지를 확인합니다.
- 그대로 두려는 치수를 선택 취소합니다.

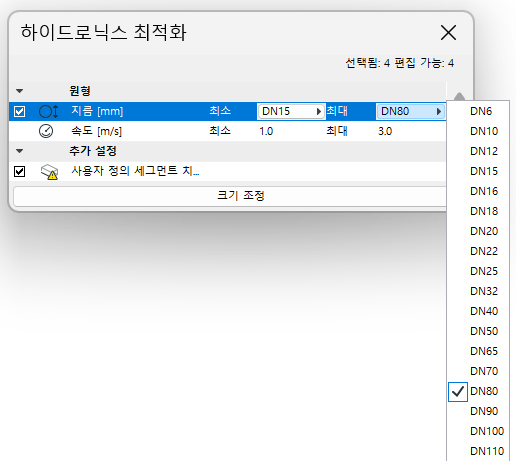

파이프 직경의 값 범위를 정의합니다.
최소값과 최대값에 대한 특정 요구 사항에 따라 속도의 값 범위를 정의합니다.

주: 범위 대신 고정 값을 설정하려면 최소값과 최대값에 동일한 값을 입력합니다.
크기 조정을 클릭합니다.
- 결과에 대한 피드백을 확인하세요. "크기조정된 항목이 없습니다"라는 메시지가 표시되면, 경로가 이미 하이드로닉스 최적화에서 설정한 한도 내에 맞춰져 있다는 의미입니다.
- 크기 조정 버튼이 회색이면 선택한 경로가 없거나 편집 가능한 경로가 없는 것입니다.
