터미널, 보조 객체 또는 장비 배치
MEP 라이브러리에는 특수하게 구성된 보조객체, 장비 및 터미널 요소가 포함되어 있습니다.
Archicad Collaborate와 함께 이용 가능.
전용 터미널, 보조객체 및 장비 도구를 사용하여 평면 또는 3D 창에 배치합니다.
- 도구를 선택한 다음 경로 구간을 한 번 클릭하여 배치합니다
- 공간이 충분하지 않거나 피팅이 경로와 일치하지 않는 경우: 경로에 연결되지 않은 독립형 보조객체가 배치됩니다
- 두 번째로 배치된 요소(경로 또는 보조객체)는 첫 번째 요소의 연결 지점의 MEP 시스템을 인수합니다

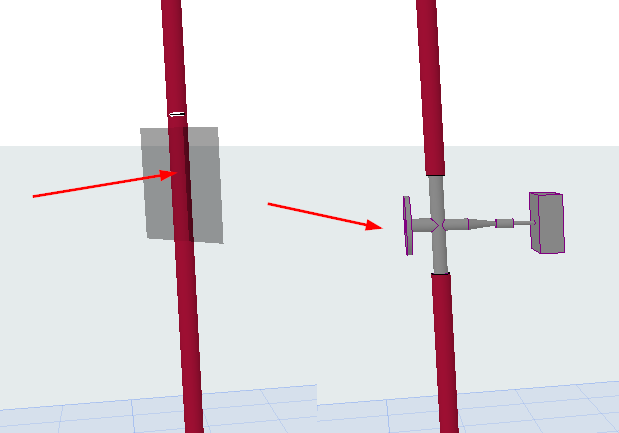

인라인 장비 배치
|
|
경로 크기 인수
기본적으로 MEP 보조객체 또는 장비는 호스트 경로 요소의 크기와 일치합니다. 각 요소의 기본값을 변경하려면 정보상자에서 연결 크기 옵션을 선택 취소합니다.
체크박스가 꺼져 있는 경우: MEP 요소는 자체 크기를 유지하며 필요한 경우 트랜지션이 추가됩니다.
최적의 경로 연결 찾기

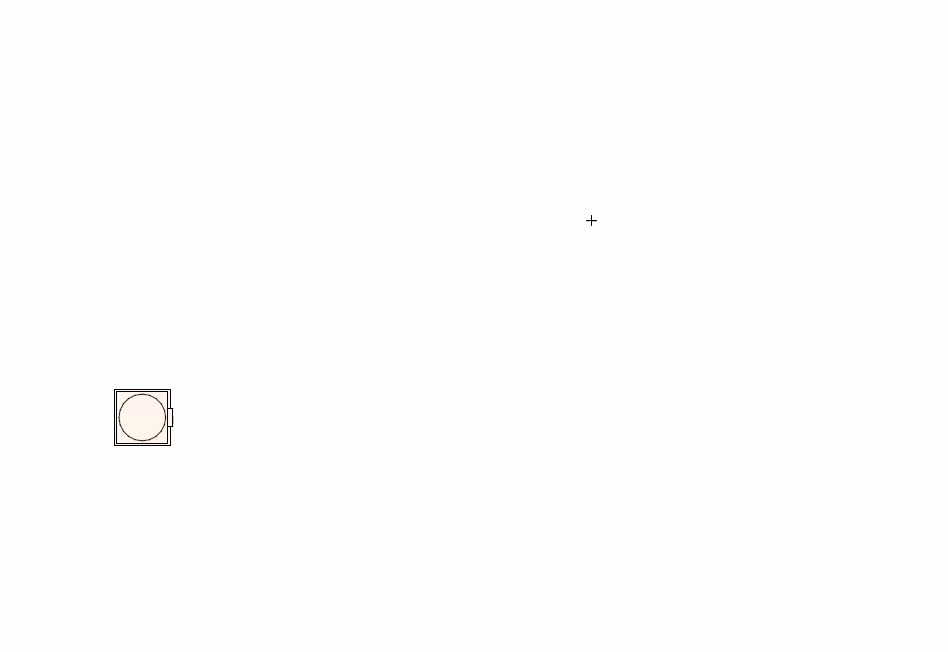

터미널, 보조객체 또는 장비에서 경로를 연결할 때 위쪽 및 아래쪽 화살표 키를 사용하여 경로를 연결할 수 있는 대체 경로를 확인하십시오.

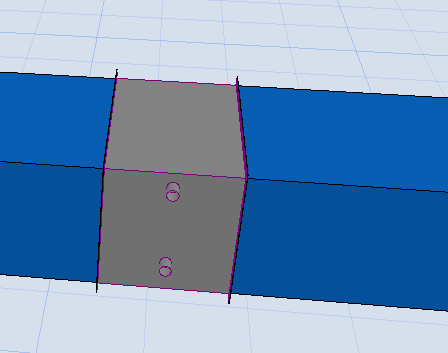

겹치는 포트 중에서 선택하려면 Tab 키를 사용하여 사용 가능한 포트 간을 전환해 필요한 포트를 선택합니다.
