구조 링크

조정 규칙을 사용하여 구조 해석 부재를 연결하는 대신, 해당 요소들을 별도로 두는 것이 더 이치에 맞을 수 있습니다. (예를 들어, 2D 부재들을 서로에 맞게 조정하면 평면 중 하나가 해당 요소 바깥으로 이동할 수 있습니다.)

이런 경우, 구조 링크를 사용하여 적용되는 하중이 구조 부재들 간에 어떻게 전이되는지를 나타낼 수 있습니다.

구조 링크는 상황에 따라 1D 링크이거나 표면 링크일 수 있습니다.
Note:
- 길이가 0인 1D 링크를 한 포인트에 배치할 수 있습니다. 예를 들어, 두 개의 브레이싱을 독립 요소로 유지하면서 연결할 수 있습니다.
- 길이 치수는 있지만 너비는 0인 표면 링크를 두 모서리 사이에 배치할 수 있습니다.
구조 링크는 구조 해석 모델의 1D 및 2D 부재에만 배치되며, Archicad의 피지컬 모델 요소에는 사용할 수 없습니다.
구조 링크는 반드시 두 개의 "상위" 부재가 있습니다. 부재 중 하나가 현재 구조 해석 모델 뷰의 일부가 아니라면(리노베이션 상태 때문에), 해당 링크 요소 또한 사라집니다.
그림 1. 1: 캔틸레버 연결이 있는 프리패브(Prefab)강화 콘크리트 요소; 2: 보와 함께 모델링된 프리캐스트(precast) 패널; 3: 높은 리브(rib) (오프셋 조정은 허용되지 않음)

구조 링크를 생성하는 방법은 다음 두 가지입니다.

결과로 생성된 구조 링크는 연결되는 부재와 관련됩니다. 해당 요소를 이동시키면 링크도 따라 이동합니다.

구조 링크 색상 사용자정의는 구조 해석 모델 표현 (환경설정) 에서 가능합니다.

3D에서 이 요소를 보이거나 숨기려면: 뷰 > 3D 뷰에서 요소 > 3D에서 요소 필터 및 자르기 사용

예시: 구조 링크 도구 사용하기

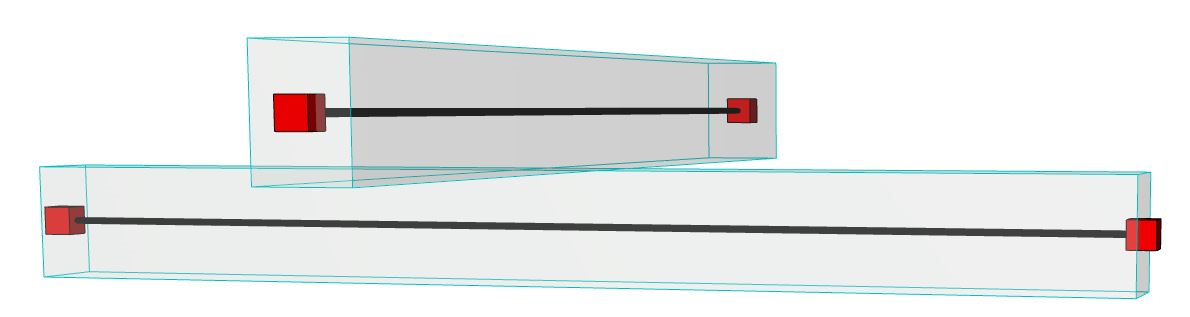

이 예시에서, 사용자는 상부 보에서 그 아래 보로 힘을 전이시키고 싶어합니다. 두 보는 해석 링크를 통해 "연결되어야" 합니다.

다음에서 구조 링크 도구를 활성화합니다.
- 도구상자에서
- 디자인 > 구조 엔지니어링 도구 > 구조 링크에서
정보상자에서 1D 링크를 지오메트리 방법으로 선택
리지드를 링크 유형으로 선택합니다.

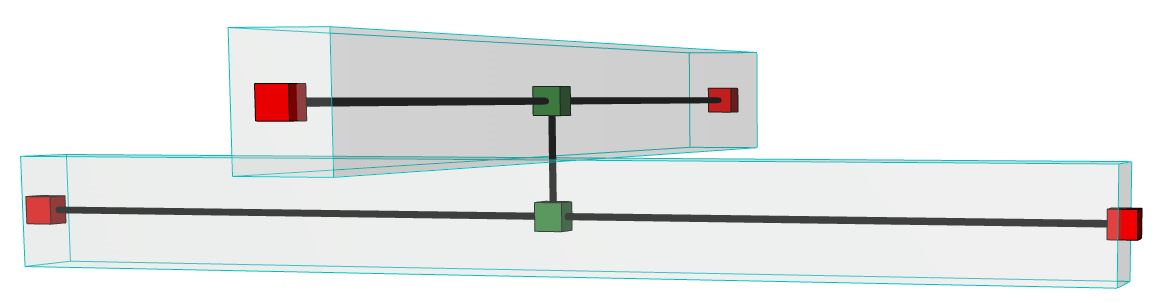

각 1D 부재에 한 번씩, 총 두 번 클릭하여 그 사이에 링크를 생성합니다.

Note:
- 링크된 요소들을 이동해도, 링크는 원래 클릭 지점에 연결된 상태로 유지됩니다.
- 스페이스 바 + 클릭을 하면 이 두 부재 사이에 가장 짧은 거리로 구조 링크가 자동 생성됩니다. 그런 다음 링크된 요소를 이동시키면, 연관된 구조 링크는 필요한 경우 조정되어 되도록 가장 짧은 링크가 됩니다.

구조 링크 생성하기 기능을 사용하여 서로 다른 요소 사이에 여러 가지 링크 유형을 생성할 수 있습니다. 이 기능은 선택된 요소에, 또는 (아무 것도 선택하지 않은 경우) 구조 해석 모델 전체에 적용됩니다.

중요사항: 이 기능은 코어에서 연결된 요소에만 영향을 미칩니다.

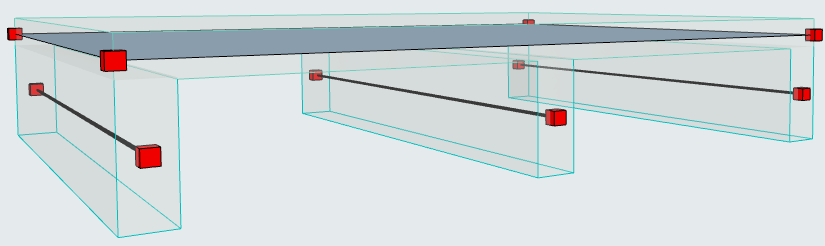

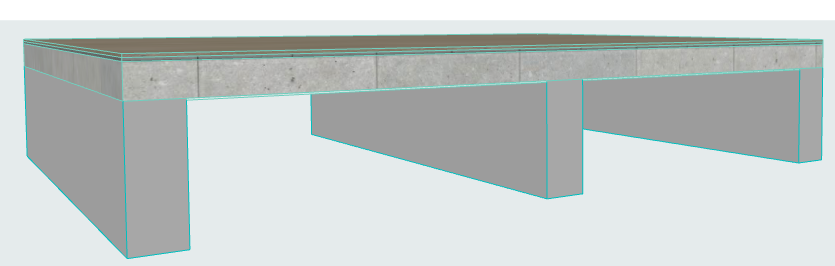

이 예시에서, 슬래브는 높이가 꽤 높은 보로 지지되고 있습니다. 생성 규칙에서 오프셋 조정기를 사용하는 것은 구조상 현실적이지 않습니다. 보는 무게 중심에서 기본 설정 위치에 그 구조 축을 유지해야 합니다.

구조 링크를 추가하면 슬래브에서 보까지 하중 전이가 나타납니다.

링크될 요소를 선택합니다.
디자인 > 구조 분석 요소 > 구조 링크 생성하기를 활성화합니다.

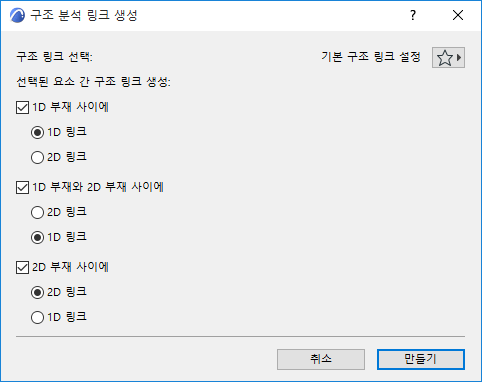

대화상자가 나타나면 옵션을 설정합니다.
- 이 경우, 링크는 1D 부재와 2D 부재 사이(보와 슬래브)에 위치해야 하며, 전체 보 길이를 따라 위치해야 합니다(2D 링크).
생성하기 를 클릭합니다. 2D 구조 링크가 나타납니다.
그림 2. 1D(보)와 2D(슬래브) 부재 사이에 위치하는 2D 구조 링크

예상대로 구조 축은 원래 위치(중력 중심)에 유지되지만 이제 슬래브 평면에 새 노드가 나타나 구조 링크가 슬래브에 연결된 위치를 나타냅니다.

구조 해석 모델을 내보내면, 구조 해석 소프트웨어는 슬래브에 가해진 하중이 링크를 따라 보로 전이될 것이라고 해석합니다.
