1D 부재(기둥 및 보)

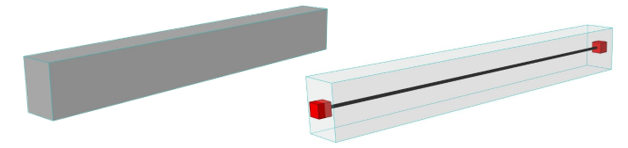

보와 기둥은 구조 해석 모델에서 1D 부재로 표현됩니다. 노드가 두 개이며(시작 및 끝 노드), 하나의 축 선이 이들 노드와 연결되어 있습니다.

이런 1D 부재는 기본 설정에서는 해당 요소의 코어 (또는 코어 구성요소) 무게중심에서 생성됩니다.



1D 부재의 색상은 구조 해석 모델 표현 (환경설정)에서 사용자정의할 수 있습니다.

해석 부재는 조정되지 않는 한 피지컬 바디의 바깥으로 연장되지 않습니다.

구조 해석 모델의 1D 부재가 되는 기둥과 보

기둥과 보는 다음 조건을 충족하면 구조 해석 모델에서 1D 부재를 생성합니다.

  • 하중 지지
  • 코어를 포함
  • 요소 설정에서 “구조 부재" 체크박스가 활성화됨
  • 지오메트리가 서포트됨(아래 표 참조)

보-기둥 지오메트리

구조 해석 모델의 부재

기본 요소(사각형, 원형)

예

복합 프로파일 - 코어 포함

예

복합 프로파일 - 코어 없음

아니오

다중 세그먼트 그리고/또는 테이퍼드

예, 단일 대체 프로파일 또는 다양한 프로파일 기반

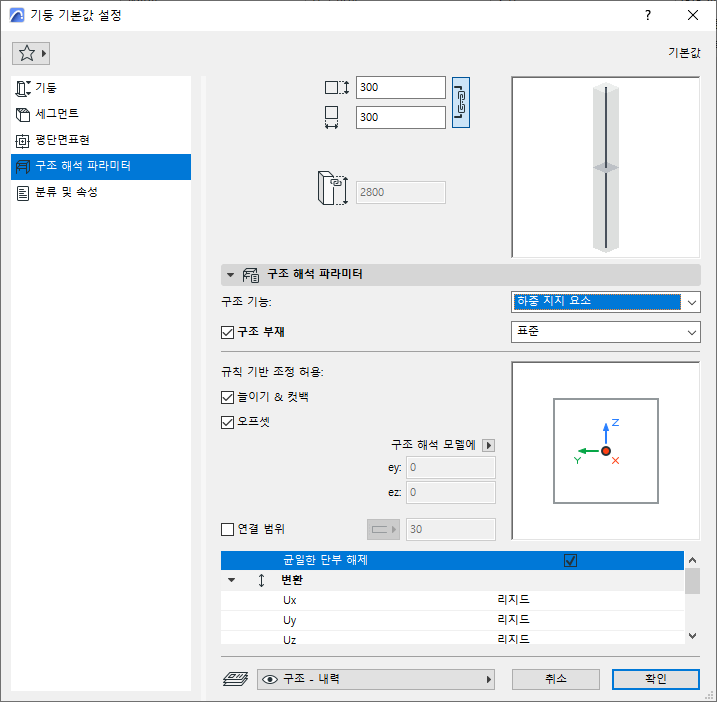

1D 부재에 대한 도구 설정

기둥이나 보 설정의 구조 해석 파라미터 패널을 사용합니다.

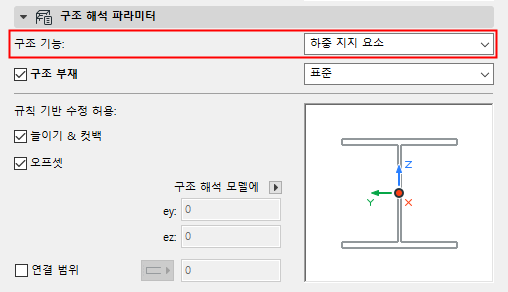

구조 기능 - 하중 지지 가능

구조 기능을 하중 지지로 설정합니다.

이는 분류 및 속성 패널에 있는 구조 기능 제어에서처럼, 동일한 제어이며 동일한 값을 갖습니다.

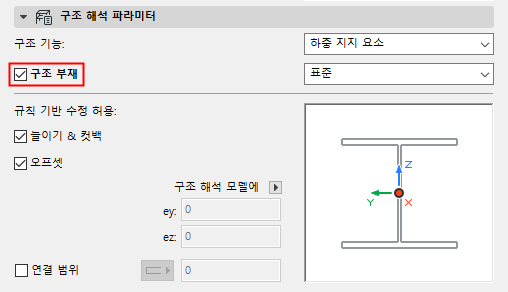

구조 부재 - 구조 해석 모델에 적용 가능

이 상자는 기본적으로 체크되어 있습니다 구조 해석 모델에서 이 요소를 1D 부재로 포함합니다.

이 요소가 구조 해석 모델에 포함되지 않아야 한다면, 체크를 해제하십시오.



Note:

  • 구조적 기능이 하중 지지로 설정된 경우에만 적용 가능합니다.
  • 요소가 복합체 또는 복합 프로파일인 경우 구조 해석 모델의 일부가 되려면 요소가 하나 이상의 코어 스킨/구성 요소를 포함해야 합니다.

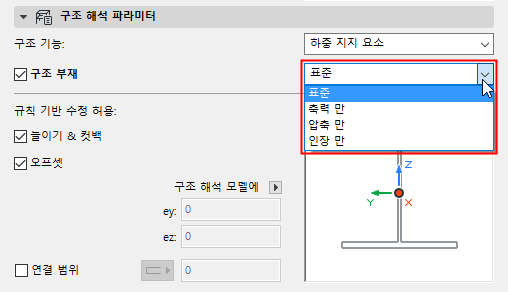

1D 부재 - 구조 거동 정의

이 구조 거동 설정은 유한 요소 방법(FEM) 기반 구조 분석 프로그램에서 부재의 거동을 정의합니다. 특히, 이 요소가 어떤 유형의 힘을 가하도록 설계되었는지를 정의합니다.



옵션을 선택하여 해당 부재의 구조 거동을 정의합니다.

  • 표준 (기본값) - 요소는 축력 및 전단력과 같은 모든 힘을 전달할 수 있습니다.
  • 축력 만
  • 압축 만
  • 인장 만

적용 가능한 정의는 고정되어 있으며 사용자정의할 수 없습니다.

구조 거동 설정은 피지컬 모델에 영향을 미치지 않습니다.

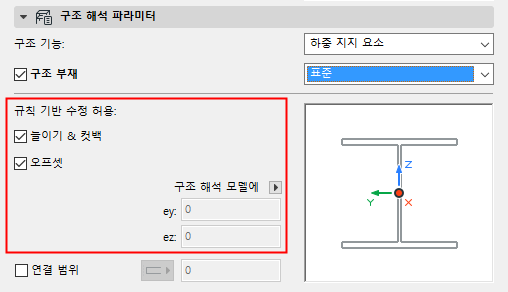

규칙 기반 조정 허용 - 1D 부재

이들 체크박스를 활성화하면 구조 해석 모델 규칙 대화상자에서 정의된 각각의 조정 규칙을 적용하게 됩니다.

기본 설정에서는, 늘이기 & 컷백 및 오프셋 박스가 체크되어 있습니다. 생성 규칙 대화상자에서 정의된 늘이기, 컷백 및 오프셋 조정사항은 이 1D 부재 요소에 영향을 미칩니다.



조정 규칙이 "스냅" 조정기를 사용하는 경우, 양쪽 체크박스가 모두 체크되어 있는 경우에만 이 요소에 적용됩니다.

참조 구조 해석 모델 생성 규칙 .

이 1D 부재를 자동 조정 규칙에서 제외하려면, 이 박스(들)을 체크해제하십시오. 각각의 조정 규칙이 이 요소에 적용되지 않습니다.

필요한 경우, 이 요소에 대해 사용자정의 오프셋을 설정할 수 있습니다(아래 참조).

사용자정의 오프셋

오프셋 박스가 체크되어 있지 않다면,

이 요소의 편심을 그래픽상에서, 또는 값을 입력하는 방식으로 재정의합니다.

편심 참조.

연결 범위

보와 기둥의 경우, 이 옵션은 1D 부재의 코어 길이를 그 축을 따라 가상으로 연장합니다.

코어를 가상으로 확장하는 목적은 다른 요소와의 코어 연결이 없는 경우 보 또는 기둥이 다른 요소와의 코어 연결을 가능하게 하는 것입니다. 이 가상의 확장으로 통해서 코어 연결이 필요한 조정 규칙이 적용될 수 있습니다.

자세한 사항은 연결 범위 (코어를 연결 가능하도록 연장) 참조.

변환 및 회전

단부/모서리 해제 참조.
