편심

1D 부재는 무게중심에서 생성됩니다(해당 요소의 코어에 있음).

2D 부재는 해당 요소의 중심(코어 면)에서 생성됩니다.

이 기본값에서 벗어나는 부재 위치는 모두 "편심"이라고 합니다.

편심 값은 피지컬 모델에 영향을 미치지 않으나, 구조 해석 모델에서는 의미가 있습니다.

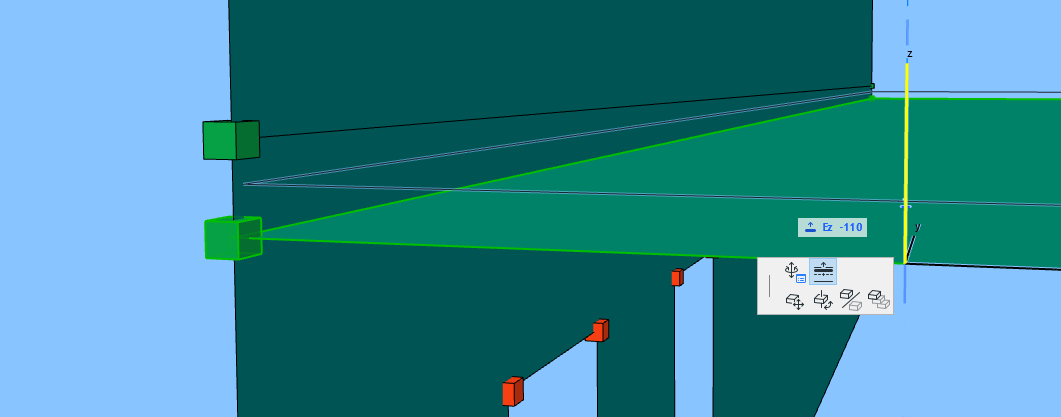

편심 조정 (그래픽)

  1. 부재를 선택합니다.
  2. 펫 팔레트에서 편심 명령을 활성화합니다. (피지컬 모델이 현재 가시 상태가 아니라면 필요하지 않거나, 1D 부재에 적용되지 않습니다.)
  3. 부재를 끌어 새로운 위치에 놓습니다 (필요한 경우 트래커 값을 입력합니다).


    Note:

    • 2D 부재의 경우, 편심/오프셋은 해당 부재 평면에 직각으로 발생합니다 (사용자정의된 모서리 각도와는 상관 없음).
    • 선택한 부재에 대해, 그 편심 값은 요소 정보 태그 (및 설정과 정보 상자)에 나타납니다.

    • 부재를 원래 위치에서 드래그하면, 글로벌 조정 규칙이 더 이상 해당 부재에 적용되지 않습니다. 그 설정 대화상자의 "오프셋" 체크박스는 더 이상 활성화된 상태가 아닙니다. 글로벌 조정 규칙을 다시 적용하려면, 그 설정 대화상자로 가서 오프셋 체크박스를 다시 활성화해야 합니다.

      참조: 규칙 기반 조정 허용 - 1D 부재 또는 규칙 기반 조정 허용 - 2D 부재.

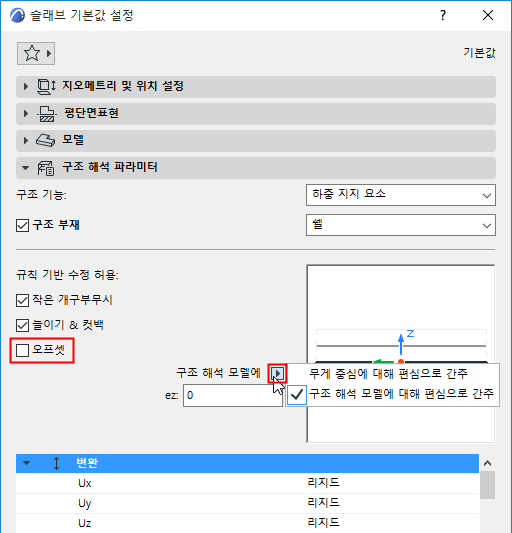

편심 조정 (요소 설정)

  1. 1D 또는 2D 부재를 선택합니다.
  2. 설정 대화상자를 엽니다 (구조 해석 파라미터 패널).
  3. 오프셋 옵션을 체크해제하여 편집을 활성화합니다. (이 박스를 체크해제하면 글로벌 조정 규칙이 이 요소에 적용되지 않고, 사용자가 수동으로 조정하게 됩니다.)
  4. 편심을 측정할 방법을 선택합니다.
    • 해당 요소의 무게 중심에 상대적으로, 또는
    • 해당 요소의 구조 해석 모델에 상대적으로

    이 두 가지 방법은 결과는 같지만, 서로 반대의 기호를 사용하여 값이 정의됩니다.


  5. 다음 중 어느 한쪽을 사용하여 편심 값을 정의
    • 미리보기 창에서 클릭하여 아무 경계 상자 노드에 새로운 위치를 입력
    • 오프셋 값을 수동으로 입력

가져오기한 요소들의 다중 편심 값

구조 해석 형식 (SAF) 1.0.6 이상 버전에서는 1D 부재의 각 끝에서 변동 및 다중 편심 값을 처리할 수 있습니다.

Archicad는 각 끝의 여러 편심 값을 지원하지 않습니다. 이러한 모델을 가져올 경우 Archicad 는 평균 편심 값을 할당하여 (해당하는 경우) 가져온 요소를 변환합니다.

이러한 경우 변환에 대한 경고가 표시됩니다.
